Instrukcja instalacji i serwisu kotła kondensacyjnego Viessmann Vitodens 100-W
Kompletny przewodnik instalacji i serwisu dla kotłów kondensacyjnych Viessmann Vitodens 100-W (modele B1HA/B1KA). Zawiera wytyczne dotyczące montażu, podłączeń hydraulicznych i elektrycznych, uruchomienia, konserwacji oraz rozwiązywania...
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanych instalatorów systemów grzewczych. Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznej instalacji, uruchomienia, konserwacji oraz serwisowania kotłów kondensacyjnych Viessmann Vitodens 100-W (modele B1HA/B1KA). Przed przystąpieniem do prac należy bezwzględnie zapoznać się z wymogami bezpieczeństwa, w tym z przepisami dotyczącymi tlenku węgla i wentylacji.
Opis urządzenia i elementy zestawu
Vitodens 100-W to gazowy kocioł kondensacyjny. Model B1HA przeznaczony jest do współpracy z zasobnikiem c.w.u., natomiast model B1KA to kocioł dwufunkcyjny z wbudowanym płytowym wymiennikiem ciepła. Urządzenie posiada zintegrowaną pompę obiegową, zawór przełączający, zawór bezpieczeństwa oraz naczynie przeponowe (tylko B1KA).
Montaż i instalacja

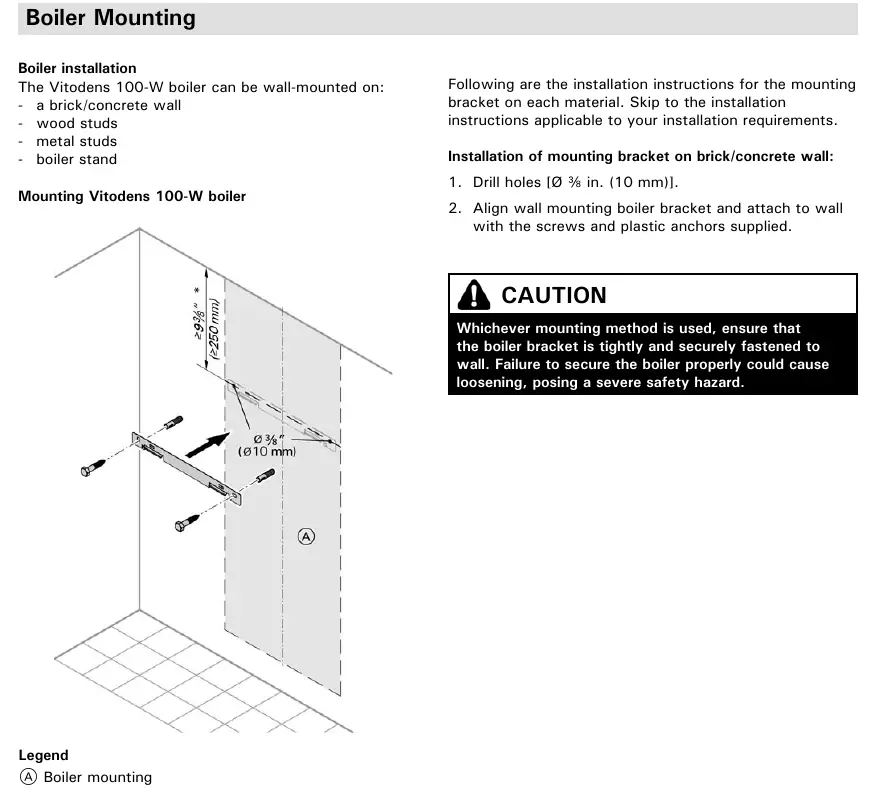

Kocioł musi być montowany w ogrzewanym pomieszczeniu, na ścianie zdolnej utrzymać ciężar urządzenia wypełnionego wodą. Należy zachować wymagane odstępy serwisowe. Instrukcja szczegółowo opisuje montaż wspornika na ścianach z cegły/betonu, słupkach drewnianych oraz metalowych. Urządzenie musi być wypoziomowane, aby zapewnić prawidłowe odprowadzanie kondensatu.
Podłączenia
Instalacja obejmuje podłączenia gazowe, wodne (zasilanie/powrót c.o., c.w.u.) oraz odprowadzenie kondensatu. Wymagane jest zastosowanie odpowiednich zaworów odcinających i filtrów. Kocioł posiada wbudowany syfon kondensatu, który przed uruchomieniem należy napełnić wodą (min. 0,3 litra).
Uruchomienie i konfiguracja
Uruchomienie obejmuje napełnienie i odpowietrzenie instalacji, sprawdzenie szczelności gazowej oraz analizę spalin. Kocioł posiada menu serwisowe (CONFI), które pozwala na konfigurację parametrów takich jak typ paliwa, wysokość n.p.m., moc grzewcza czy funkcje c.w.u. (np. funkcja komfortu w modelu B1KA).
Konserwacja i czyszczenie
Zaleca się coroczny przegląd serwisowy. Procedury obejmują czyszczenie komory spalania i wymiennika ciepła (tylko środkami nieuszkadzającymi stali nierdzewnej), kontrolę elektrod zapłonowych i jonizacyjnych, czyszczenie syfonu kondensatu oraz kontrolę ciśnienia w naczyniu przeponowym.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, na wyświetlaczu pojawia się kod błędu. Instrukcja zawiera tabelę diagnostyczną z opisem przyczyn i sugerowanymi działaniami naprawczymi (np. błąd F4 – brak sygnału płomienia, błąd F2 – zadziałanie ogranicznika temperatury).
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd F4 (brak sygnału płomienia)
Sprawdzić elektrody zapłonowe i przewody, ciśnienie gazu, zawór gazowy, moduł zapłonowy oraz drożność odpływu kondensatu.
Błąd F2 (zadziałanie ogranicznika temperatury)
Sprawdzić poziom wody w instalacji, działanie pompy obiegowej, odpowietrzyć układ i sprawdzić ciągłość obwodu ogranicznika.
Błąd 0A (zadziałanie ogranicznika CO)
Sprawdzić instalację grzewczą pod kątem spalin i usunąć przyczynę ich wydostawania się.
Przed użyciem
- Sprawdzić, czy wszystkie dokumenty są dostępne na miejscu instalacji.
- Upewnić się, że pomieszczenie posiada odpowiednią wentylację i dopływ świeżego powietrza.
- Sprawdzić szczelność wszystkich połączeń gazowych i wodnych.
- Napełnić syfon kondensatu wodą przed pierwszym uruchomieniem.
- Upewnić się, że kocioł jest wypoziomowany.
- Sprawdzić ciśnienie w naczyniu przeponowym.
Parametry w praktyce
- Max. ciśnienie robocze
- 45 psig (3 bar) - nie przekraczać tej wartości.
- Min. ciśnienie robocze
- 12 psig - wymagane dla poprawnej pracy.
- Zakres temperatury c.o.
- 86 do 176°F (30 do 80°C).
Ilustracje i schematy
- Schematy instalacji pokazują poprawne podłączenie kotła w układach z jednym obiegiem, zasobnikiem c.w.u. oraz sprzęgłem hydraulicznym.
- Rysunki montażowe przedstawiają sposób mocowania wspornika na różnych typach ścian.
Zgodność modelu
- Kocioł przeznaczony wyłącznie do zamkniętych układów grzewczych.
- Wymagana konwersja na LPG przy użyciu dedykowanego zestawu.
- Wymagane stosowanie niskostratnego sprzęgła hydraulicznego, jeśli przepływ w instalacji wykracza poza zakres pracy kotła.
