Niniejszy dokument stanowi przewodnik aplikacyjny dla ściennych gazowych kotłów kondensacyjnych Viessmann Vitodens 100-W (serie B1HE i B1KE). Instrukcja służy jako wsparcie projektowe i instalacyjne, prezentując zalecane schematy hydrauliczne, parametry techniczne oraz wymogi dotyczące przestrzeni serwisowej. Dokument nie zastępuje pełnej instrukcji montażu i serwisu.
Opis urządzenia

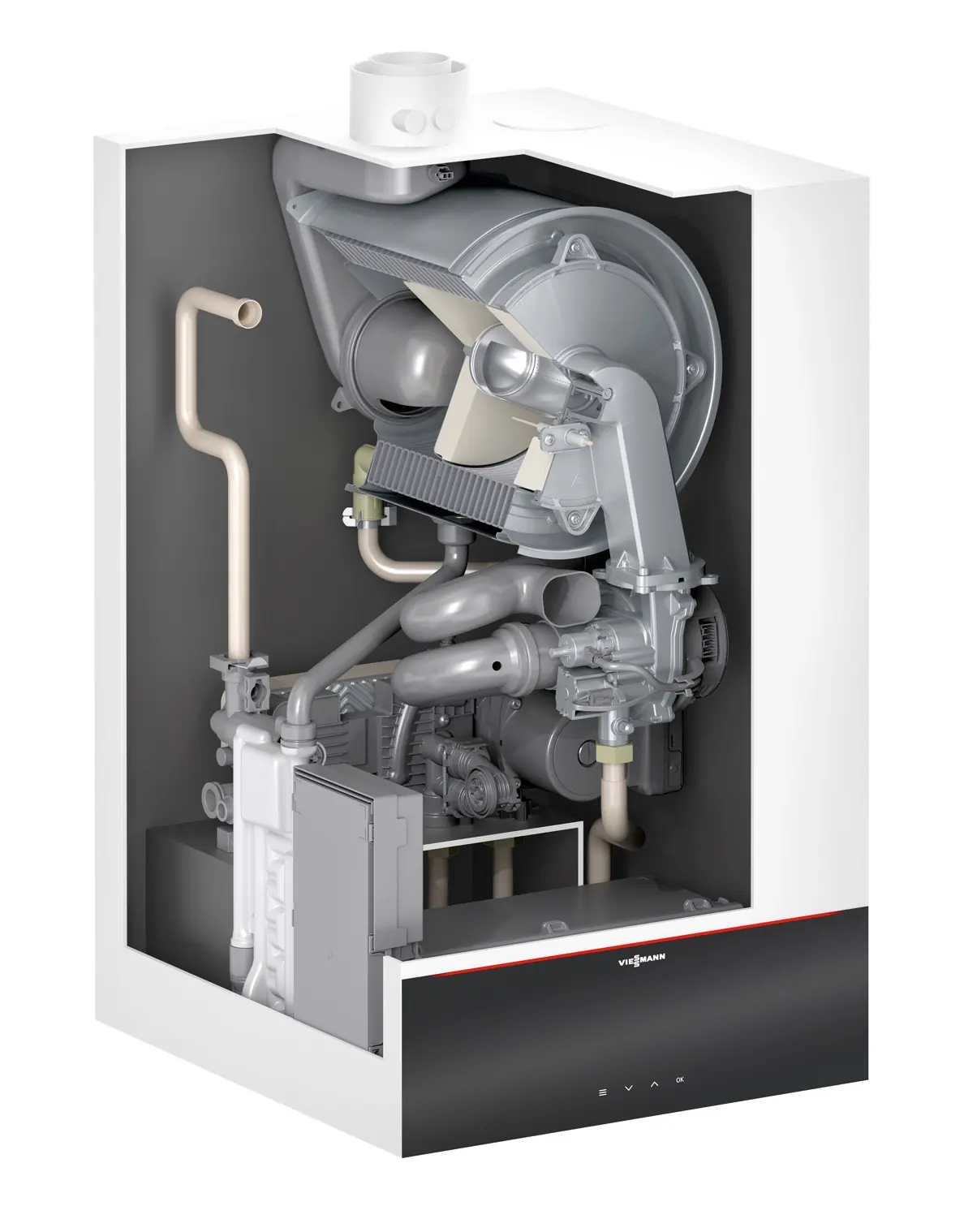

Kotły Vitodens 100-W to wysokowydajne urządzenia kondensacyjne z palnikami cylindrycznymi z modulacją 10:1. Wyposażone są w wymiennik ciepła Inox-Radial ze stali nierdzewnej. Modele B1HE i B1KE obsługują gaz ziemny (NG) lub propan (LP). Modele 85-120 są przeznaczone do systemów o ciśnieniu roboczym do 45 psig, natomiast modele 150-199 do 60 psig.
Bezpieczeństwo i montaż

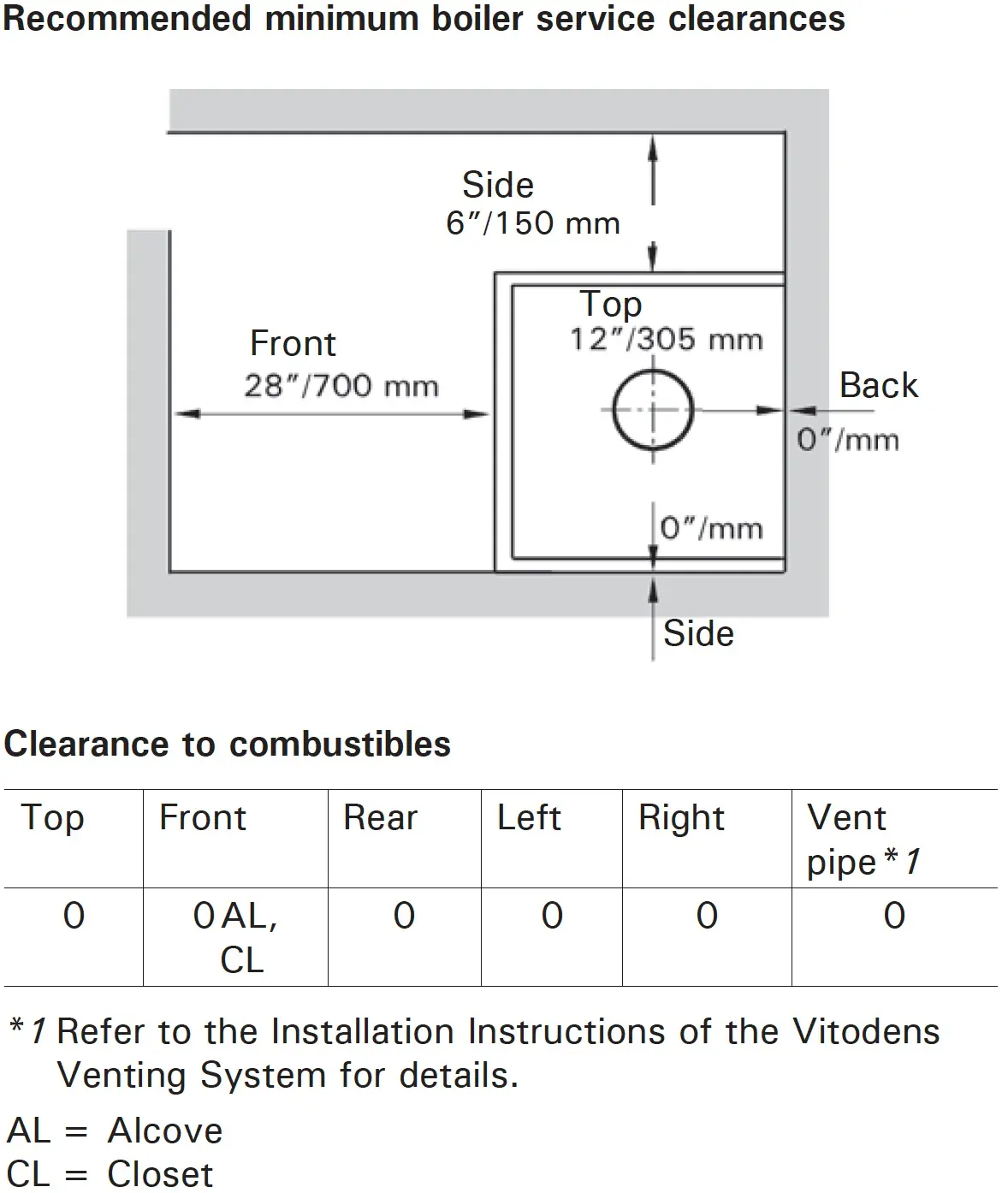

Kocioł posiada certyfikację dla zerowego prześwitu do materiałów palnych przy zastosowaniu specjalnych systemów wentylacyjnych (AL-29-4C lub CPVC). Wymagany prześwit serwisowy od góry wynosi 12 cali (30 cm). Szczegółowe wytyczne dotyczące wentylacji znajdują się w dedykowanej instrukcji systemu spalinowego Viessmann.

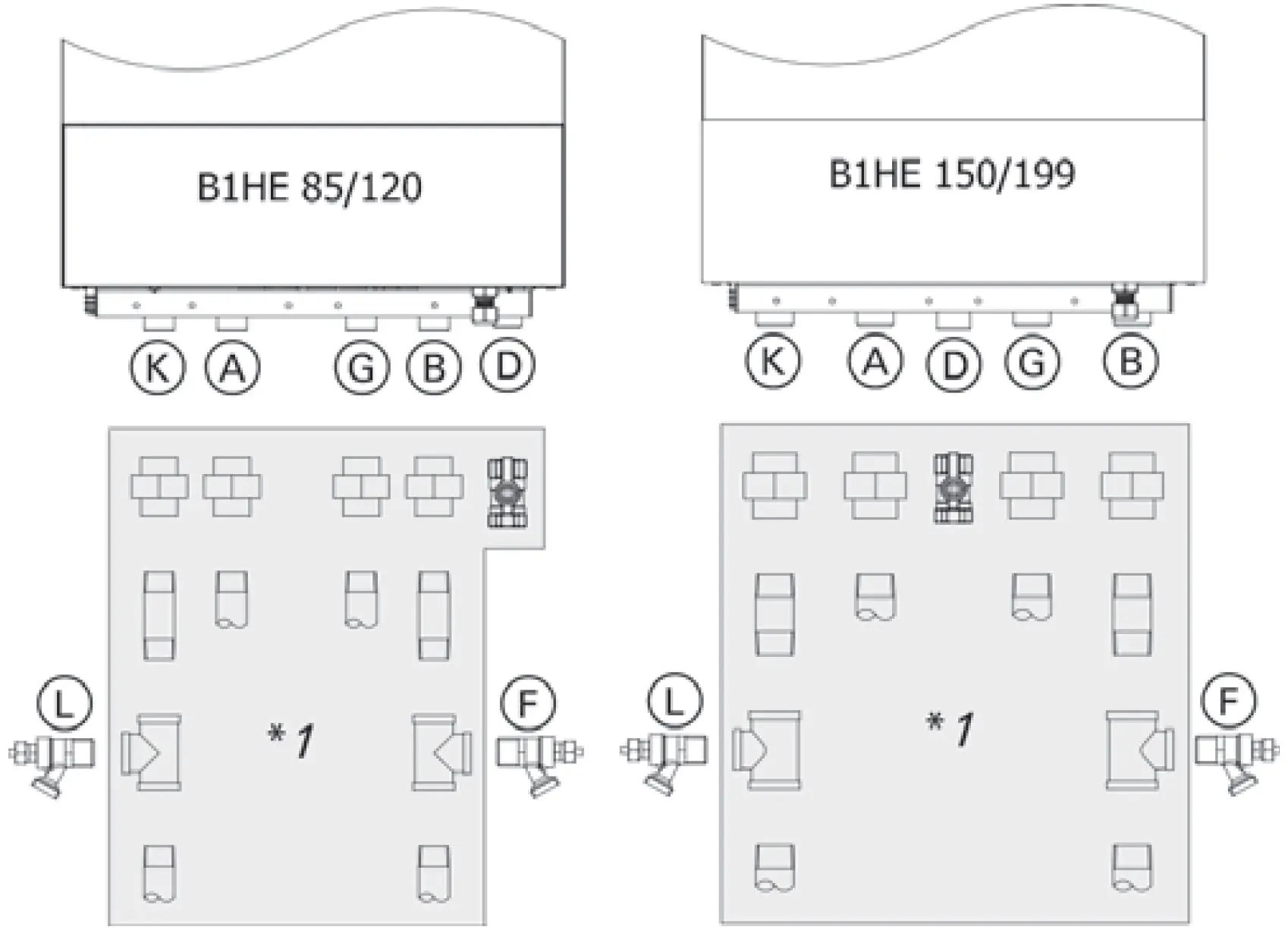

Podłączenia hydrauliczne

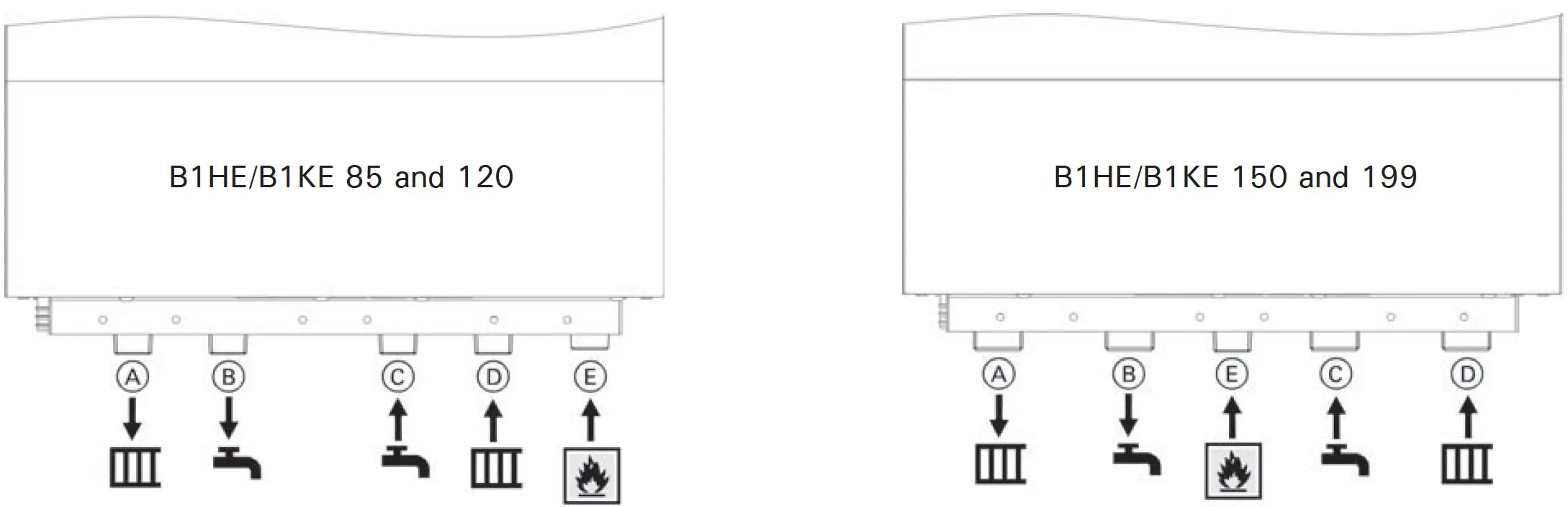

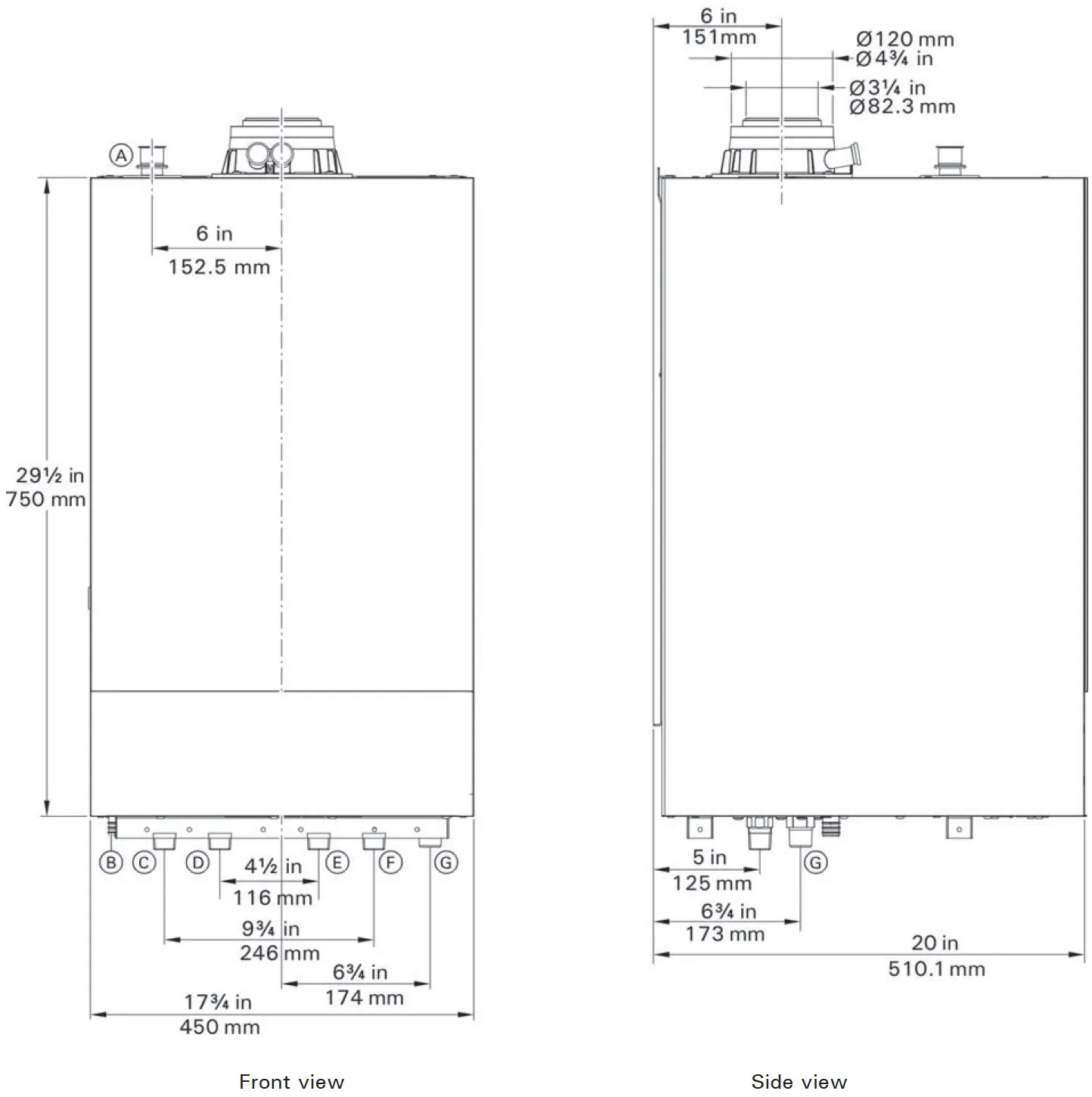

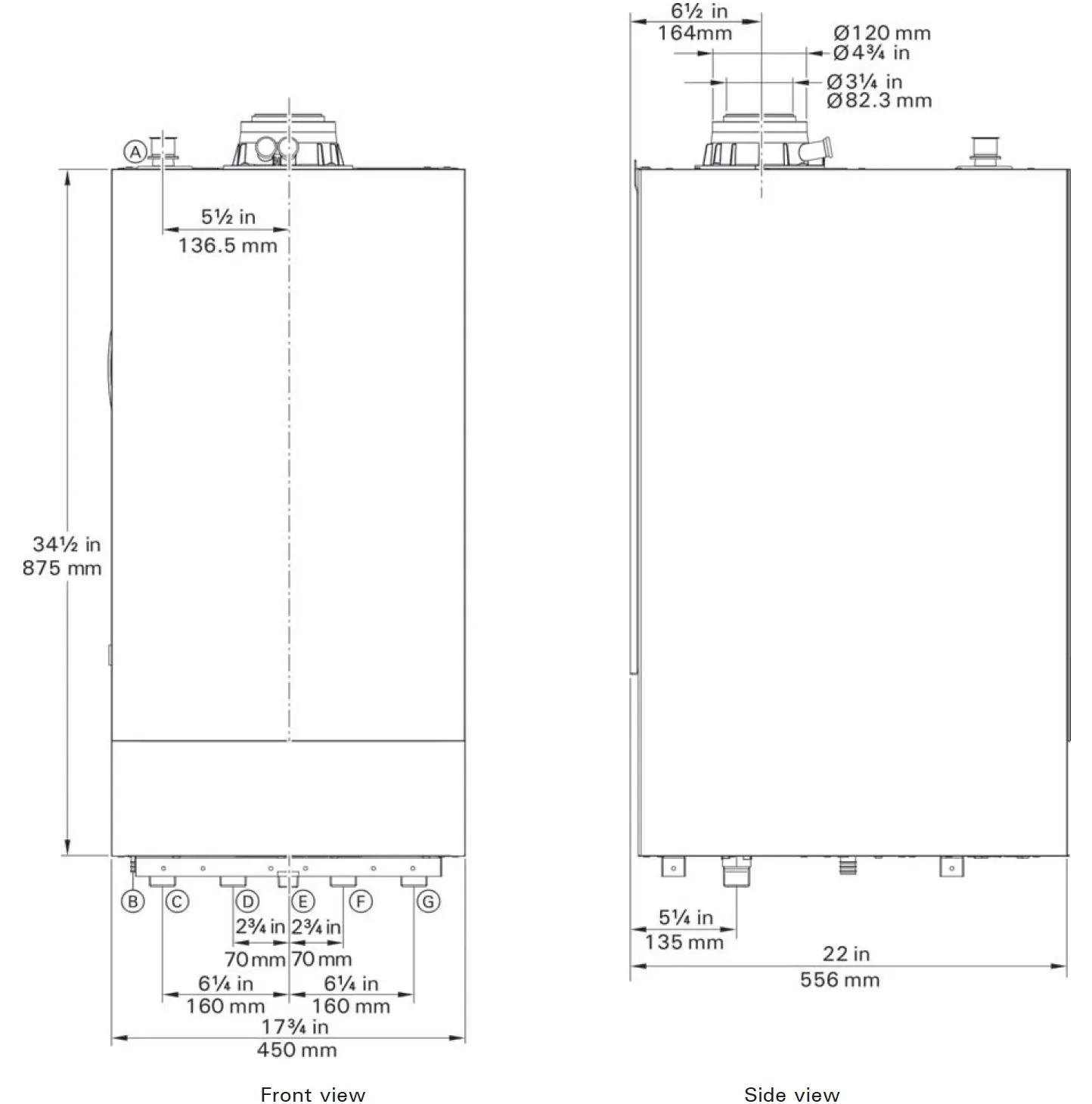

Instrukcja zawiera szczegółowe schematy przyłączy dla różnych modeli. Przyłącza obejmują zasilanie i powrót instalacji grzewczej, zasilanie/powrót zasobnika CWU (dla B1HE) lub przyłącza CWU/DCW (dla B1KE) oraz przyłącze gazowe. Średnice przyłączy różnią się w zależności od mocy kotła (3/4 cala dla modeli 85/120 oraz 1 cal dla modeli 150/199).
Przykłady aplikacji
Dokument przedstawia 9 typowych schematów instalacji, w tym:
- Systemy z jednym obiegiem grzewczym i CWU.
- Systemy z trzema obiegami grzewczymi i zaworami strefowymi.
- Systemy z wieloma temperaturami z zaworem mieszającym.
- Systemy z CWU po stronie instalacji.

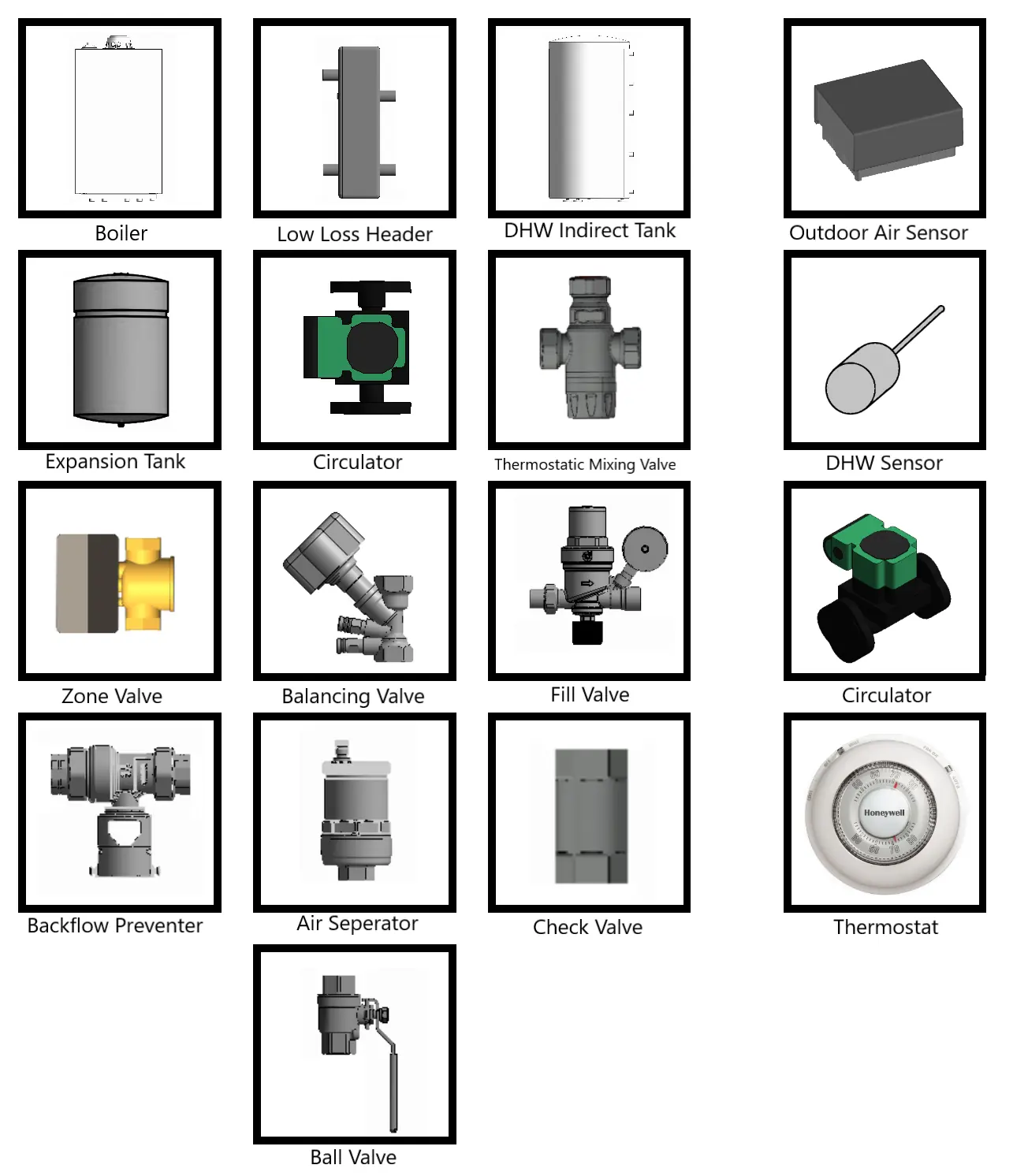

Wszystkie schematy zakładają zastosowanie sprzęgła hydraulicznego lub układu typu primary-secondary.

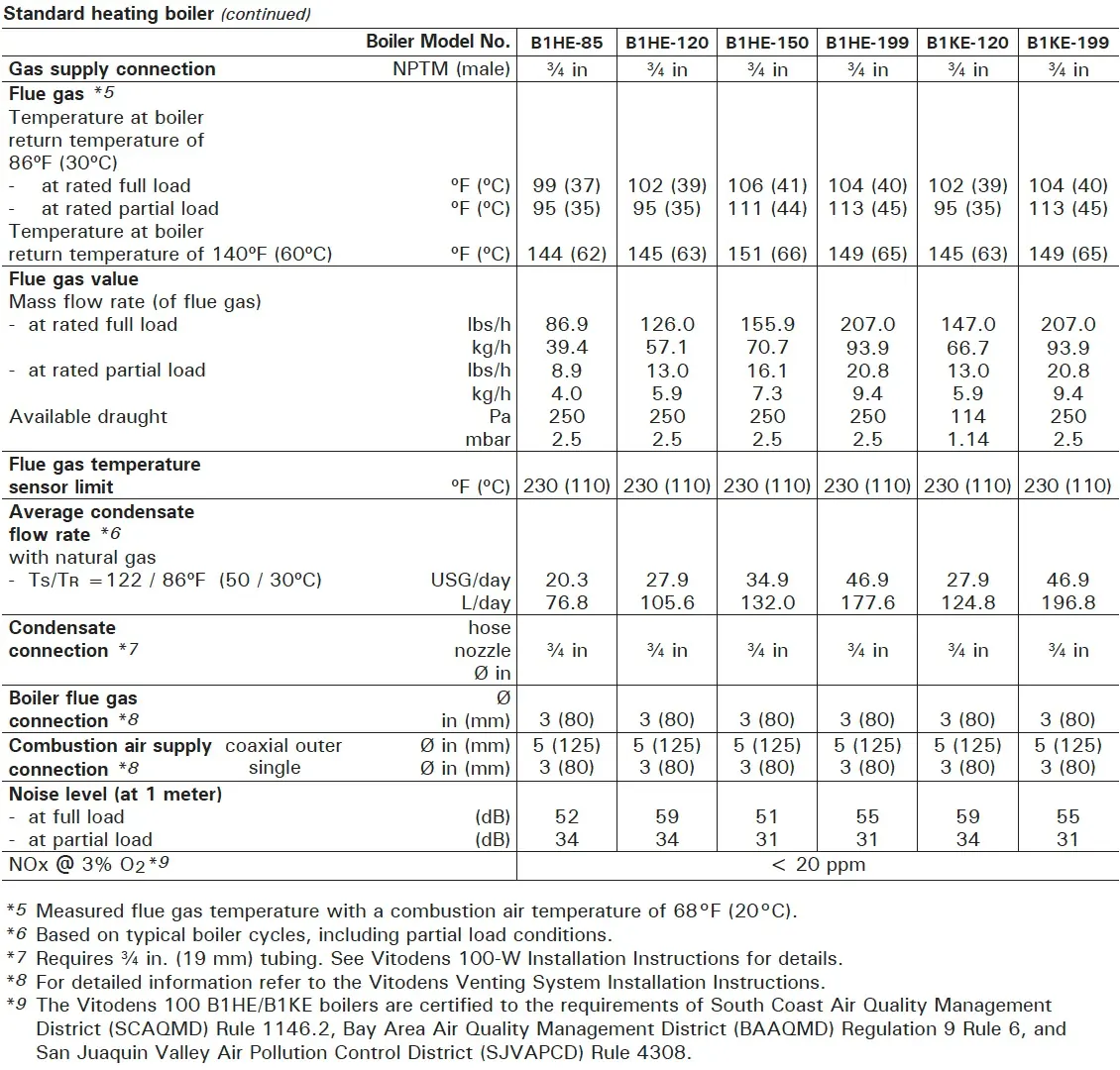

Dane techniczne

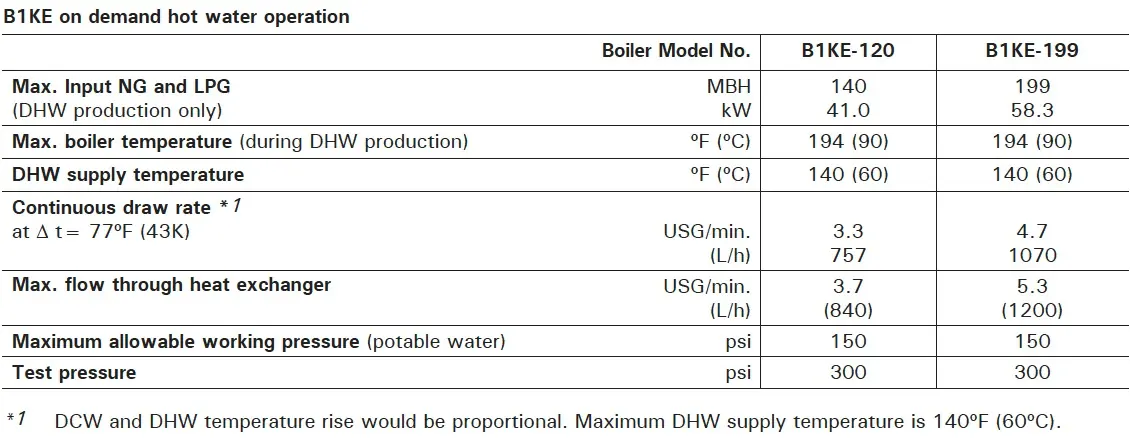

Kluczowe parametry obejmują zakres mocy (85-199 MBH), sprawność A.F.U.E. na poziomie 95% oraz maksymalną temperaturę zasilania 180°F (82°C). Modele B1KE oferują funkcję produkcji ciepłej wody użytkowej (DHW) z maksymalną temperaturą 140°F (60°C).
Kontakt
Viessmann Manufacturing Company Inc., Warwick, RI 02886. Telefon: 1-800-288-0667. Strona internetowa: viessmann-us.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Przekroczenie maksymalnego ciśnienia zasilania gazem
Jeśli ciśnienie zasilania gazem przekracza dopuszczalną wartość, przed instalacją grzewczą należy zainstalować oddzielny regulator ciśnienia gazu.
Wymogi dotyczące temperatury wody
Maksymalna temperatura zasilania wynosi 180°F (82°C). Należy upewnić się, że instalacja jest zamknięta i przystosowana do tych parametrów.
Przed użyciem
- Sprawdź, czy typ gazu (NG lub LP) jest zgodny z modelem kotła.
- Upewnij się, że zachowano wymagane prześwity serwisowe (12 cali od góry).
- Zweryfikuj średnice przyłączy hydraulicznych (3/4 cala lub 1 cal w zależności od modelu).
- Upewnij się, że system wentylacji jest zgodny z certyfikacją zerowego prześwitu.
- Sprawdź, czy ciśnienie robocze instalacji nie przekracza 45 lub 60 psig.
Parametry w praktyce
- Modulacja 10:1
- Zakres pracy palnika, pozwalający na precyzyjne dostosowanie mocy do aktualnego zapotrzebowania budynku.
Ilustracje i schematy
- Schematy hydrauliczne przedstawiają konfiguracje typu primary-secondary z wykorzystaniem sprzęgła hydraulicznego.
- Oznaczenia literowe (A-G) na schematach odpowiadają konkretnym przyłączom (zasilanie, powrót, gaz, CWU).
- Schematy elektryczne pokazują sposób podłączenia czujników (zewnętrzny, CWU), termostatu oraz pomp obiegowych.
Zgodność modelu
- Modele B1HE są przeznaczone do współpracy z zasobnikami CWU.
- Modele B1KE to kotły dwufunkcyjne (Combi) z wbudowanym wymiennikiem płytowym CWU.
- Wymagane jest stosowanie specjalnych systemów wentylacyjnych (AL-29-4C lub CPVC).
