Instrukcja instalacji i uruchomienia kotła gazowego Viessmann Vitodens 100-W
Szybki przewodnik instalacji i konfiguracji kotła kondensacyjnego Viessmann Vitodens 100-W. Zawiera schematy podłączeń, procedury napełniania, ustawienia krzywej grzewczej oraz kody błędów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument jest przeznaczony wyłącznie dla licencjonowanych profesjonalnych instalatorów systemów grzewczych. Kocioł Vitodens 100-W jest fabrycznie skonfigurowany do pracy z gazem ziemnym; w przypadku konieczności przejścia na propan wymagane jest użycie dedykowanego zestawu konwersyjnego. Instalacja musi być zgodna z lokalnymi przepisami budowlanymi i gazowymi.
Opis urządzenia i elementy zestawu
Kocioł Vitodens 100-W to naścienny, gazowy kocioł kondensacyjny. Zestaw zawiera kocioł, wspornik montażowy, zestaw instalacyjny, elastyczny przewód odprowadzający kondensat oraz instrukcje. Urządzenie posiada wbudowany wyświetlacz dotykowy do sterowania parametrami pracy.
Instalacja i podłączenia
Kocioł należy zamontować na ścianie, upewniając się, że wspornik jest wypoziomowany i bezpiecznie zamocowany. Podłączenia hydrauliczne obejmują zasilanie i powrót instalacji grzewczej, przyłącze gazu oraz opcjonalne podłączenie zasobnika c.w.u. (dla modelu B1HA). Należy pamiętać o zainstalowaniu syfonu kondensatu i napełnieniu go wodą przed uruchomieniem.
Pierwsze uruchomienie i odpowietrzanie
Przed uruchomieniem należy dokładnie przepłukać instalację grzewczą wodą pitnej jakości. Odpowietrzanie wymiennika ciepła wykonuje się przy użyciu dołączonego klucza i wężyka podłączonego do portu odpowietrzającego. Kocioł posiada wbudowany program odpowietrzania pompy, który można aktywować poprzez menu serwisowe (kod CONFI).
Ustawienia i tryby pracy
Sterowanie odbywa się za pomocą panelu dotykowego. Użytkownik może ustawić stałą temperaturę wody grzewczej lub skorzystać z pracy pogodowej. Krzywą grzewczą można dostosować w zależności od typu instalacji (grzejniki, ogrzewanie podłogowe). Zmiana parametrów odbywa się w menu CONFI po wprowadzeniu odpowiednich kodów serwisowych.
Rozwiązywanie problemów
W przypadku wystąpienia awarii na wyświetlaczu pojawi się kod błędu. Typowe problemy obejmują: 0A (zbyt wysokie stężenie CO), 0b (niski poziom wody/uszkodzona pompa), F4 (brak sygnału płomienia - sprawdzić elektrody zapłonowe i dopływ gazu), F2 (zadziałanie ogranicznika temperatury).
Bezpieczeństwo i konserwacja
Kondensat musi być odprowadzany w sposób drożny, bez ryzyka zamarznięcia. Należy regularnie sprawdzać ciśnienie w instalacji (minimum 12 psi / 0.8 bar). Wszelkie prace przy układzie gazowym muszą być wykonywane przez wykwalifikowany personel.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Kod błędu F4 (brak sygnału płomienia)
Sprawdź elektrody zapłonowe, przewody, ciśnienie gazu, zawór gazowy oraz drożność odpływu kondensatu.
Kod błędu F2 (zadziałanie ogranicznika temperatury)
Sprawdź poziom wody w instalacji, działanie pompy obiegowej, odpowietrz układ i zresetuj sterownik.
Kod błędu 0b (niski poziom wody)
Sprawdź ciśnienie w instalacji na manometrze, sprawdź pompę obiegową oraz czujnik przepływu.
Przed użyciem
- Upewnij się, że kocioł jest wypoziomowany i bezpiecznie zamocowany na wsporniku.
- Napełnij syfon kondensatu 10 fl. oz. (0.3 litra) wody przed startem.
- Przepłucz całą instalację grzewczą wodą pitną.
- Sprawdź, czy ciśnienie w instalacji wynosi co najmniej 12 psi (0.8 bar).
- Upewnij się, że przewód kominowy jest drożny i poprawnie zainstalowany.
- W przypadku zasilania propanem, upewnij się, że wykonano konwersję i naklejono odpowiednie etykiety.
Parametry w praktyce
- Heating input
- Zakres mocy grzewczej kotła (21-125 MBH dla standardowej pracy).
- Minimum system pressure
- Minimalne ciśnienie wody w instalacji wymagane do bezpiecznej pracy (12 psi / 0.8 bar).
- Heating curve slope
- Parametr określający nachylenie krzywej grzewczej; wyższa wartość dla grzejników, niższa dla podłogówki.
Ilustracje i schematy

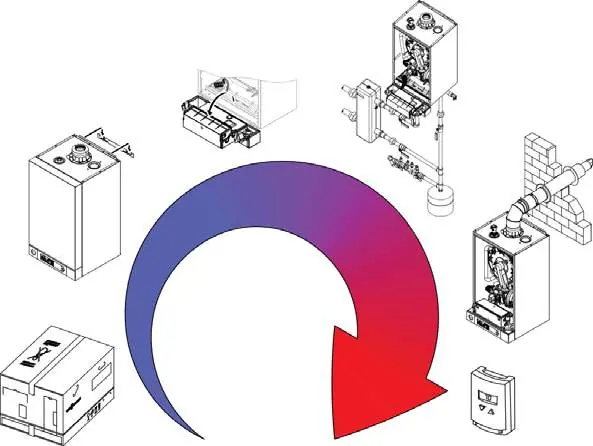

- Schematy instalacji pokazują poprawne podłączenie zasilania, powrotu, gazu oraz opcjonalnego zasobnika c.w.u.

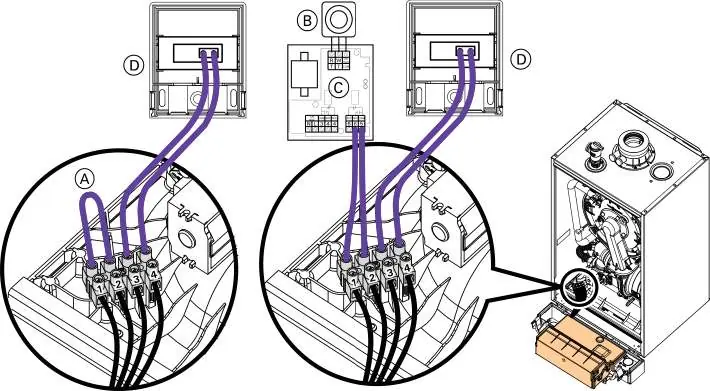

- Rysunki połączeń elektrycznych wskazują terminale dla termostatu pokojowego i czujnika temperatury zewnętrznej.

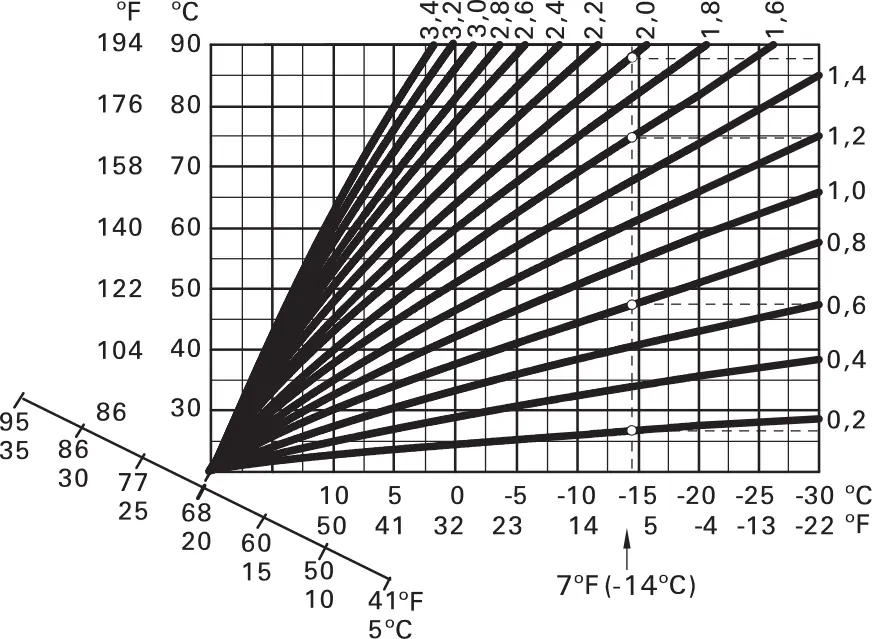

- Schemat krzywej grzewczej pomaga dobrać nachylenie w zależności od temperatury zewnętrznej i typu odbiorników ciepła.
Zgodność modelu
- Kocioł jest fabrycznie przystosowany do gazu ziemnego; do propanu wymagany jest zestaw konwersyjny.
- Współpracuje z opcjonalnym czujnikiem temperatury zewnętrznej dla pracy pogodowej.
- Dla modelu B1HA możliwe jest podłączenie zewnętrznego zasobnika c.w.u. z czujnikiem temperatury.
