Instrukcja instalacji i serwisu kotła kondensacyjnego Viessmann Vitodens 100-W WB1B

Kompletny przewodnik instalacji i serwisu wiszącego kotła kondensacyjnego Viessmann Vitodens 100-W serii WB1B. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, podłączeń hydraulicznych, gazowych i elektrycznych, uruchomienia...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja przeznaczona jest dla wykwalifikowanych instalatorów i serwisantów. Dokument zawiera szczegółowe wytyczne dotyczące montażu, podłączeń, uruchomienia oraz konserwacji kotła kondensacyjnego Viessmann Vitodens 100-W serii WB1B. Kocioł jest przeznaczony do pracy w układach zamkniętych z wymuszonym obiegiem wody grzewczej.

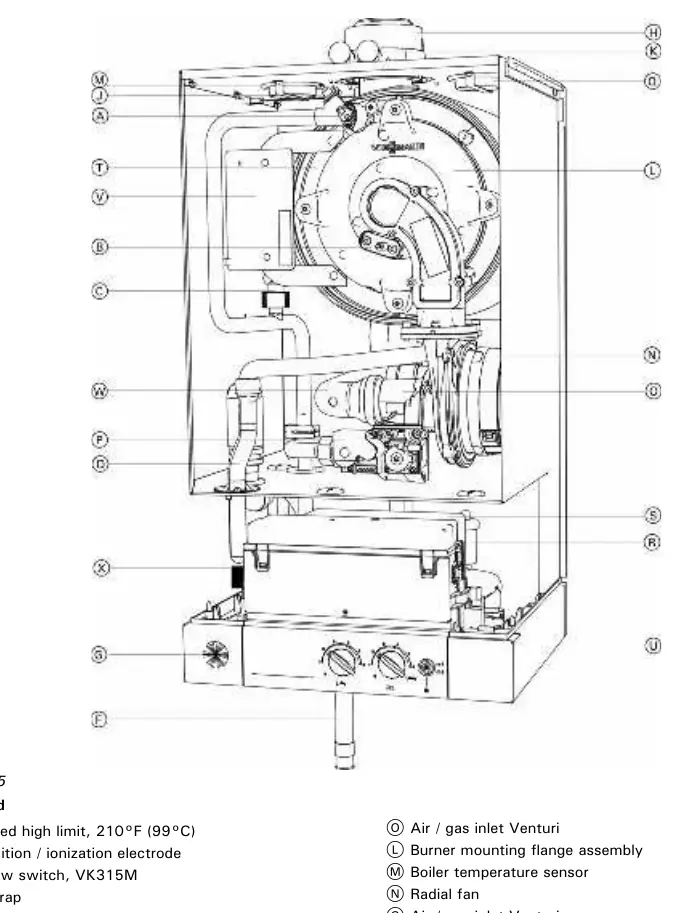

Przegląd komponentów kotła
Przegląd komponentów kotła

Bezpieczeństwo i wymagania

  • Instalacja, regulacja i serwis muszą być wykonywane przez licencjonowanego wykonawcę instalacji grzewczych.
  • Należy przestrzegać lokalnych przepisów dotyczących instalacji gazowych i elektrycznych.
  • Kocioł wymaga świeżego powietrza do bezpiecznej pracy; należy zapewnić odpowiednią wentylację.
  • Nie należy przechowywać substancji chemicznych w pobliżu kotła, aby uniknąć korozji i zanieczyszczenia powietrza do spalania.
  • W przypadku wykrycia ognia należy natychmiast wezwać straż pożarną i zamknąć zawory paliwa.

Montaż kotła

Kocioł można montować na ścianach z cegły/betonu, słupkach drewnianych lub metalowych. Należy zapewnić odpowiednie odstępy serwisowe (szczegóły w sekcji "Minimum Clearances"). Kocioł musi być zamontowany w ogrzewanym pomieszczeniu, blisko odpływu podłogowego.

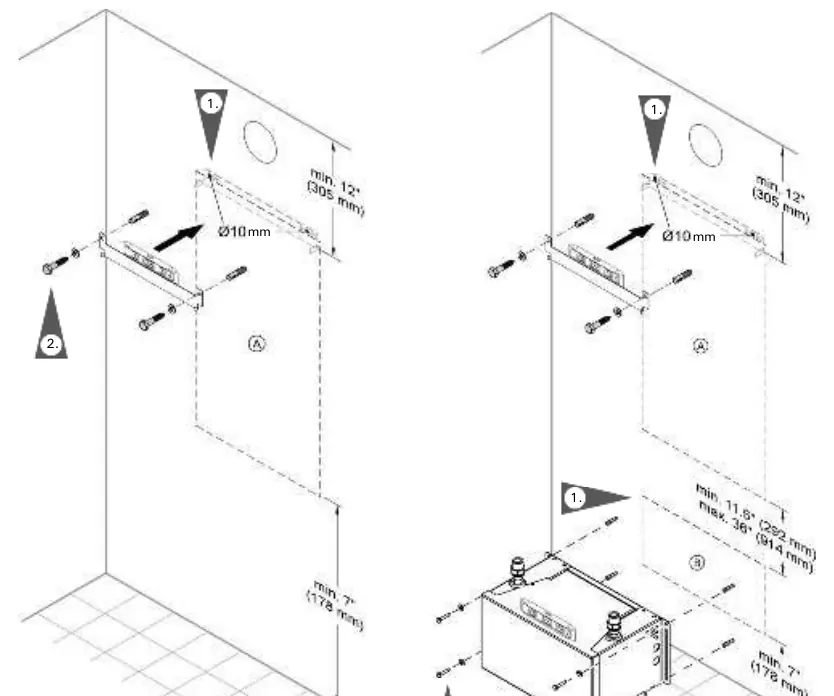

Montaż wspornika kotła i zestawu CombiPLUS
Montaż wspornika kotła i zestawu CombiPLUS

Podłączenia hydrauliczne i gazowe

  • Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami.
  • Należy stosować odpowiednie uszczelnienia gwintów.
  • Wymagane jest płukanie instalacji przed podłączeniem kotła.
  • Należy zainstalować zawór bezpieczeństwa (PRV) oraz zapewnić odpowiednie odprowadzenie kondensatu.
  • Wymagane jest napełnienie syfonu (P-trap) wodą przed pierwszym uruchomieniem.

Podłączenia elektryczne i CombiPLUS

Kocioł wymaga zasilania 120VAC. Instrukcja zawiera szczegółowe schematy podłączenia modułu zasilania pompy oraz opcjonalnego zestawu CombiPLUS. Należy zachować ostrożność przy pracy z komponentami wrażliwymi na wyładowania elektrostatyczne.

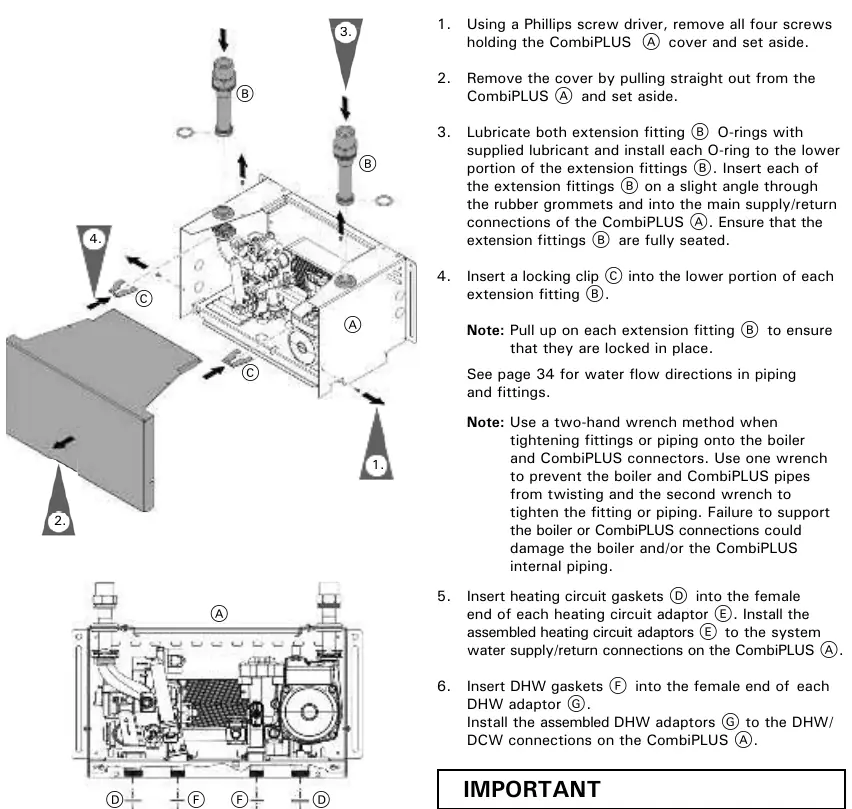

Przygotowanie zestawu CombiPLUS
Przygotowanie zestawu CombiPLUS

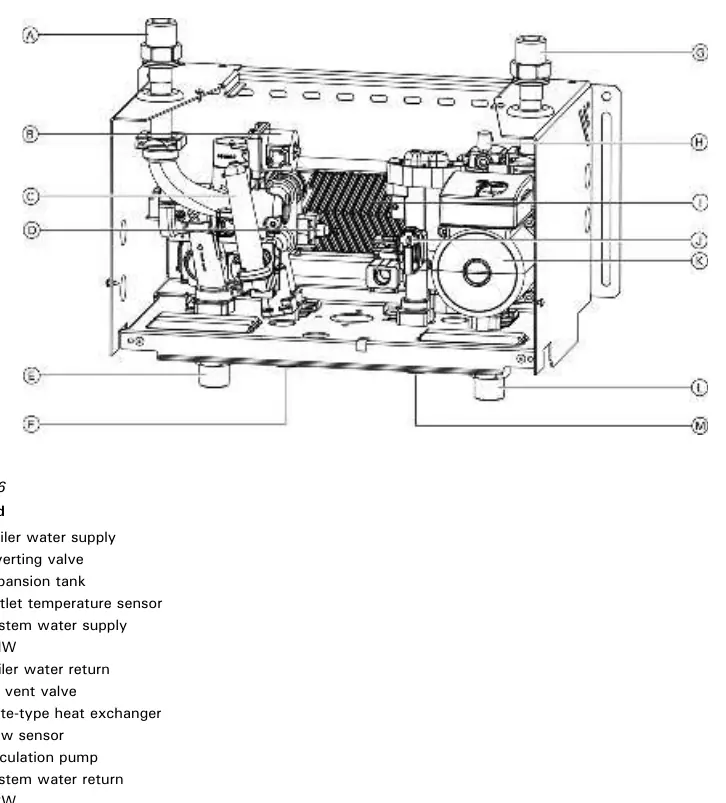

Przegląd komponentów CombiPLUS
Przegląd komponentów CombiPLUS

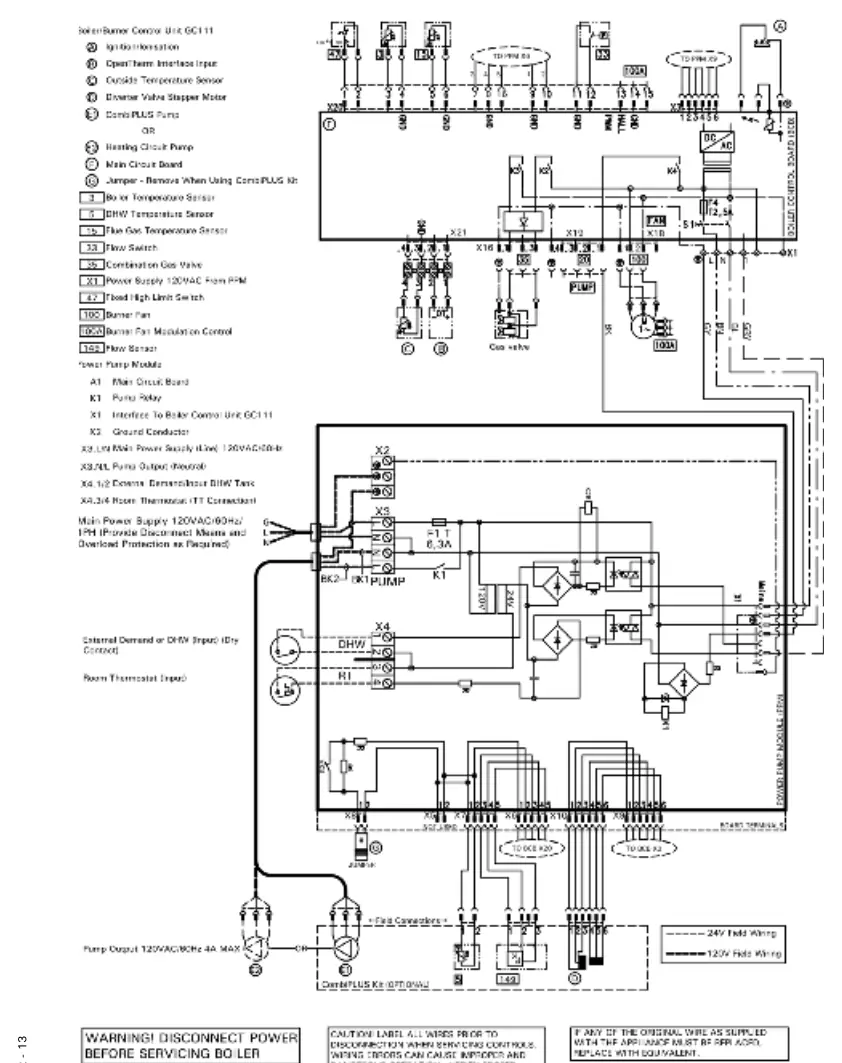

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Uruchomienie i konserwacja

Procedura uruchomienia obejmuje napełnianie i odpowietrzanie instalacji, sprawdzenie ciśnienia gazu (statycznego i dynamicznego), analizę spalin (CO2) oraz testy przekaźników. Konserwacja powinna odbywać się co najmniej raz w roku i obejmuje czyszczenie wymiennika ciepła, elektrod zapłonowych/jonizacyjnych oraz syfonu.

Rozwiązywanie problemów

Kocioł posiada wbudowany system diagnostyczny. Kody błędów są wyświetlane na panelu sterowania. Instrukcja zawiera tabelę diagnostyczną z opisem przyczyn i środków zaradczych dla poszczególnych kodów błędów (np. F4 - brak sygnału płomienia, F2 - zadziałanie ogranicznika temperatury).

Informacje o producencie

Viessmann Climate Solutions

Profil marki

Praktyczna pomoc

Typowe problemy

Kod błędu F4 (brak sygnału płomienia)

Sprawdź elektrody zapłonowe i przewody, zmierz prąd jonizacji, sprawdź ciśnienie gazu, układ gazowy, moduł zapłonowy oraz odpływ kondensatu.

Kod błędu F2 (zadziałanie ogranicznika temperatury)

Sprawdź poziom wody w instalacji, sprawdź pompę obiegową, odpowietrz instalację, sprawdź ogranicznik temperatury i przewody.

Kod błędu F9 (zbyt niska prędkość wentylatora przy starcie)

Sprawdź wentylator, przewody wentylatora i zasilanie, sprawdź sterowanie wentylatorem.

Przed użyciem

  • Sprawdź, czy typ paliwa na tabliczce znamionowej jest zgodny z instalacją.
  • Przepłucz całą instalację grzewczą przed napełnieniem wodą.
  • Sprawdź ciśnienie wstępne naczynia przeponowego.
  • Napełnij syfon (P-trap) wodą (min. 0.3 litra).
  • Sprawdź szczelność wszystkich połączeń gazowych i wodnych.
  • Upewnij się, że wszystkie zawory odcinające są w odpowiedniej pozycji.

Parametry w praktyce

Maksymalne ciśnienie robocze
3 bar (45 psig) dla kotła.
Ciśnienie gazu (Natural Gas)
4 do 14 "w.c. (maksymalnie 14 "w.c.).
Ciśnienie gazu (LPG)
10 do 14 "w.c. (maksymalnie 14 "w.c.).
Ustawienie ogranicznika temperatury
Stałe ustawienie 210°F (99°C).

Ilustracje i schematy

  • Schematy instalacji (Layout 1-4) pokazują różne konfiguracje z zasobnikiem CWU, sprzęgłem hydraulicznym i obiegami grzewczymi.
  • Schemat elektryczny (strona 91) przedstawia połączenia dla gazu ziemnego/propanu.
  • Rysunki montażowe (strona 15-16) pokazują sposób montażu kotła i zestawu CombiPLUS na różnych typach ścian.

Zgodność modelu

  • Kocioł jest fabrycznie ustawiony na gaz ziemny; zestaw do konwersji na propan jest dołączony.
  • Wymagane jest użycie zewnętrznego sterownika do produkcji CWU w zasobniku pośrednim (chyba że użyto zestawu CombiPLUS).
  • Dla instalacji powyżej 5000 stóp (1500 m) wymagana jest zmiana adresu kodowania.
