Instrukcja instalacji i serwisu kotła kondensacyjnego Viessmann Vitodens 100-W

Najważniejsze informacje z instrukcji

Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanych instalatorów i serwisantów. Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, uruchomienia, konserwacji oraz diagnostyki usterek kotła kondensacyjnego Viessmann Vitodens 100-W (typy B1HF, B1KF).

Bezpieczeństwo

Prace przy instalacjach gazowych i elektrycznych mogą być wykonywane wyłącznie przez uprawnionych specjalistów. Przed przystąpieniem do prac należy:

• Zamknąć główny zawór gazu i zabezpieczyć go przed przypadkowym otwarciem.
• Odizolować system od zasilania elektrycznego (np. poprzez wyjęcie bezpiecznika) i sprawdzić brak napięcia.
• Stosować środki ochrony indywidualnej.
• Pamiętać, że gorące powierzchnie i płyny mogą powodować oparzenia – przed serwisem należy odczekać, aż urządzenie ostygnie.

Instalacja

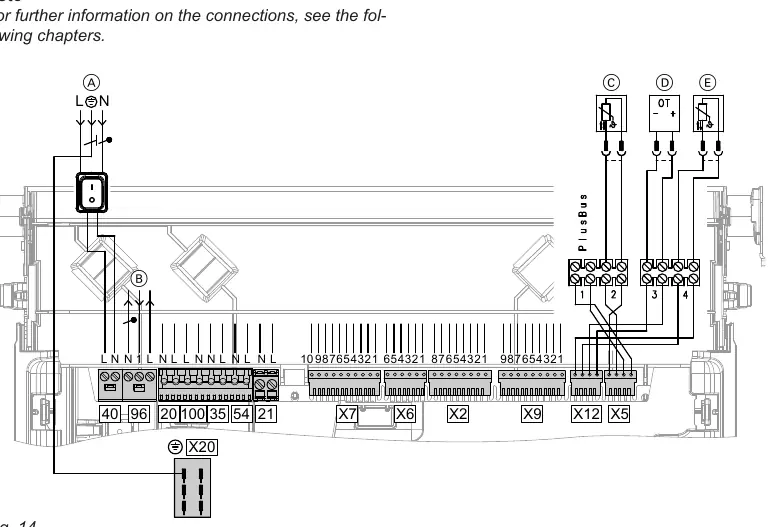

Instalacja obejmuje montaż kotła na ścianie, podłączenie hydrauliczne (woda grzewcza, CWU, gaz) oraz elektryczne. Należy pamiętać o:

• Dokładnym przepłukaniu instalacji grzewczej przed podłączeniem.
• Zapewnieniu szczelności połączeń gazowych zgodnie z normami (np. BS 6891).
• Prawidłowym podłączeniu odprowadzenia kondensatu i napełnieniu syfonu wodą przed uruchomieniem.
• Zapewnieniu odpowiedniego dopływu powietrza do spalania.

Uruchomienie i konfiguracja

Uruchomienie odbywa się za pomocą asystenta uruchomienia dostępnego w menu kotła lub poprzez dedykowane oprogramowanie. Kluczowe kroki obejmują:

• Napełnienie instalacji grzewczej i odpowietrzenie.
• Wybór rodzaju gazu (gaz ziemny lub LPG).
• Konfigurację parametrów systemu (np. krzywe grzewcze, tryby pracy).
• Sprawdzenie szczelności spalinowej.

Konserwacja i serwis

Regularna konserwacja jest niezbędna dla bezpiecznej pracy. Obejmuje ona:

• Czyszczenie wymiennika ciepła (bez użycia szczotek, które mogą uszkodzić powierzchnię).
• Kontrolę elektrod zapłonowych i jonizacyjnych.

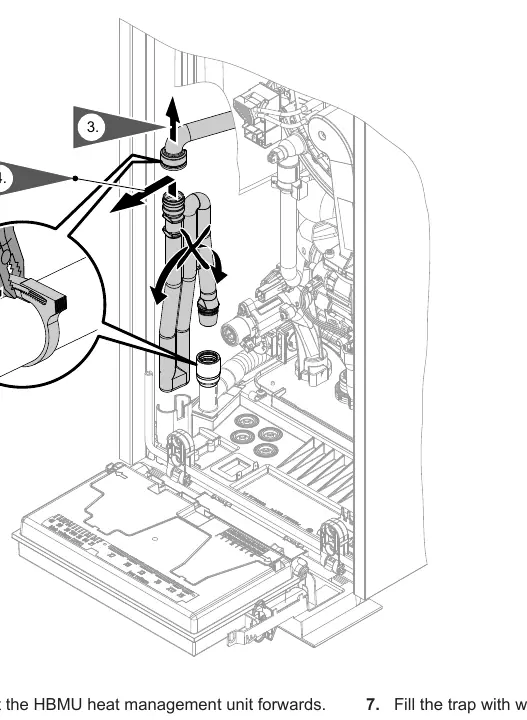

• Czyszczenie syfonu kondensatu.
• Sprawdzanie ciśnienia w naczyniu przeponowym.

Rozwiązywanie problemów

Kocioł posiada system diagnostyczny wyświetlający kody błędów. W przypadku wystąpienia usterki, należy sprawdzić kod na wyświetlaczu i postępować zgodnie z tabelą błędów w instrukcji. Częste problemy dotyczą czujników temperatury, zasilania gazem lub problemów z odprowadzeniem spalin.
