Instrukcja techniczna kotłów kondensacyjnych Viessmann Vitodens 050-W i 100-W
Kompletny przewodnik techniczny dla kotłów kondensacyjnych Viessmann Vitodens 050-W i 100-W. Zawiera specyfikacje, warunki instalacji, schematy podłączeń, informacje o akcesoriach oraz wytyczne dotyczące eksploatacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik techniczny dla gazowych kotłów kondensacyjnych Viessmann Vitodens 050-W oraz 100-W. Instrukcja zawiera szczegółowe dane techniczne, warunki montażu, wymagania dotyczące instalacji hydraulicznej i gazowej oraz opis sterowania. Urządzenia są przystosowane do pracy z gazem ziemnym i LPG, a także z mieszanką wodoru do 20% objętościowo.
Opis urządzenia

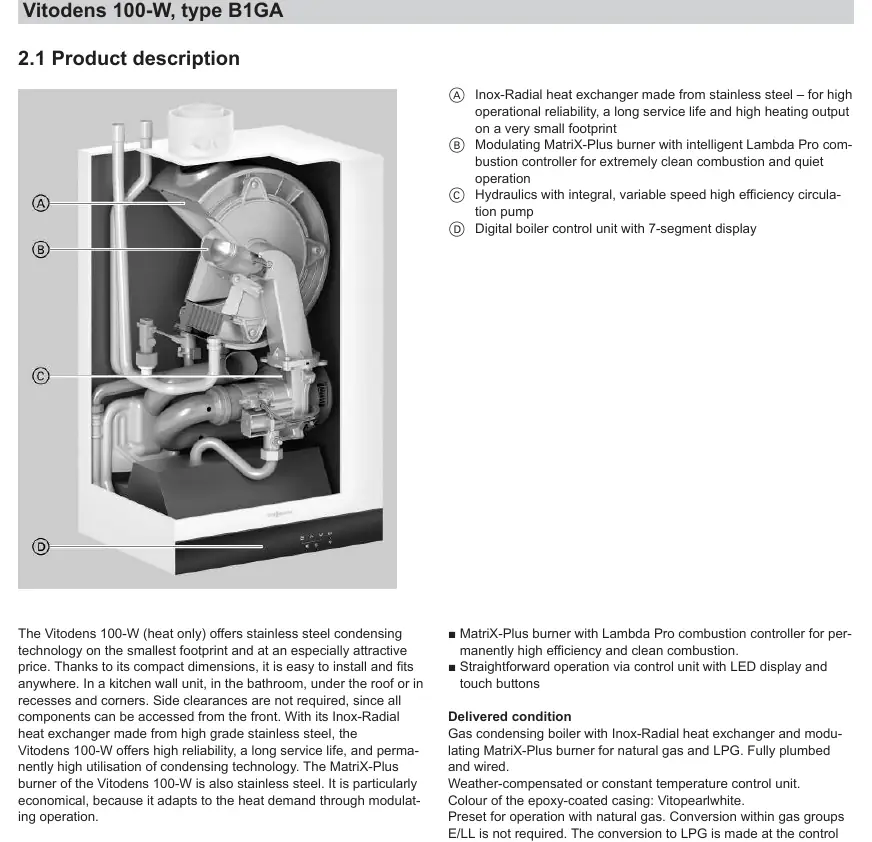

Kotły Vitodens wyposażone są w palnik MatriX-Plus z automatycznym sterowaniem spalaniem Lambda Pro oraz wymiennik ciepła Inox-Radial ze stali nierdzewnej. Zapewnia to wysoką sprawność energetyczną i długą żywotność. Modele 050-W i 100-W posiadają zintegrowaną pompę obiegową o wysokiej sprawności oraz cyfrowy sterownik z wyświetlaczem LED.
Instalacja i montaż
Montaż musi być przeprowadzony przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Kluczowe wymagania obejmują:
- Zapewnienie odpowiedniej wentylacji pomieszczenia (w przypadku pracy z otwartą komorą spalania).
- Zastosowanie odpowiednich akcesoriów montażowych (listwy montażowe, zestawy przyłączeniowe).
- Prawidłowe podłączenie odprowadzenia kondensatu z zachowaniem spadku.
- Zastosowanie zaworu odcinającego gaz z termicznym zabezpieczeniem.
Obsługa i sterowanie
Sterownik kotła umożliwia pracę w trybie pogodowym (wymagany czujnik temperatury zewnętrznej) lub stałotemperaturowym. Dostępne są liczne akcesoria sterujące, takie jak termostaty pokojowe Vitotrol 100, które pozwalają na precyzyjne zarządzanie temperaturą w pomieszczeniach.
Konserwacja i bezpieczeństwo
Zaleca się coroczne przeglądy serwisowe. Należy monitorować jakość wody grzewczej (twardość, pH) zgodnie z wytycznymi VDI 2035, aby zapobiec korozji i osadzaniu się kamienia. W przypadku instalacji w pomieszczeniach wilgotnych należy przestrzegać stref bezpieczeństwa zgodnie z normą VDE 0100.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, sterownik wyświetla komunikaty diagnostyczne. Wszelkie naprawy i czynności serwisowe muszą być wykonywane przez wykwalifikowany personel. Kontakt serwisowy: Viessmann Limited, Hortonwood 30, Telford, Shropshire, TF1 7YP, GB, e-mail: [email protected].
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zbyt wysokie ciśnienie wody w instalacji
Zainstalować zawór bezpieczeństwa zgodnie z normą DIN 1988, jeśli ciśnienie przekracza 10 bar (lub 6 bar w zależności od modelu).
Ryzyko korozji w instalacji
Stosować wodę o odpowiedniej twardości i pH zgodnie z VDI 2035; unikać materiałów cynkowanych w instalacji kondensatu.
Błąd spalania lub osady w przewodzie spalinowym
Upewnić się, że przewody spalinowe są czyste i wykonane z odpowiednich materiałów (PPS lub aluminium z pułapką kondensatu).
Przed użyciem
- Sprawdzić, czy kocioł jest przystosowany do rodzaju gazu w instalacji.
- Upewnić się, że instalacja elektryczna posiada zabezpieczenie 16 A.
- Sprawdzić drożność odprowadzenia kondensatu.
- Zweryfikować ciśnienie w naczyniu przeponowym (fabrycznie 0,75 bar).
- Upewnić się, że pomieszczenie spełnia wymogi wentylacyjne.
Parametry w praktyce
- Modulacja 1:8
- Szeroki zakres dostosowania mocy kotła do aktualnego zapotrzebowania na ciepło, co zwiększa oszczędność energii.
Ilustracje i schematy
- Schematy montażowe pokazują przyłącza: A-kondensat, B-zasilanie c.o., C-c.w.u., D-gaz, E-zimna woda, F-powrót c.o.
- Wykresy wydajności pompy obiegowej pomagają dobrać odpowiedni przepływ dla instalacji.
Zgodność modelu
- Wersja kotła do połączeń wielokrotnych wymaga dodatkowego zabezpieczenia przed przepływem zwrotnym.
- Kotły nie mogą być używane z LPG w wersji do połączeń wielokrotnych.
- Wymagana jest separacja systemowa w instalacjach z rurami z tworzyw sztucznych przepuszczalnych dla tlenu.
