Instrukcja techniczna klimatyzatora ściennego Viessmann DLFSHCH

Szybki przewodnik po instrukcji technicznej klimatyzatora ściennego Viessmann serii DLFSHCH. Sprawdź dane techniczne, schematy połączeń, wymiary, wytyczne montażu oraz kompatybilność jednostek.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję techniczną dla klimatyzatorów ściennych Viessmann serii DLFSHCH (modele 06XAK, 09XAK, 12XAJ, 12XAK, 18XAK, 24XAK, 30XAK, 36XAK). Dokument zawiera szczegółowe dane techniczne, wytyczne dotyczące montażu, schematy elektryczne oraz informacje o kompatybilności systemów. Jest przeznaczony dla instalatorów i serwisantów.

Opis systemu i funkcje

Systemy typu split bezkanałowego DLFSHCH charakteryzują się cichą pracą, łatwością instalacji oraz zaawansowanymi funkcjami sterowania. Jednostki wyposażone są w mikroprocesorowe sterowanie, funkcje autodiagnostyki, tryby oszczędzania energii oraz zabezpieczenia przed zamarzaniem i przegrzaniem.

Montaż i instalacja

Wymagania montażowe:

Wymagane odstępy montażowe
Wymagane odstępy montażowe
Kierunki wyprowadzenia instalacji chłodniczej
Kierunki wyprowadzenia instalacji chłodniczej
  • Jednostka powinna być wypoziomowana we wszystkich płaszczyznach.
  • Należy zapewnić odpowiednią przestrzeń dla cyrkulacji powietrza. Zalecany prześwit od sufitu wynosi 5.9 cala (15 cm).
  • Jednostkę należy umieścić możliwie wysoko na ścianie, unikając przeszkód (meble, zasłony), które mogłyby powodować recyrkulację powietrza.
  • W przypadku braku możliwości grawitacyjnego odprowadzenia skroplin, należy zastosować opcjonalną pompę skroplin.

Dane techniczne

Instrukcja zawiera szczegółowe tabele specyfikacji dla każdego modelu, obejmujące:

  • Parametry elektryczne (napięcie, faza, częstotliwość).
  • Wymiary jednostek (wysokość, szerokość, głębokość) oraz wagę netto.
  • Średnice przyłączy rur chłodniczych (ciecz i ssanie).
  • Dane dotyczące przepływu powietrza (CFM) oraz ciśnienia akustycznego.
  • Specyfikacje silników wentylatorów.

Schematy połączeń

Dokument zawiera szczegółowe schematy elektryczne dla jednostek 115V oraz 208/230V. Przewody muszą być dobrane zgodnie z lokalnymi przepisami (NEC lub CEC). Połączenia między jednostką wewnętrzną a zewnętrzną są wrażliwe na polaryzację.

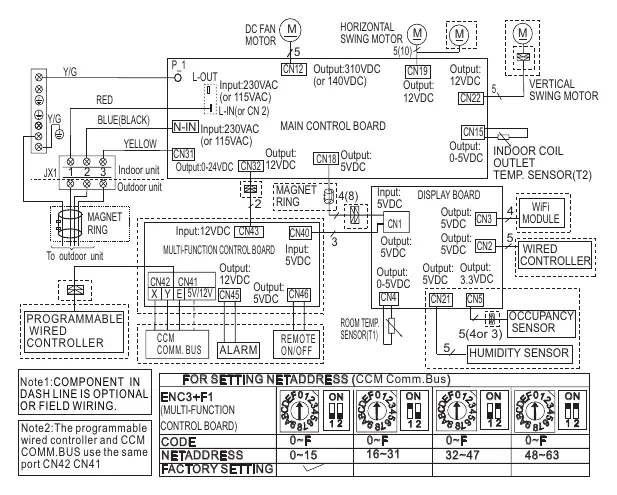

Schemat elektryczny połączeń
Schemat elektryczny połączeń

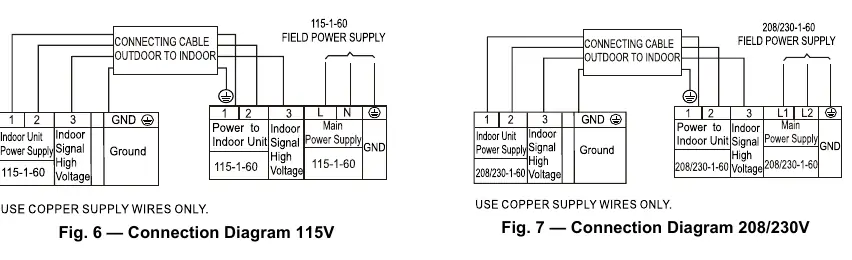

Schematy podłączenia zasilania
Schematy podłączenia zasilania

Kompatybilność

Jednostki wewnętrzne DLFSHCH są kompatybilne z szeroką gamą jednostek zewnętrznych typu Single Zone oraz Multi-zone. Szczegółowe zestawienie kompatybilności znajduje się w tabeli na stronie 6 instrukcji.

Konserwacja i serwis

Systemy zaprojektowano z myślą o łatwym serwisowaniu. Dostęp do komory sterowania jest możliwy po zdjęciu panelu górnego. Filtry są łatwe do czyszczenia, a konstrukcja jednostek umożliwia szybki dostęp do wężownic w celu ich konserwacji.

Informacje o producencie

Viessmann Climate Solutions

Profil marki

Praktyczna pomoc

Typowe problemy

Spadek wydajności jednostki

Sprawdź, czy zachowano minimalny prześwit 5.9 cala (15 cm) od sufitu dla prawidłowego przepływu powietrza powrotnego.

Luźne połączenia elektryczne

Upewnij się, że wszystkie przewody są mocno dokręcone. Luźne połączenia mogą powodować przegrzewanie się zacisków lub zagrożenie pożarowe.

Problemy z odprowadzaniem skroplin

Jeśli grawitacyjne odprowadzenie jest niemożliwe, zainstaluj akcesoryjną pompę skroplin. Pamiętaj, że jednostki posiadają wbudowane syfony.

Przed użyciem

  • Sprawdź, czy jednostka jest wypoziomowana we wszystkich płaszczyznach.
  • Upewnij się, że zachowano wymagane odstępy montażowe (min. 5.9 cala od góry).
  • Zweryfikuj zgodność zasilania z wymaganiami dla danego modelu (115V lub 208/230V).
  • Upewnij się, że przewody są dobrane zgodnie z NEC lub CEC.
  • Sprawdź, czy wszystkie połączenia elektryczne są dokręcone.

Parametry w praktyce

Nominal Capacity
Wydajność chłodnicza/grzewcza jednostki (od 0.5 do 3 ton).
Pipe Connection
Średnice przewodów chłodniczych (ciecz/ssanie) wymagane do instalacji.

Ilustracje i schematy

  • Fig. 2: Wymagane odstępy montażowe jednostki wewnętrznej od sufitu i ścian.
  • Fig. 3: Opcjonalne kierunki wyprowadzenia instalacji chłodniczej.
  • Fig. 5: Schemat elektryczny połączeń wewnętrznych.
  • Fig. 6/7: Schematy podłączenia zasilania 115V i 208/230V.

Zgodność modelu

  • Jednostki wewnętrzne DLFSHCH są kompatybilne z wieloma jednostkami zewnętrznymi typu Single Zone oraz Multi-zone.
