Viessmann VITOCAL IND-D Ducted Ductless System
Instrukcja techniczna dla systemów kanałowych Viessmann VITOCAL IND-D (seria DLFSDAH i DLFLDAH). Zawiera dane techniczne, wytyczne montażowe, schematy połączeń oraz informacje o konfiguracji sterowania.
Spis treści
Opis systemu
Systemy kanałowe Viessmann VITOCAL IND-D (serie DLFSDAH i DLFLDAH) to zaawansowane rozwiązania typu ductless, zaprojektowane z myślą o zapewnieniu komfortu termicznego w budynkach mieszkalnych i komercyjnych. Jednostki wewnętrzne charakteryzują się cichą pracą, ponieważ sprężarki znajdują się w jednostkach zewnętrznych, co eliminuje hałas typowy dla tradycyjnych systemów kanałowych. Systemy te oferują elastyczność instalacji, wysoką niezawodność oraz zaawansowane funkcje sterowania mikroprocesorowego.
Bezpieczeństwo i niezawodność
Urządzenia zostały wyposażone w szereg zabezpieczeń, w tym ochronę przed zamarzaniem wężownicy wewnętrznej oraz ochronę przed wysoką temperaturą w trybie grzania. Jednostki zewnętrzne posiadają opóźnienie startu sprężarki, co chroni system przed przeciążeniami. Zastosowanie powłoki hydrofilowej na lamelach wężownicy zwiększa trwałość i wydajność wymiany ciepła.
Instalacja i montaż
Montaż jednostek wewnętrznych wymaga zapewnienia odpowiedniej przestrzeni serwisowej wokół urządzenia, zgodnie z wytycznymi zawartymi w instrukcji. Urządzenia powinny być wypoziomowane we wszystkich płaszczyznach. Systemy wymagają podłączenia zasilania do jednostki zewnętrznej, z której zasilana jest jednostka wewnętrzna. Należy przestrzegać lokalnych przepisów elektrycznych (NEC/CEC) przy doborze przewodów zasilających i komunikacyjnych.
Konfiguracja i sterowanie
Systemy obsługiwane są za pomocą sterowników przewodowych lub bezprzewodowych. Sterownik przewodowy umożliwia ręczną konfigurację ciśnienia statycznego (SP1-SP4) lub wybór funkcji automatycznej regulacji przepływu powietrza (AF). Funkcja ta pozwala na optymalizację wydajności systemu w zależności od specyfiki instalacji kanałowej. Użytkownik może również korzystać z funkcji programowania tygodniowego oraz trybu Turbo dla szybkiego osiągnięcia zadanej temperatury.
Konserwacja
Łatwy dostęp do paneli serwisowych oraz wbudowane funkcje autodiagnostyki znacząco obniżają koszty utrzymania systemu. Filtry powietrza są łatwe do czyszczenia, a konstrukcja jednostek zewnętrznych umożliwia szybkie czyszczenie wężownic przy użyciu myjki ciśnieniowej i detergentów. Regularna konserwacja zapewnia długotrwałą i bezawaryjną pracę systemu.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Brak przepływu powietrza po automatycznej regulacji
Sprawdź drożność kanałów i zresetuj funkcję automatycznej regulacji przepływu powietrza.
Zakłócenia komunikacji
W obszarach o wysokim polu elektromagnetycznym użyj ekranowanego przewodu komunikacyjnego 14/2 i uziemij ekran tylko po stronie jednostki zewnętrznej.
Wężownica nie jest sucha przed testem
Uruchom jednostkę w trybie FAN ONLY na 2 godziny przed rozpoczęciem procedury konfiguracji.
Przed użyciem
- Sprawdź, czy wszystkie przepustnice są otwarte.
- Upewnij się, że filtr powietrza jest poprawnie zamontowany.
- Zweryfikuj, czy zasilanie i okablowanie komunikacyjne są poprawnie podłączone.
- Upewnij się, że jednostka wewnętrzna jest wypoziomowana.
- Sprawdź, czy zapewniono wymagane odstępy serwisowe.
Parametry w praktyce
- Nominal Capacity
- Wydajność chłodnicza/grzewcza jednostki wyrażona w tonach (np. 09 = 3/4 tony).
- Static Pressure
- Ciśnienie statyczne (In.WG/Pa) określające opory instalacji kanałowej, które wentylator może pokonać.
Ilustracje i schematy
- Fig. 3/4: Wymiary montażowe jednostek wewnętrznych.

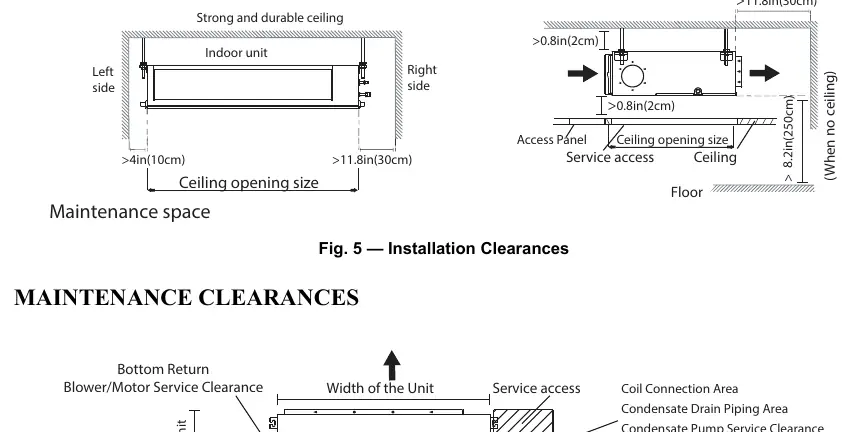

- Fig. 5/6: Wymagane odstępy dla instalacji i serwisu.
- Fig. 11/12: Procedura konfiguracji ciśnienia statycznego na sterowniku przewodowym.
- Fig. 20-22: Schematy elektryczne połączeń jednostek wewnętrznych.
Zgodność modelu
- Interfejs 24V jest kompatybilny ze wszystkimi rozmiarami oprócz 58.
- Rozmiar 58 od numeru seryjnego V191410001 posiada kompatybilną płytę sterującą dla interfejsu 24V.
- Systemy są certyfikowane przez AHRI i ETL.
