Viessmann Vitocal IND-H Ductless Split System

Instrukcja techniczna dla systemów klimatyzacji typu split Viessmann Vitocal IND-H (seria DLFSHCH). Zawiera dane techniczne, wytyczne montażowe, schematy połączeń oraz informacje o funkcjach sterowania.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis systemu Viessmann Vitocal IND-H

Systemy klimatyzacji typu split Viessmann Vitocal IND-H (seria DLFSHCH) to zaawansowane rozwiązania typu ductless, zaprojektowane z myślą o wysokiej wydajności, komforcie użytkownika oraz łatwości instalacji. Systemy te składają się z jednostki wewnętrznej montowanej na ścianie oraz jednostki zewnętrznej, połączonych przewodami chłodniczymi i elektrycznymi. Brak kanałów wentylacyjnych eliminuje hałas związany z przepływem powietrza oraz zwiększa bezpieczeństwo użytkowania.

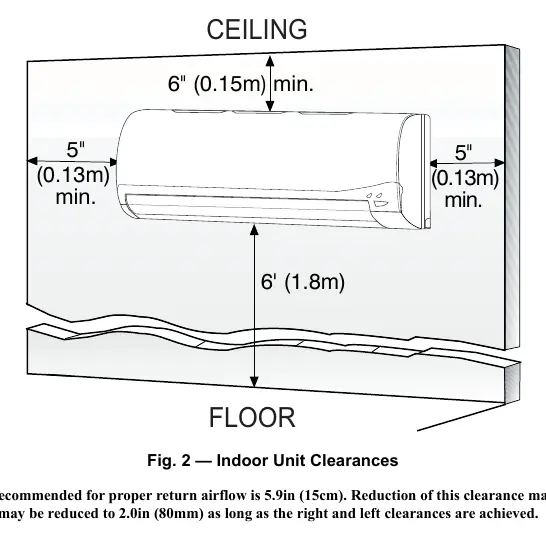

Schemat odstępów montażowych jednostki wewnętrznej
Schemat odstępów montażowych jednostki wewnętrznej

Kluczowe cechy i komfort

Jednostki wewnętrzne charakteryzują się cichą pracą oraz nowoczesnym designem. Dzięki zastosowaniu mikroprocesorowego sterowania, system zapewnia optymalne warunki w pomieszczeniu, oferując funkcje takie jak automatyczne sterowanie nawiewem, tryb turbo, tryb cichy oraz funkcję osuszania. Wbudowane czujniki wilgotności oraz obecności pozwalają na inteligentne zarządzanie pracą urządzenia, co przekłada się na oszczędność energii.

Instalacja i serwis

Systemy Vitocal IND-H zostały zaprojektowane z myślą o szybkim montażu. Standardowo dołączony wspornik montażowy ułatwia instalację jednostki wewnętrznej. Serwisowanie jest uproszczone dzięki łatwemu dostępowi do komponentów, wyjmowanym zespołom dmuchawy oraz łatwym w czyszczeniu filtrom. Urządzenia posiadają rozbudowane funkcje autodiagnostyki, które pomagają w szybkiej identyfikacji ewentualnych usterek.

Schemat kierunków wyprowadzenia instalacji
Schemat kierunków wyprowadzenia instalacji

Bezpieczeństwo i niezawodność

Urządzenia wyposażone są w szereg zabezpieczeń, w tym ochronę przed zamarzaniem wężownicy wewnętrznej oraz ochronę przed wysoką temperaturą w trybie grzania. Jednostki zewnętrzne posiadają opóźnienie startu sprężarki, co chroni system przed przeciążeniami. Zastosowanie hydrofilowej powłoki na lamelach aluminiowych zwiększa trwałość wymienników ciepła.

Sterowanie i akcesoria

Użytkownik ma do dyspozycji bezprzewodowy pilot zdalnego sterowania. Opcjonalnie dostępne są sterowniki przewodowe, interfejsy 24V do systemów zewnętrznych oraz moduły Wi-Fi umożliwiające sterowanie za pomocą aplikacji mobilnej. Systemy są certyfikowane przez AHRI oraz ETL, co potwierdza ich wysoką jakość i zgodność z normami branżowymi.

Informacje o producencie

Viessmann Climate Solutions

Profil marki

Praktyczna pomoc

Typowe problemy

Luźne połączenia elektryczne

Upewnij się, że wszystkie przewody są mocno dokręcone, aby uniknąć przegrzewania się zacisków i ryzyka pożaru.

Błędy komunikacji w obszarach z silnym polem elektromagnetycznym

Zastosuj ekranowany przewód 14/2 między jednostką zewnętrzną a wewnętrzną, uziemiając ekran tylko po stronie jednostki zewnętrznej.

Niewystarczająca wydajność chłodzenia/grzania

Sprawdź, czy zachowano wymagane odstępy montażowe (min. 5.9 cala od góry) i czy wloty/wyloty powietrza nie są zasłonięte.

Przed użyciem

  • Sprawdź, czy jednostka wewnętrzna jest wypoziomowana we wszystkich płaszczyznach.
  • Upewnij się, że przewody chłodnicze są odpowiednio zaizolowane.
  • Zweryfikuj, czy zasilanie elektryczne jest zgodne z wymaganiami modelu (115V lub 208/230V).
  • Upewnij się, że wszystkie połączenia elektryczne są wykonane zgodnie z lokalnymi przepisami (NEC/CEC).
  • Sprawdź, czy filtry powietrza są czyste i poprawnie zainstalowane.

Parametry w praktyce

Nominal Capacity
Wydajność chłodnicza/grzewcza urządzenia wyrażona w tonach (np. 06 = 1/2 tony).
Sound Pressure (dB(A))
Poziom hałasu generowany przez jednostkę wewnętrzną w różnych trybach pracy.

Ilustracje i schematy

  • Fig. 2: Schemat wymaganych odstępów montażowych jednostki wewnętrznej od sufitu i ścian.
  • Fig. 3: Schemat możliwych kierunków wyprowadzenia instalacji chłodniczej i drenażowej.
  • Fig. 5: Schemat połączeń elektrycznych jednostki wewnętrznej (płyta główna).
  • Fig. 6/7: Schematy podłączenia zasilania dla wersji 115V oraz 208/230V.

Zgodność modelu

  • Jednostki wewnętrzne serii DLFSHCH są kompatybilne z dedykowanymi jednostkami zewnętrznymi typu Single Zone oraz Multi-zone.
  • Wybór jednostki zewnętrznej wpływa na ostateczną wydajność systemu.
  • Wersje 12K (115V) wymagają dedykowanego zasilania, podczas gdy pozostałe modele pracują na 208/230V.
