Instrukcja instalacji i uruchomienia kotła gazowego Viessmann Vitodens 100-W

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik instalacji i uruchomienia dla profesjonalnych instalatorów kotłów gazowych Viessmann Vitodens 100-W (modele B1HA/B1KA). Kocioł jest fabrycznie skonfigurowany do pracy z gazem ziemnym; w przypadku konieczności przejścia na propan wymagany jest zestaw konwersyjny. Przed uruchomieniem należy bezwzględnie przepłukać instalację grzewczą, napełnić syfon wodą oraz sprawdzić szczelność połączeń.

Opis urządzenia i przygotowanie

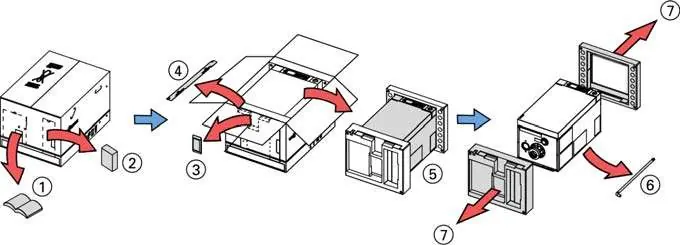

Kocioł Vitodens 100-W to naścienny, gazowy kocioł kondensacyjny. Zestaw zawiera kocioł, zestaw montażowy, wspornik ścienny oraz elastyczny przewód odprowadzający kondensat. Przed montażem należy upewnić się, że wspornik jest bezpiecznie zamocowany i wypoziomowany.

Instalacja i podłączenia hydrauliczne

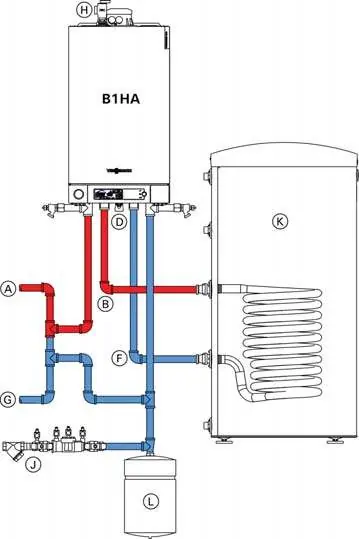

Kocioł posiada szereg przyłączy hydraulicznych oznaczonych literami A-L, w tym zasilanie systemu grzewczego, powrót, przyłącze gazu oraz przyłącza wody użytkowej (DHW). Kluczowe kroki instalacji obejmują:

• Podłączenie elastycznego przewodu kondensatu do syfonu na spodzie kotła.
• Napełnienie syfonu 10 fl. oz. (ok. 0,3 litra) wody przed uruchomieniem.
• Zapewnienie drożności przewodu kondensatu i ochrony przed zamarzaniem.
• Montaż systemu wentylacji (współosiowy lub dwururowy) zgodnie z instrukcją systemu Rigid and Flex Pipe Venting.

Podłączenia elektryczne

Dostęp do połączeń elektrycznych uzyskuje się po poluzowaniu śrub mocujących i zdjęciu przedniej obudowy oraz opuszczeniu konsoli sterowniczej. Terminal blok umożliwia podłączenie termostatu pokojowego oraz czujnika temperatury zewnętrznej. W przypadku modelu B1HA możliwe jest podłączenie czujnika temperatury zasobnika CWU.

Uruchomienie i konfiguracja

Proces uruchomienia obejmuje napełnienie i odpowietrzenie instalacji grzewczej. Można aktywować program odpowietrzania poprzez menu serwisowe (kod 12, ustawienie 1). W przypadku konwersji na gaz płynny (LPG) należy wymienić dyszę, uszczelki oraz przeprogramować sterownik kotła zgodnie z instrukcją dołączoną do zestawu konwersyjnego.

Obsługa i ustawienia

Interfejs dotykowy pozwala na wybór trybów pracy (MODE), zmianę wartości (strzałki) oraz potwierdzenie (OK). Użytkownik może ustawić temperaturę wody grzewczej oraz dostosować krzywą grzewczą (slope) w zależności od typu instalacji (np. ogrzewanie podłogowe, grzejniki). Domyślne ustawienie temperatury wody grzewczej to 158°F (70°C).

Rozwiązywanie problemów

W przypadku wystąpienia błędu na wyświetlaczu pojawi się kod usterki. Należy sprawdzić tabelę diagnostyczną w celu identyfikacji przyczyny. Częste problemy obejmują:

• Błędy typu 0A/0b: Problemy z ciśnieniem gazu, niskim poziomem wody lub pompą.
• Błędy typu F4: Brak sygnału płomienia (sprawdzić elektrody zapłonowe i zawór gazu).
• Błędy typu F2: Zadziałanie ogranicznika temperatury (sprawdzić poziom wody i pompę obiegową).
