Instrukcja obsługi pompy ciepła Viessmann Vitocal 100-AW
Szybki przewodnik po systemie pompy ciepła powietrze-woda Viessmann Vitocal 100-AW. Poznaj specyfikację techniczną, opcje instalacji, funkcje jednostki wewnętrznej i zewnętrznej oraz dane dotyczące wydajności.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

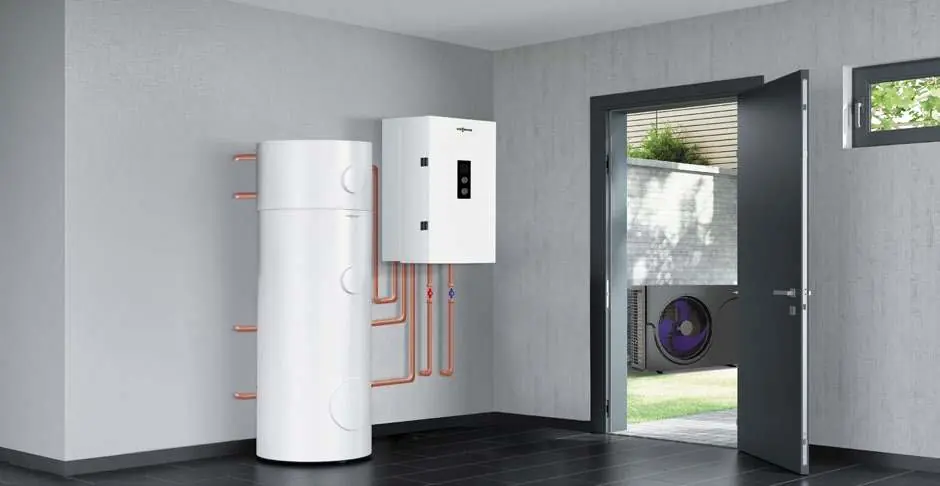

System Vitocal 100-AW to kompletne rozwiązanie typu powietrze-woda przeznaczone do ogrzewania, chłodzenia oraz przygotowania ciepłej wody użytkowej (CWU). Zestaw składa się z jednostki zewnętrznej, jednostki wewnętrznej oraz stalowego zbiornika buforowego (20 galonów). System jest zaprojektowany z myślą o łatwej instalacji i wysokiej efektywności energetycznej.
Opis urządzenia
System składa się z trzech głównych komponentów:
- Jednostka zewnętrzna: Zawiera sprężarkę inwerterową, wymiennik ciepła, wentylator i jest fabrycznie napełniona czynnikiem chłodniczym R32.
- Jednostka wewnętrzna: Wyposażona w zintegrowany sterownik, pompę, zawór przełączający, grzałkę elektryczną oraz naczynie wzbiorcze.
- Zbiornik buforowy: Stalowy zbiornik o pojemności 20 galonów, który może być montowany bezpośrednio pod lub nad opcjonalnymi zbiornikami CWU w celu oszczędności miejsca.
Obsługa i sterowanie
Jednostka wewnętrzna posiada zintegrowany sterownik, który umożliwia pracę w dwóch trybach:
- System w stylu europejskim: Praca z ciągłym pompowaniem i krzywą grzewczą (outdoor reset) przy użyciu dołączonych czujników (zewnętrznego, wewnętrznego i zbiornika), bez konieczności stosowania termostatu pokojowego.
- System w stylu północnoamerykańskim: Konfiguracja z zewnętrznym termostatem lub sterownikiem strefowym innej firmy, podłączonym bezpośrednio do styków bezpotencjałowych urządzenia.
Instalacja i kompatybilność
System jest dostarczany jako gotowy zestaw na jednej palecie. Vitocal 100-AW współpracuje z opcjonalnymi zbiornikami pośrednimi Vitocell 100-V o pojemnościach 53, 66 lub 79 galonów. Urządzenie może być również zintegrowane z istniejącymi systemami grzewczymi (np. kocioł lub piec) przy użyciu funkcji dual fuel switch.
Dane techniczne
System dostępny jest w trzech wariantach wydajnościowych:
- 1.5 tony chłodzenia / 20.5 MBH grzania
- 3.0 tony chłodzenia / 34.0 MBH grzania
- 4.3 tony chłodzenia / 58.0 MBH grzania
Maksymalna temperatura zasilania dla CWU wynosi 165°F (75°C), a dla ogrzewania 149°F (65°C). Urządzenie wykorzystuje czynnik chłodniczy R32.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Wybór trybu sterowania
Zdecyduj, czy system ma pracować w trybie automatycznym (European Style) z czujnikami, czy z zewnętrznym termostatem (North American Style) podłączonym do styków bezpotencjałowych.
Ograniczenia przestrzenne
Zbiornik buforowy 20 galonów może być montowany fizycznie na górze opcjonalnego zbiornika CWU, aby zaoszczędzić miejsce w pomieszczeniu technicznym.
Przed użyciem
- Sprawdź, czy wybrany model (1.5, 3.0 lub 4.3 tony) odpowiada zapotrzebowaniu budynku.
- Upewnij się, że zasilanie elektryczne jest zgodne z wymaganiami dla danego modelu (208/230 VAC).
- Zweryfikuj dostępność miejsca dla jednostki zewnętrznej i wewnętrznej.
- Określ, czy wymagane są opcjonalne zbiorniki pośrednie Vitocell 100-V.
- Sprawdź, czy instalacja będzie wymagać integracji z istniejącym kotłem (dual fuel switch).
Ilustracje i schematy

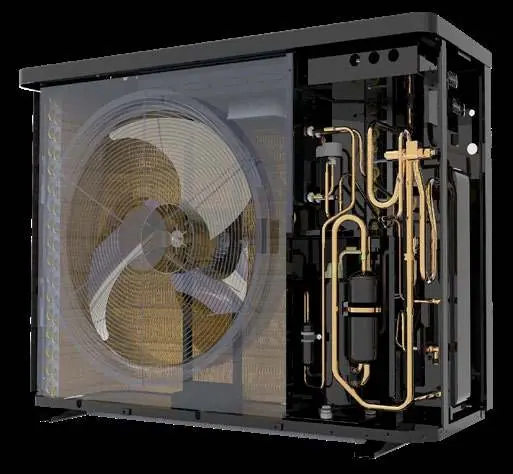

- Jednostka zewnętrzna: 1-wentylator, 3-sprężarka, 5-wymiennik ciepła, 8-moduł komunikacji.

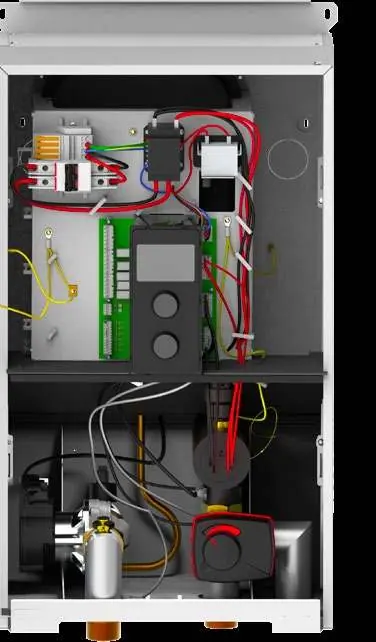

- Jednostka wewnętrzna: 1-zawór przełączający, 2-pompa, 3-grzałka elektryczna, 5-naczynie wzbiorcze.
Zgodność modelu
- Współpracuje z opcjonalnymi zbiornikami Vitocell 100-V (53, 66, 79 galonów).
- Możliwość pracy z zewnętrznymi termostatami innych firm.
- Możliwość integracji z kotłem lub piecem przez funkcję dual fuel switch.
