Instrukcja techniczna kotła kondensacyjnego Viessmann Vitodens 050-W i 100-W
Szybki przewodnik techniczny dla kotłów kondensacyjnych Viessmann Vitodens 050-W i 100-W. Zawiera specyfikacje, warunki instalacji, informacje o podłączeniach, sterowaniu oraz akcesoriach.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik techniczny dla gazowych kotłów kondensacyjnych Viessmann Vitodens 050-W (typy B0HA, B0KA, BPKA) oraz Vitodens 100-W (typ B1GA). Instrukcja zawiera szczegółowe dane techniczne, wytyczne dotyczące instalacji, podłączeń hydraulicznych i gazowych oraz opis funkcji sterownika.
Opis urządzenia

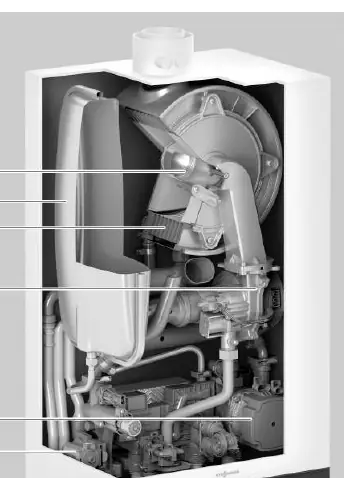

Kotły Vitodens wyposażone są w palnik MatriX-Plus z inteligentnym sterowaniem spalaniem Lambda Pro, wymiennik ciepła Inox-Radial ze stali szlachetnej oraz wysokowydajną pompę obiegową o zmiennej prędkości obrotowej. Urządzenia są przystosowane do pracy z gazem ziemnym i LPG, a także z mieszanką wodoru do 20% objętości.
Instalacja i montaż
Instalacja musi być przeprowadzona przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Kluczowe aspekty obejmują:
- Warunki montażu: Pomieszczenie musi być wolne od mrozu i odpowiednio wentylowane. W przypadku pracy z otwartą komorą spalania wymagane są odpowiednie nawiewy.
- Podłączenie gazu: Należy zainstalować filtr gazu oraz zawór odcinający z termicznym zabezpieczeniem.
- Odprowadzenie kondensatu: Wymagany jest stały spadek przewodu kondensatu oraz syfon. W razie potrzeby należy zastosować system neutralizacji.
- Podłączenia hydrauliczne: Kocioł posiada zintegrowane naczynie przeponowe. Wymagane jest zapewnienie odpowiedniego ciśnienia w instalacji (min. 1.0 bar).
Sterowanie i funkcje
Kocioł posiada zintegrowany sterownik z wyświetlaczem 7-segmentowym i przyciskami dotykowymi. Główne funkcje obejmują:
- Praca pogodowa (wymaga czujnika temperatury zewnętrznej) lub stałotemperaturowa.
- Zintegrowany interfejs WiFi (w zależności od wersji) do obsługi przez aplikacje Viessmann.
- Funkcja ochrony przeciwmrozowej.
- Możliwość podłączenia akcesoriów sterujących, takich jak termostaty Vitotrol 100.
Dane techniczne
Instrukcja zawiera szczegółowe tabele specyfikacji dla każdego modelu, obejmujące zakresy mocy grzewczej, zużycie gazu, parametry elektryczne (230V, 50Hz) oraz wymiary montażowe. Należy zawsze odnosić się do tabliczki znamionowej konkretnego urządzenia.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zasysanie spalin przy pracy z okapem kuchennym
Należy zainstalować układ blokady (interlock circuit) lub zapewnić odpowiedni dopływ powietrza do spalania.
Ryzyko korozji w instalacji
Należy stosować wodę o odpowiedniej jakości (zgodnie z VDI 2035) i unikać nieodpowiednich dodatków chemicznych.
Błąd w odprowadzeniu kondensatu
Sprawdzić, czy przewód ma stały spadek i czy syfon jest drożny. W razie potrzeby zainstalować pompę kondensatu.
Przed użyciem
- Sprawdzić ciśnienie zasilania gazem.
- Zweryfikować poprawność podłączenia elektrycznego (230V).
- Upewnić się, że system odprowadzenia spalin jest szczelny i drożny.
- Sprawdzić ciśnienie w instalacji grzewczej (min. 1.0 bar).
- Upewnić się, że syfon kondensatu jest napełniony wodą.
Parametry w praktyce
- Zakres mocy grzewczej (kW)
- Określa minimalną i maksymalną moc, z jaką kocioł może pracować w zależności od zapotrzebowania.
- Stopień ochrony IP
- Określa odporność urządzenia na wilgoć i ciała obce (np. IP X4 oznacza ochronę przed bryzgami wody).
- Ciśnienie zasilania gazem
- Wymagane ciśnienie gazu na wejściu do kotła (np. 20 mbar dla gazu ziemnego).
Ilustracje i schematy

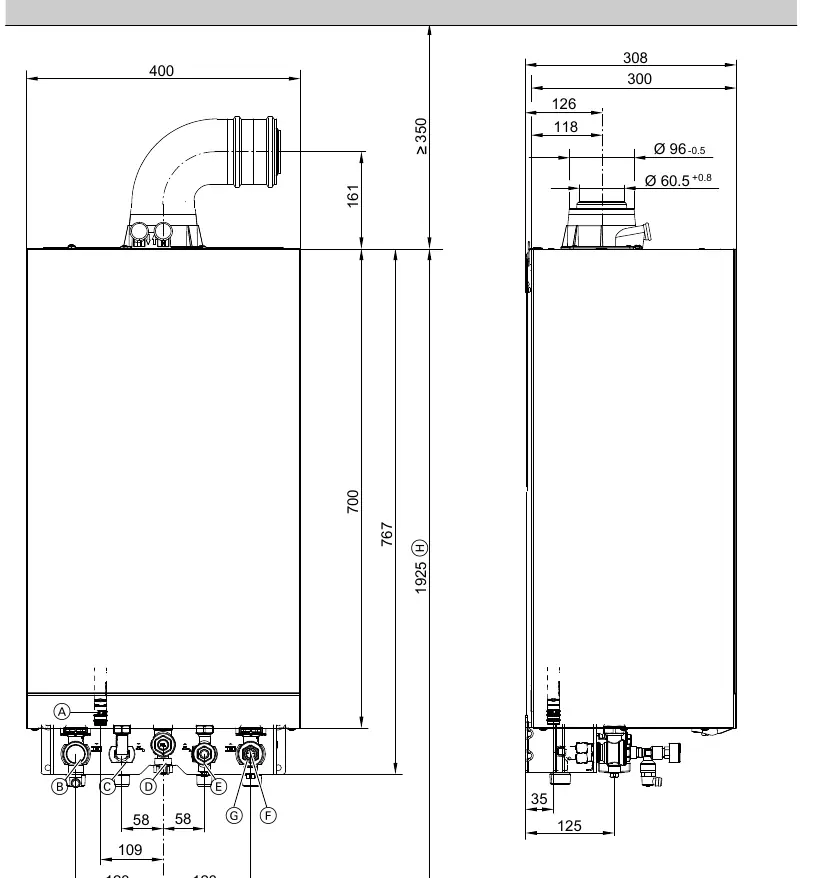

- Schematy wymiarowe pokazują przyłącza: A (odpływ kondensatu), B (zasilanie grzejników), C (CWU), D (gaz), E (zimna woda), F (powrót grzejników).
- Schemat instalacji zimnej wody pokazuje wymagany zespół bezpieczeństwa z zaworem zwrotnym i zaworem bezpieczeństwa.
Zgodność modelu
- Współpracuje z zasobnikami CWU Vitocell 100-W.
- Kompatybilny z termostatami serii Vitotrol 100.

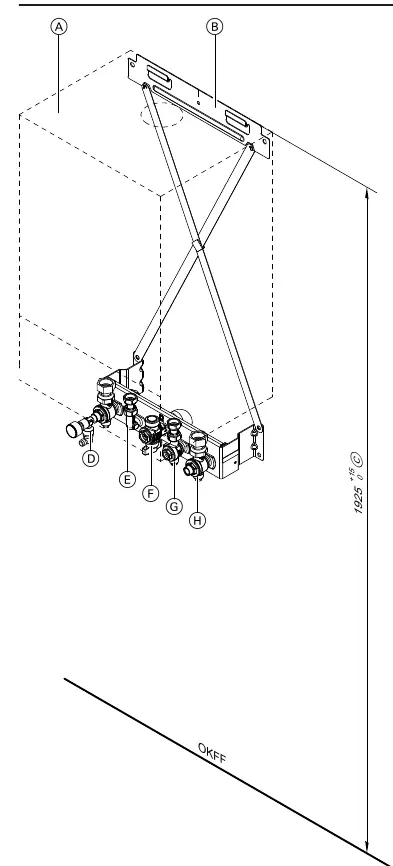

- Wymaga dedykowanych zestawów przyłączeniowych dla różnych typów montażu (natynkowy/podtynkowy).
