Instrukcja podłączeń i schematów elektrycznych pomp ciepła Viessmann Vitocal 200-A / 200-S
Profesjonalny przewodnik po schematach elektrycznych i podłączeniach pomp ciepła Viessmann Vitocal 200-A oraz 200-S. Dokument zawiera szczegółowe plany okablowania dla sprężarek, płyt sterujących, czujników i grzałek przepływowych...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera szczegółowe schematy elektryczne i plany podłączeń dla pomp ciepła Viessmann Vitocal 200-A i 200-S, obejmujące sprężarki, płyty sterujące, czujniki oraz grzałki przepływowe. str. 1, 8, 9, 10
Najważniejsze czynności
- Sprawdzenie połączeń sprężarki 400V str. 8
- Sprawdzenie łańcucha bezpieczeństwa str. 12
- Podłączenie grzałki przepływowej str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czujniki temperatury | NTC 10 kΩ | Typ czujnika temperatury używany w układzie. | str. 10, 11, 15 |
Gdzie szukać w PDF

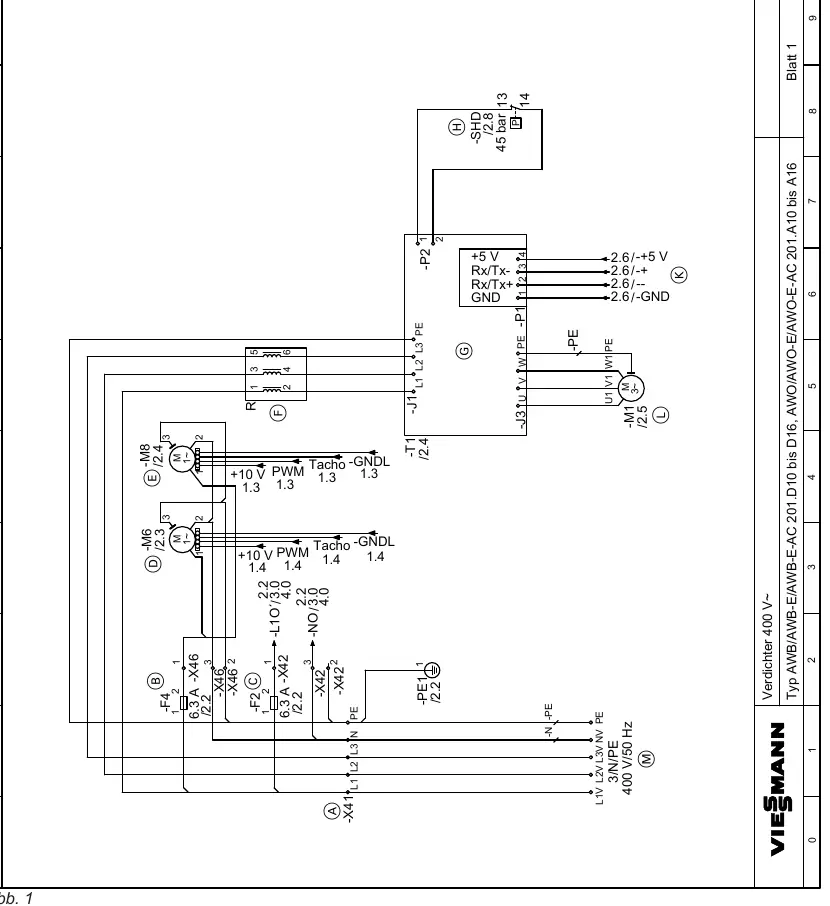

- Schemat sprężarki 400V str. 8
- Schemat sprężarki 230V str. 9
- Schemat płyty EEV 200-S str. 10
- Schemat płyty EEV 200-A str. 11

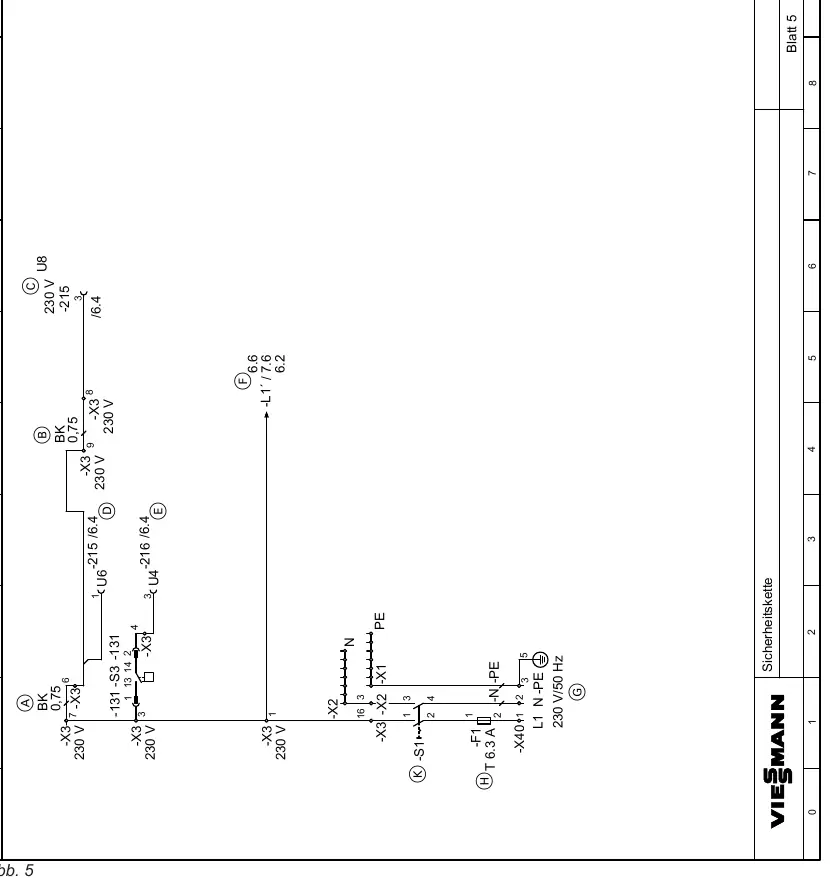

- Schemat łańcucha bezpieczeństwa str. 12

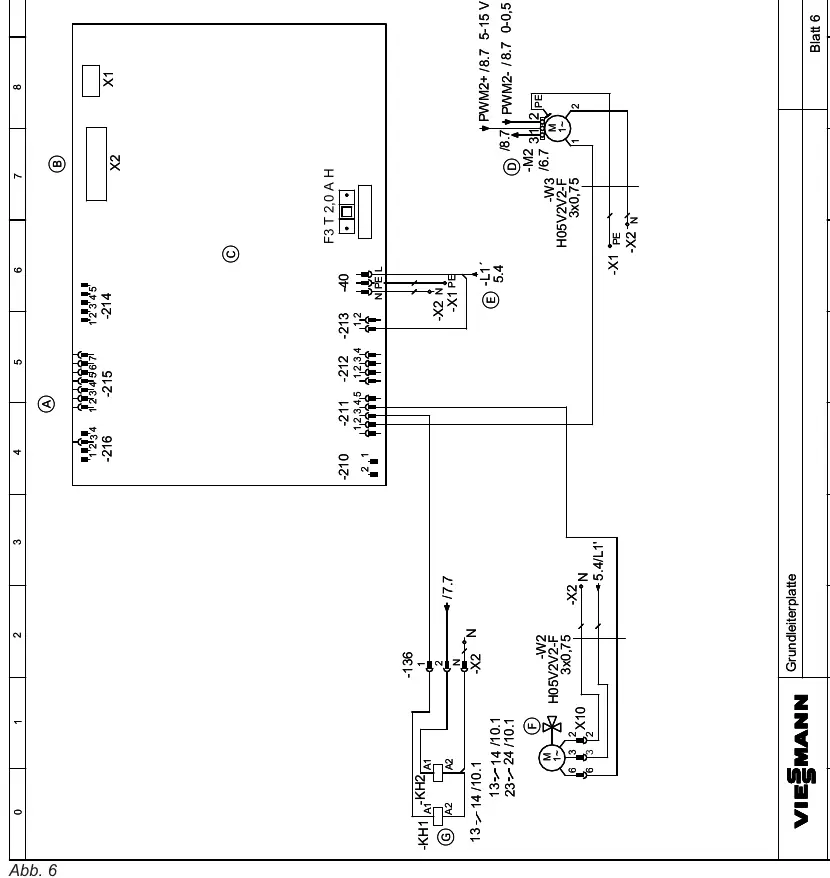

- Schemat płyty głównej str. 13
- Schemat płyty sterownika i czujników str. 15
- Schemat grzałki przepływowej str. 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny plan podłączeń i schematów elektrycznych dla pomp ciepła Viessmann Vitocal 200-A (monoblok) oraz Vitocal 200-S (split). Instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego personelu serwisowego i instalatorów.
Bezpieczeństwo pracy
Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie przestrzegać zasad bezpieczeństwa:
- Odłączenie zasilania: Przed otwarciem obudowy należy odłączyć urządzenie od zasilania (bezpiecznik lub wyłącznik główny) i upewnić się, że nie ma napięcia.
- Czas oczekiwania: Po wyłączeniu zasilania należy odczekać co najmniej 4 minuty, aż napięcie na kondensatorach spadnie do bezpiecznego poziomu.
- Ochrona przed ESD: Przed dotknięciem elektroniki należy dotknąć uziemionego obiektu (np. rury grzewczej), aby rozładować ładunki elektrostatyczne.
- Czynnik chłodniczy: W przypadku modeli z czynnikiem R32 należy zachować szczególną ostrożność, unikać źródeł zapłonu i zapewnić wentylację.
Oznaczenia komponentów
W schematach zastosowano ujednolicone oznaczenia literowe:
- B: Czujniki (ciśnienia, temperatury, termostaty)
- E: Grzałki (olejowa, przepływowa)
- F: Zabezpieczenia (bezpieczniki, przekaźniki termiczne)
- K: Styczniki i przekaźniki
- M: Silniki, pompy obiegowe, zawory, sprężarki
- N: Regulatory
- Q: Wyłączniki główne
- T: Inwertery
- X: Zaciski i złącza
- Y: Zawory przełączające
Przegląd schematów elektrycznych
Dokument zawiera szczegółowe arkusze połączeń:
- Blatt 1: Verdichter 400 V~ (Sprężarka 400V)
- Blatt 2: Verdichter 230 V~ (Sprężarka 230V)
- Blatt 3: EEV-Leiterplatte Vitocal 200-S (Płyta zaworu rozprężnego)
- Blatt 4: EEV-Leiterplatte Vitocal 200-A (Płyta zaworu rozprężnego)
- Blatt 5: Sicherheitskette (Łańcuch bezpieczeństwa)
- Blatt 6: Grundleiterplatte (Płyta główna)
- Blatt 7: Erweiterungsleiterplatte (Płyta rozszerzeń)
- Blatt 8: Regler- und Sensorleiterplatte (Płyta sterownika i czujników)
- Blatt 10: Heizwasser-Durchlauferhitzer (Grzałka przepływowa)
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Brak komunikacji z inwerterem
Sprawdź połączenia na magistrali Modbus (oznaczone jako K na schematach) oraz zasilanie inwertera.
Błąd czujnika temperatury
Sprawdź rezystancję czujnika NTC 10kΩ na odpowiedniej płycie (Regler- und Sensorleiterplatte).
Grzałka przepływowa nie działa
Sprawdź przekaźniki mocy (KH1, KH2) oraz bezpiecznik termiczny (S2) na schemacie Blatt 10.
Przed użyciem
- Upewnij się, że napięcie zasilania jest zgodne z tabliczką znamionową (400V lub 230V).
- Sprawdź ciągłość łańcucha bezpieczeństwa (Sicherheitskette).
- Upewnij się, że wszystkie połączenia wtykowe są poprawnie osadzone.
- Sprawdź uziemienie urządzenia.
- Upewnij się, że wszystkie osłony są poprawnie zamontowane przed włączeniem.
Ilustracje i schematy
- Litery w kółkach (A, B, C...) odnoszą się do legendy pod schematem.
- Liczby przy liniach (np. /7.5) oznaczają odniesienia krzyżowe do innych arkuszy.
- Symbole -X oznaczają listwy zaciskowe.
Zgodność modelu
- Schematy różnią się w zależności od modelu (200-A vs 200-S) oraz napięcia zasilania (230V vs 400V).
- Niektóre komponenty (np. F24, F25) występują tylko w modelu 200-S.
