Instrukcja wymiany modułu sterującego Viessmann VBC 130-A04.100
Profesjonalny przewodnik instalacji i wymiany modułu sterującego Viessmann VBC 130-A04.100. Instrukcja zawiera procedury demontażu, konfiguracji kodów adresowych, uruchomienia oraz listę kodów błędów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja przeznaczona jest dla wykwalifikowanych instalatorów i serwisantów. Dokument opisuje procedurę wymiany modułu sterującego w kotłach Viessmann Vitodens. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne (np. poprzez wyjęcie bezpiecznika lub użycie wyłącznika głównego) oraz zamknąć główny zawór gazu. Należy zabezpieczyć system przed przypadkowym ponownym włączeniem. Ze względu na ryzyko uszkodzenia podzespołów elektronicznych przez wyładowania elektrostatyczne, przed rozpoczęciem prac należy dotknąć uziemionych przedmiotów (np. rur grzewczych lub wodociągowych).
Kompatybilność i zastosowanie
Instrukcja dotyczy wymiany modułów sterujących na nowsze wersje. Poniżej przedstawiono zgodność części:
- 7834 245 (VBC 130-A04.100) zastępuje: VBC 130-A03.100, VBC 130-A03.200, VBC 130-A03.300, VBC 130-A03.400
- 7834 249 (VBC 130-A04.500) zastępuje: VBC 130-A03.500
- 7834 250 (VBC 131-A04.100) zastępuje: VBC 131-A03.100
Procedura wymiany modułu sterującego


- Wyłącz zasilanie kotła.
- Zdejmij jednostkę programującą i odchyl moduł sterujący w dół.
- Otwórz obudowę modułu sterującego.
- Odkręć złącze bagnetowe i wyjmij manometr.
- Odłącz wszystkie wtyczki od modułu sterującego.
- Wymontuj istniejące rozszerzenia (np. H1, H2, moduł LON, moduł kaskadowy) i zainstaluj je w nowym module.
- Przełóż kartę kodową kotła do nowego modułu.
- Zwolnij zatrzaski blokujące i wyjmij stary moduł.
- Włóż nowy moduł sterujący w uchwyt i zabezpiecz zatrzaskami.
- Zamontuj manometr i zabezpiecz złączem bagnetowym.
- Podłącz ponownie wszystkie wtyczki.
- Zamknij obudowę i podnieś moduł sterujący.
- Włóż jednostkę programującą.
Konfiguracja i uruchomienie
Po wymianie modułu konieczne może być ponowne wprowadzenie adresów kodowania. Przed instalacją zaleca się odczytanie i zapisanie wartości z tabeli adresów kodowania (np. 82 dla typu gazu, 06, 28, 31, 6F). Aby zresetować kody do ustawień fabrycznych:
- Naciśnij jednocześnie przyciski L i G przez ok. 2 sekundy.
- Na wyświetlaczu pojawi się "Stand. setting? Yes".
- Potwierdź przyciskiem d lub wybierz "No" przyciskami a/b.
- Po zakończeniu konfiguracji załóż panel przedni i uruchom kocioł, sprawdzając poprawność działania.
Dodatkowe kody adresowe
W połączeniu z nowym modułem można ustawić dodatkowe parametry, takie jak kalibracja cykliczna (adres 16), kalibracja pilna (adres 17) oraz konfiguracja pompy obiegowej (adres 51) dla systemów ze sprzęgłem rozdzielaczowym lub zasobnikiem buforowym.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, kocioł może wyświetlać kody usterek (E1, E2, E3, E7, EA, Eb). Większość błędów związana jest z prądem jonizacji, przepływem wody lub wymianą ciepła. Po usunięciu przyczyny należy nacisnąć przycisk resetowania R.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Sprawdź odstęp między elektrodą jonizacyjną a zespołem siatki palnika. W systemach z otwartą komorą spalania zapobiegaj przedostawaniu się pyłu. Naciśnij przycisk R.
Zapewnij odpowiednią cyrkulację, sprawdź czujnik przepływu, usuń osady i blokady. Naciśnij przycisk R.
Zapewnij odpowiednią wymianę ciepła. Ogranicznik temperatury spowodował wyłączenie. Naciśnij przycisk R.
Sprawdź elektrodę jonizacyjną (zanieczyszczenia, odstęp), przewody i połączenia wtykowe. Sprawdź system spalinowy. Naciśnij przycisk R.
Sprawdź system spalinowy, recyrkulację spalin, typ gazu. W razie powtarzających się błędów wymień kartę kodową kotła.
Przed użyciem
- Odłącz zasilanie elektryczne kotła.
- Zamknij główny zawór gazu.
- Zabezpiecz system przed przypadkowym włączeniem.
- Dotknij uziemionego przedmiotu, aby rozładować ładunki elektrostatyczne.
- Przygotuj oryginalne części zamienne Viessmann.
Ilustracje i schematy

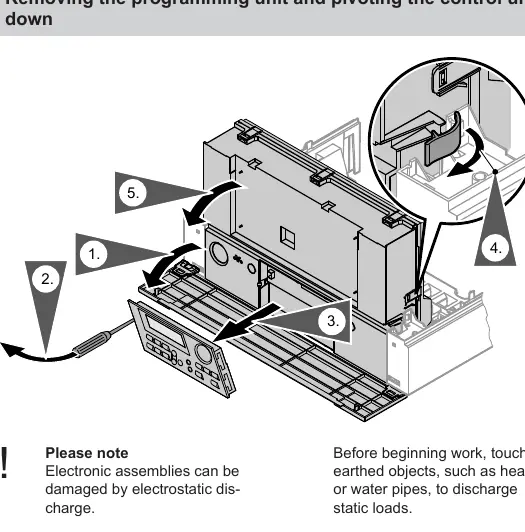

- Schemat demontażu jednostki programującej i odchylania modułu sterującego.

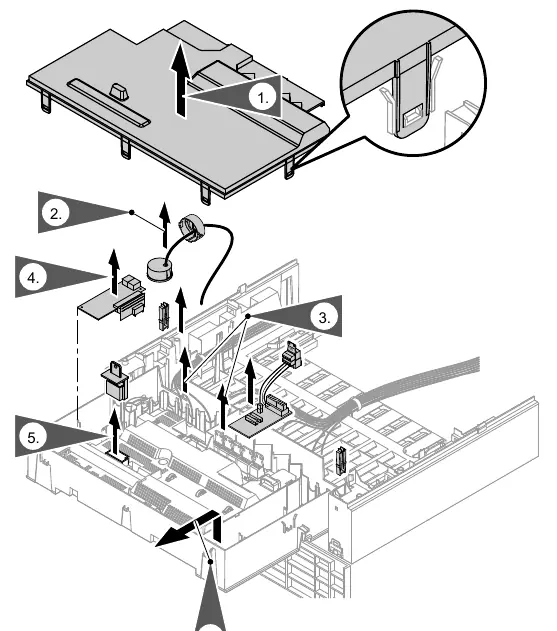

- Schemat kolejności odłączania wtyczek i demontażu manometru z modułu sterującego.
Zgodność modelu
- Instrukcja dotyczy wyłącznie wymiany modułów sterujących w kotłach Vitodens.
- Upewnij się, że numer części zamiennej (np. 7834 245) odpowiada wymienianemu modelowi zgodnie z tabelą na stronie 2.
