Instrukcja obsługi klimatyzatora przypodłogowego Viessmann 12XAK
Poznaj dane techniczne, wymiary, schematy połączeń i wytyczne montażowe dla klimatyzatora przypodłogowego Viessmann 12XAK. Szybki przewodnik po instalacji i specyfikacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera dane techniczne oraz wytyczne instalacyjne dla klimatyzatora przypodłogowego Viessmann 12XAK. Urządzenie jest przeznaczone do pracy w systemach typu split (jednostka wewnętrzna). Kluczowe aspekty obejmują zasilanie z jednostki zewnętrznej, wymagane odstępy montażowe dla zapewnienia prawidłowego przepływu powietrza oraz kompatybilność z systemami sterowania przewodowego i bezprzewodowego.
Opis urządzenia i funkcje
Klimatyzator przypodłogowy 12XAK wyposażony jest w mikroprocesorowy system sterowania, który zapewnia optymalny komfort i efektywność energetyczną. Główne funkcje obejmują:
- Automatyczny restart po zaniku zasilania.
- Funkcję timera (24-godzinny cykl).
- Tryb osuszania i tryb wentylatora.
- Automatyczne sterowanie nawiewem (air sweep).
- Diagnostykę usterek z wyświetlaniem komunikatów o błędach.
- Ochronę przed zamarzaniem wężownicy oraz wysoką temperaturą w trybie grzania.
Montaż i instalacja
Jednostka powinna być montowana na podłodze, przy ścianie, aby zapewnić najlepszą cyrkulację powietrza. Należy unikać blokowania wlotu i wylotu powietrza przez meble lub zasłony.
Wymagane odstępy montażowe:
- Góra: minimum 100 mm (3.9 cala).
- Boki: minimum 150 mm (5.9 cala).
- Przód: zapewnić swobodny dostęp dla przepływu powietrza.
Urządzenie musi być wypoziomowane we wszystkich płaszczyznach. W przypadku braku możliwości grawitacyjnego odprowadzenia skroplin, należy zainstalować opcjonalną pompkę skroplin.
Połączenia elektryczne
Zasilanie główne jest doprowadzane do jednostki zewnętrznej. Połączenie między jednostką wewnętrzną a zewnętrzną wymaga przewodu 14/3 (z uziemieniem) o izolacji 600V. Przewody muszą być zwymiarowane zgodnie z lokalnymi przepisami (NEC lub CEC). W obszarach o silnym polu elektromagnetycznym zaleca się stosowanie przewodu ekranowanego dla połączeń komunikacyjnych.
Konserwacja i obsługa
Urządzenie posiada łatwo dostępne filtry, które należy regularnie czyścić. Wężownice można czyścić od wewnątrz za pomocą węża ciśnieniowego i detergentu po zdjęciu górnego panelu jednostki zewnętrznej. System posiada wbudowaną autodiagnostykę, która ułatwia rozwiązywanie problemów.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zakłócenia komunikacji w obszarach o silnym polu elektromagnetycznym (EMF)
Zastosuj ekranowany przewód 14/2 dla połączenia L2 i (S) między jednostkami, uziemiając ekran tylko po stronie jednostki zewnętrznej.
Niewłaściwe odprowadzanie skroplin
Jeśli grawitacyjne odprowadzanie jest niemożliwe, zainstaluj opcjonalną pompkę skroplin.
Zbyt szybkie cykle pracy (short cycling)
Upewnij się, że wlot i wylot powietrza nie są zasłonięte przez meble lub zasłony.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z 208/230V-1-60Hz.
- Upewnij się, że jednostka jest wypoziomowana we wszystkich płaszczyznach.
- Zapewnij wymagane odstępy montażowe (min. 100mm od góry, 150mm po bokach).
- Upewnij się, że przewody są zwymiarowane zgodnie z NEC lub CEC.
- Sprawdź, czy obie linie chłodnicze są zaizolowane (min. 1/2 cala izolacji).
Parametry w praktyce
- Wymiary (Wys. x Szer. x Gł.)
- 621 x 794 x 200 mm.
- Poziom hałasu (chłodzenie)
- 32.7 - 42.5 dB(A) w zależności od prędkości wentylatora.
Ilustracje i schematy

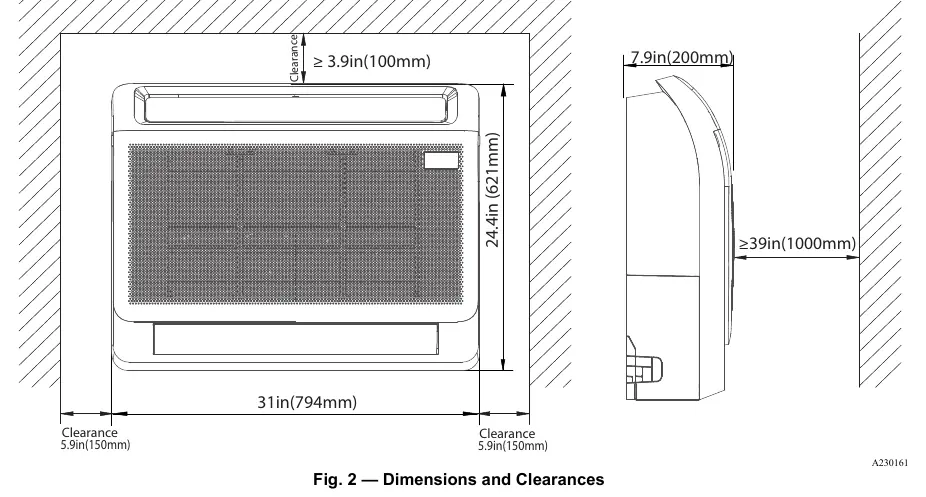

- Fig. 2: Wymiary i wymagane odstępy montażowe dla prawidłowego przepływu powietrza.

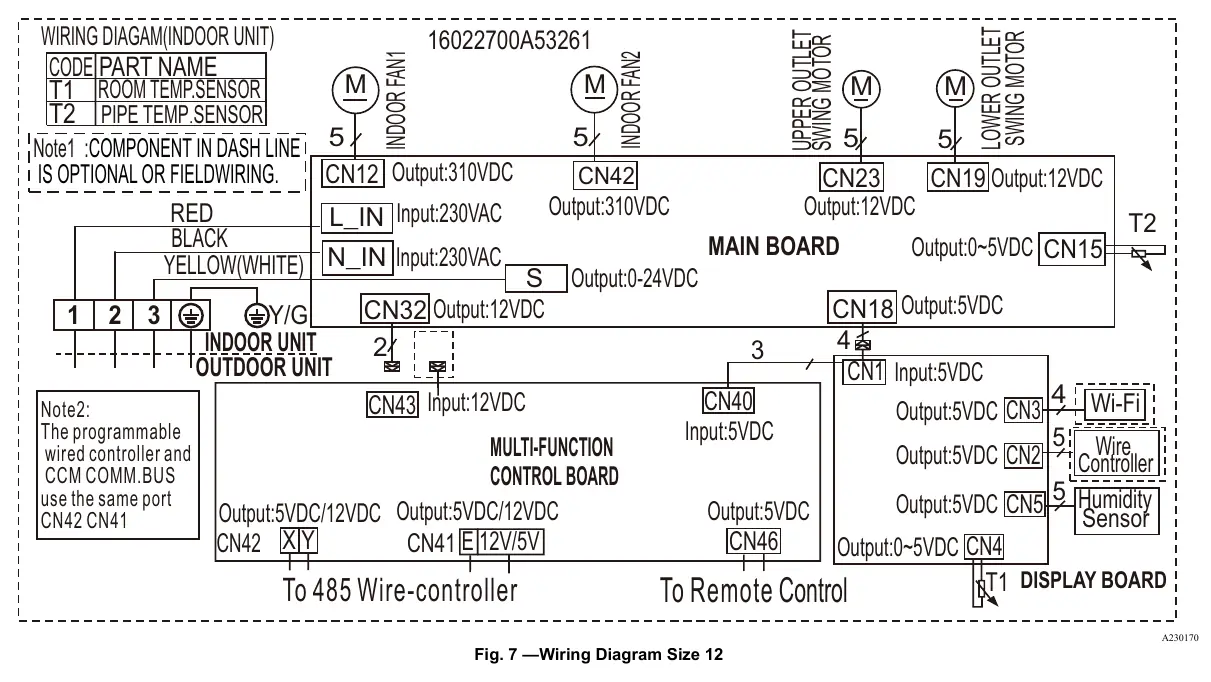

- Fig. 7: Schemat połączeń elektrycznych jednostki wewnętrznej.
Zgodność modelu
- Kompatybilny z jednostkami zewnętrznymi serii 38MA*R (single zone) oraz 38MGR (multi-zone).
