Instrukcja techniczna jednostki wewnętrznej Viessmann DLFSABH i DLFLABH
Poznaj szczegółowe dane techniczne, schematy instalacji, wymiary oraz instrukcje podłączenia jednostek wewnętrznych Viessmann DLFSABH i DLFLABH. Kompletny przewodnik po parametrach pracy i konfiguracji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera dane techniczne, wymiary, schematy instalacji i podłączeń elektrycznych dla jednostek wewnętrznych Viessmann serii DLFSABH i DLFLABH (18K-60K). str. 1, 7, 8
Najważniejsze czynności
- Montaż jednostki str. 5
- Podłączenie elektryczne str. 8, 13, 14
Pierwsze uruchomienie
- Podłączenie zasilania str. 8
Problemy i rozwiązania
Zakłócenia komunikacji
W obszarach o wysokim polu elektromagnetycznym użyj ekranowanego kabla 14/2.
str. 8Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 208/230V-1-60Hz | Napięcie zasilania | str. 7 |
Gdzie szukać w PDF
- Dane techniczne i specyfikacje str. 7, 10, 11
- Schematy instalacji str. 5
- Schematy elektryczne str. 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera dane techniczne, wytyczne instalacyjne oraz schematy elektryczne dla jednostek wewnętrznych typu Air Handler serii Viessmann DLFSABH i DLFLABH. Instrukcja obejmuje modele o wydajności od 18K do 60K BTU.
Opis urządzenia
Jednostki wewnętrzne Viessmann to urządzenia typu Air Handler przeznaczone do współpracy z pompami ciepła. Charakteryzują się cichą pracą, możliwością montażu w różnych pozycjach oraz wbudowanym interfejsem 24V, umożliwiającym sterowanie za pomocą termostatów innych producentów.
Instalacja
Urządzenie zaprojektowano z myślą o elastyczności montażu. Dostępne konfiguracje obejmują:
- Montaż pionowy (upflow/downflow)
- Montaż poziomy (lewo/prawo)
Ważne warunki instalacji:
- Zapewnij odpowiedni prześwit dla przepływu powietrza (minimum 24 cale).
- Urządzenie musi być wypoziomowane we wszystkich płaszczyznach.
- Odpływ skroplin musi być zainstalowany zgodnie z lokalnymi przepisami sanitarnymi.
Podłączenie elektryczne
Zasilanie główne doprowadzane jest do jednostki zewnętrznej, która zasila jednostkę wewnętrzną. Wymagane jest przestrzeganie lokalnych przepisów elektrycznych (NEC/CEC). W przypadku instalacji w obszarach o wysokim polu elektromagnetycznym (EMF) zaleca się stosowanie kabli ekranowanych dla połączeń komunikacyjnych.
Sterowanie
Jednostka wyposażona jest w mikroprocesorowy system sterowania. W zestawie znajduje się bezprzewodowy pilot zdalnego sterowania. Opcjonalnie dostępny jest przewodowy sterownik. Wbudowany interfejs 24V pozwala na podłączenie standardowego termostatu (wymagany termostat 5-przewodowy, 2 heat/1 cool dla grzałek elektrycznych).
Konserwacja i diagnostyka
System posiada wbudowane funkcje autodiagnostyki, które ułatwiają rozwiązywanie problemów. Filtry powietrza są przystosowane do czyszczenia. Regularna konserwacja obejmuje sprawdzanie połączeń elektrycznych oraz drożności odpływu skroplin.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zakłócenia komunikacji
W obszarach o wysokim polu elektromagnetycznym (EMF) użyj ekranowanego kabla 14/2 dla połączenia między jednostkami.
Przegrzewanie się terminali
Upewnij się, że wszystkie przewody są mocno dokręcone. Luźne połączenia mogą powodować awarie i zagrożenie pożarowe.
Przed użyciem
- Sprawdź, czy jednostka jest wypoziomowana we wszystkich płaszczyznach.
- Upewnij się, że zapewniono min. 24 cale prześwitu dla przepływu powietrza.
- Zweryfikuj, czy zasilanie jest zgodne z danymi na tabliczce znamionowej (208/230V).
- Sprawdź, czy odpływ skroplin jest zainstalowany zgodnie z lokalnymi przepisami.
- Upewnij się, że wszystkie przewody są mocno dokręcone.
Parametry w praktyce
- Nominal Capacity
- Wydajność chłodnicza jednostki (od 1.5 do 5 ton).
- MCA (Minimum Circuit Amps)
- Minimalny prąd obwodu wymagany do bezpiecznej pracy urządzenia.
- Static Pressure
- Ciśnienie statyczne, przy którym mierzono przepływ powietrza (CFM).
- Sound Pressure
- Poziom hałasu generowany przez jednostkę w dB(A) przy różnych prędkościach wentylatora.
Ilustracje i schematy
- Rysunki wymiarowe pokazują kluczowe punkty przyłączeniowe (gaz, ciecz, odpływ).
- Schematy instalacji ilustrują montaż w pionie (upflow/downflow) oraz w poziomie (lewo/prawo).

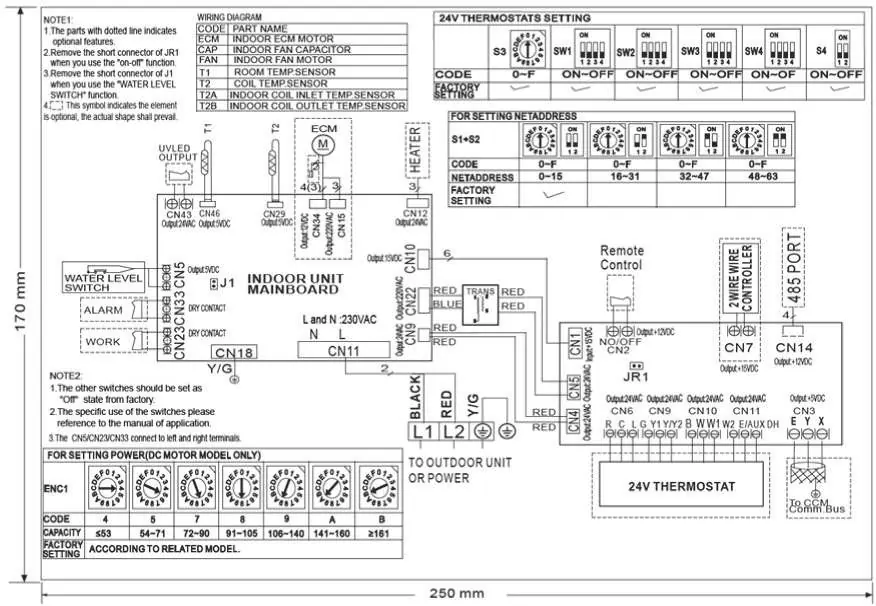

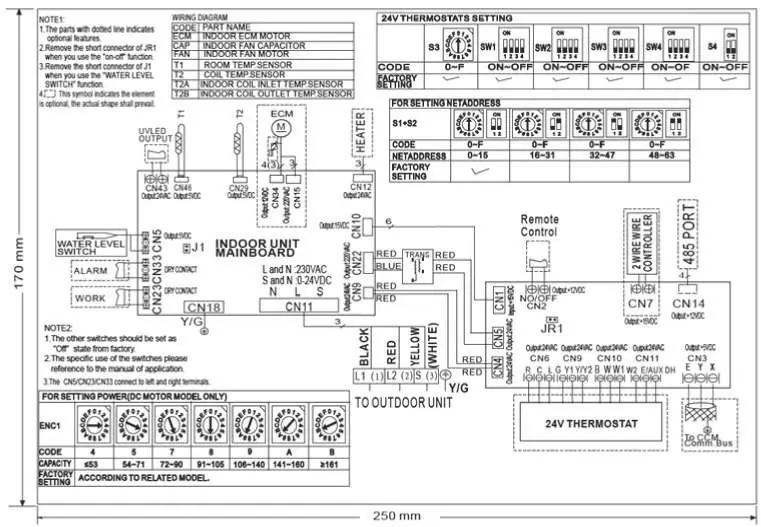

- Schematy elektryczne pokazują podłączenia płyty głównej i interfejsu 24V.
Zgodność modelu
- Jednostka wymaga zasilania z jednostki zewnętrznej.
- Wymagany jest konwencjonalny termostat 5-przewodowy (2 heat/1 cool dla grzałek elektrycznych).
- Kompatybilność z akcesoriami (grzałki elektryczne, oczyszczacze powietrza) zależy od modelu jednostki.
