Instrukcja obsługi jednostki wewnętrznej Viessmann VITOCAL IND-A
Kompletny przewodnik po instalacji i obsłudze jednostki wewnętrznej Viessmann VITOCAL IND-A (modele 18XAK-60XAK). Zawiera dane techniczne, schematy okablowania, instrukcje montażu oraz specyfikacje przepływu powietrza.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jednostka wewnętrzna Viessmann VITOCAL IND-A (modele 18XAK-60XAK) to system typu air handler przeznaczony do instalacji w różnych pozycjach (upflow, downflow, poziome). Wymaga zasilania 208/230V i może być sterowana za pomocą dedykowanego sterownika przewodowego lub zewnętrznego termostatu 24V. str. 1, 2, 5
Najważniejsze czynności
- Montaż jednostki str. 5, 8
- Podłączenie elektryczne str. 8, 9
- Konfiguracja komunikacji str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 208/230V-1-60 | Napięcie, faza, częstotliwość | str. 7 |
| Czynnik chłodniczy | R410A | Typ czynnika | str. 7 |
Gdzie szukać w PDF
- Dane techniczne i modele str. 1, 3
- Instalacja i montaż str. 5, 8
- Okablowanie str. 9, 14
- Specyfikacje str. 7, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy jednostek wewnętrznych typu Air Handler z serii Viessmann VITOCAL IND-A (modele 18XAK, 24XAK, 30XAK, 36XAK, 48XAK, 60XAK). Dokument zawiera kluczowe dane techniczne, wytyczne dotyczące instalacji w różnych pozycjach (multi-poise), schematy okablowania oraz informacje o konfiguracji sterowania.
Opis urządzenia
Jednostka wewnętrzna to system typu air handler przeznaczony do współpracy z pompami ciepła. Urządzenie charakteryzuje się elastycznością montażu, wbudowaną diagnostyką oraz możliwością sterowania za pomocą dedykowanego sterownika przewodowego lub zewnętrznego termostatu 24V.
Instalacja i montaż
Urządzenie wspiera instalację typu multi-poise, co pozwala na montaż w następujących konfiguracjach:
- Pionowy nawiew (Upflow)
- Nawiew w dół (Downflow)
- Poziomy prawy (Horizontal Right)
- Poziomy lewy (Horizontal Left)
Ważne wskazówki montażowe:
- Jednostka musi być wypoziomowana we wszystkich płaszczyznach.
- Należy zapewnić odpowiednią przestrzeń serwisową i przepływ powietrza zgodnie z rysunkami technicznymi.
- Wymagane jest zapewnienie wsparcia dla wagi urządzenia.
- Drenaż musi być zainstalowany zgodnie z lokalnymi przepisami sanitarnymi.

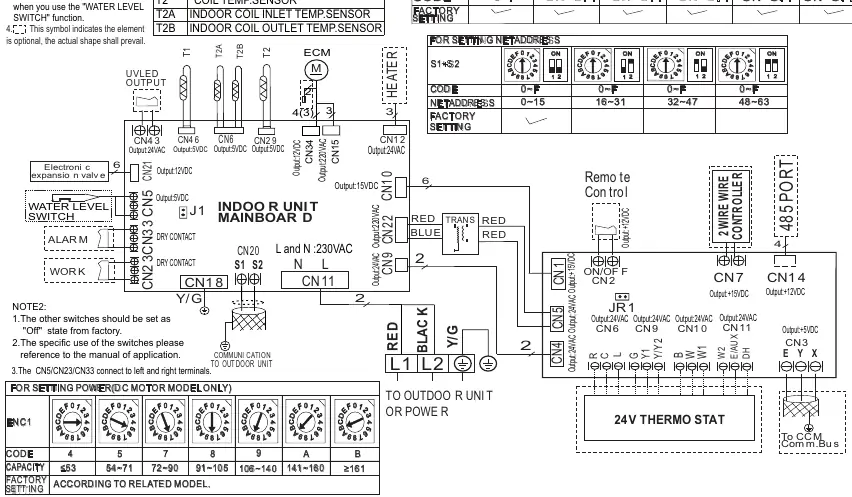

Okablowanie
Przed przystąpieniem do prac elektrycznych należy upewnić się, że zasilanie jest odłączone. Instalacja musi być zgodna z przepisami NEC lub CEC.
- Zasilanie: Wymagane jest zasilanie 208/230V.
- Komunikacja: Dostępne są dwie opcje komunikacji: RS485 (S1-S2) lub 24V (wymaga 8-żyłowego kabla termostatu).
- Ostrzeżenie: Nie należy łączyć przewodu zasilającego z linią komunikacyjną.
Sterowanie
Jednostka wyposażona jest w interfejs 24V, który umożliwia sterowanie za pomocą zewnętrznego termostatu (wymagany termostat 5-przewodowy, dla grzania elektrycznego wymagany termostat 2-heat/1-cool). Opcjonalnie dostępny jest przewodowy sterownik zdalny KSACN1001.
Dane techniczne
Urządzenie posiada wbudowane zabezpieczenia, takie jak ochrona przed zamarzaniem wężownicy, ochrona przed wysoką temperaturą oraz opóźnienie startu sprężarki. Szczegółowe parametry przepływu powietrza (CFM), ciśnienia statycznego oraz poziomu hałasu znajdują się w tabelach specyfikacji w pełnej dokumentacji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Brak komunikacji między jednostkami
Sprawdź okablowanie komunikacyjne (opcja 1: RS485 lub opcja 2: 24V) zgodnie z tabelą 6 w instrukcji.
Jednostka nie uruchamia się
Sprawdź zasilanie, bezpieczniki oraz czy panel serwisowy jest poprawnie zamknięty.
Błąd w instalacji elektrycznej
Upewnij się, że użyto kabla miedzianego i że wszystkie połączenia są dokręcone zgodnie z NEC/CEC.
Przed użyciem
- Sprawdź napięcie zasilania (208/230V).
- Upewnij się, że wybrano odpowiednią lokalizację zapewniającą cyrkulację powietrza.
- Sprawdź, czy jednostka jest wypoziomowana.
- Upewnij się, że zapewniono wymagane odstępy (clearances).
- Sprawdź, czy przewody są zgodne z lokalnymi przepisami (NEC/CEC).
Parametry w praktyce
- Static Pressure
- Ciśnienie statyczne - opór powietrza w systemie kanałów.
Ilustracje i schematy
- Fig. 4-7: Ilustracje montażu w różnych pozycjach (upflow, downflow, poziome).
- Fig. 11: Schemat podłączenia zasilania jednostki wewnętrznej.
- Fig. 14: Schemat interfejsu 24V dla termostatów zewnętrznych.
Zgodność modelu
- Wymaga zewnętrznego termostatu 24V (5-przewodowy dla standardu, 2-heat/1-cool dla grzania elektrycznego).
- Kompatybilny z akcesoriami grzewczymi (Electric Heater Kits) i oczyszczaczami powietrza (wymagają oddzielnego zasilania).
