Instrukcja techniczna kolektora słonecznego Viessmann Vitosol 200-T SP2A
Poznaj dane techniczne i wytyczne instalacyjne kolektora próżniowego Viessmann Vitosol 200-T SP2A. Przewodnik zawiera informacje o montażu na dachach skośnych i płaskich, obliczaniu przepływów oraz specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Vitosol 200-T SP2A to próżniowy kolektor słoneczny oparty na zasadzie rury cieplnej (heat pipe). Jest przeznaczony do montażu na dachach skośnych, płaskich, ścianach oraz balkonach. Umożliwia wymianę rur bez opróżniania układu. str. 2
Najważniejsze czynności
- Obliczanie odległości między rzędami str. 7
- Dobór trybu przepływu str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna temperatura stagnacji | 292°C (557°F) | Maksymalna temperatura pracy | str. 3 |
| Dopuszczalne ciśnienie robocze | 6 bar (87 psig) | Maksymalne ciśnienie w układzie | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Opis produktu str. 2
- Specyfikacja techniczna str. 3
- Instalacja na dachach skośnych str. 4, 5
- Instalacja na dachach płaskich str. 6, 7, 8
- Przykłady instalacji str. 9
- Przepływy str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kolektor próżniowy Viessmann Vitosol 200-T SP2A jest przeznaczony do podgrzewania ciepłej wody użytkowej, wspomagania systemów grzewczych oraz podgrzewania wody basenowej. Urządzenie wykorzystuje zasadę rury cieplnej (heat pipe), co zapewnia wysoką niezawodność operacyjną. Kluczową cechą jest tzw. "suche połączenie" (dry connection), umożliwiające obracanie i wymianę rur bez konieczności opróżniania układu.
Opis i zasada działania
Wewnątrz każdej rury próżniowej znajduje się metalowy absorber z powłoką selektywną. Ciepło jest przekazywane do rury cieplnej wypełnionej cieczą odparowującą. Para unosi się do skraplacza, gdzie oddaje ciepło do czynnika grzewczego, po czym skrapla się i wraca do rury cieplnej. Kąt nachylenia kolektora musi być większy niż 0°, aby zapewnić cyrkulację cieczy.
Dane techniczne
- Maksymalna temperatura stagnacji: 292°C (557°F)
- Dopuszczalne ciśnienie robocze: 6 bar (87 psig)
- Dostępne wersje: 1.26 m² (10 rur), 1.51 m² (12 rur), 3.03 m² (24 rury)
- Przyłącze: ¾ cala (22 mm)
Instalacja

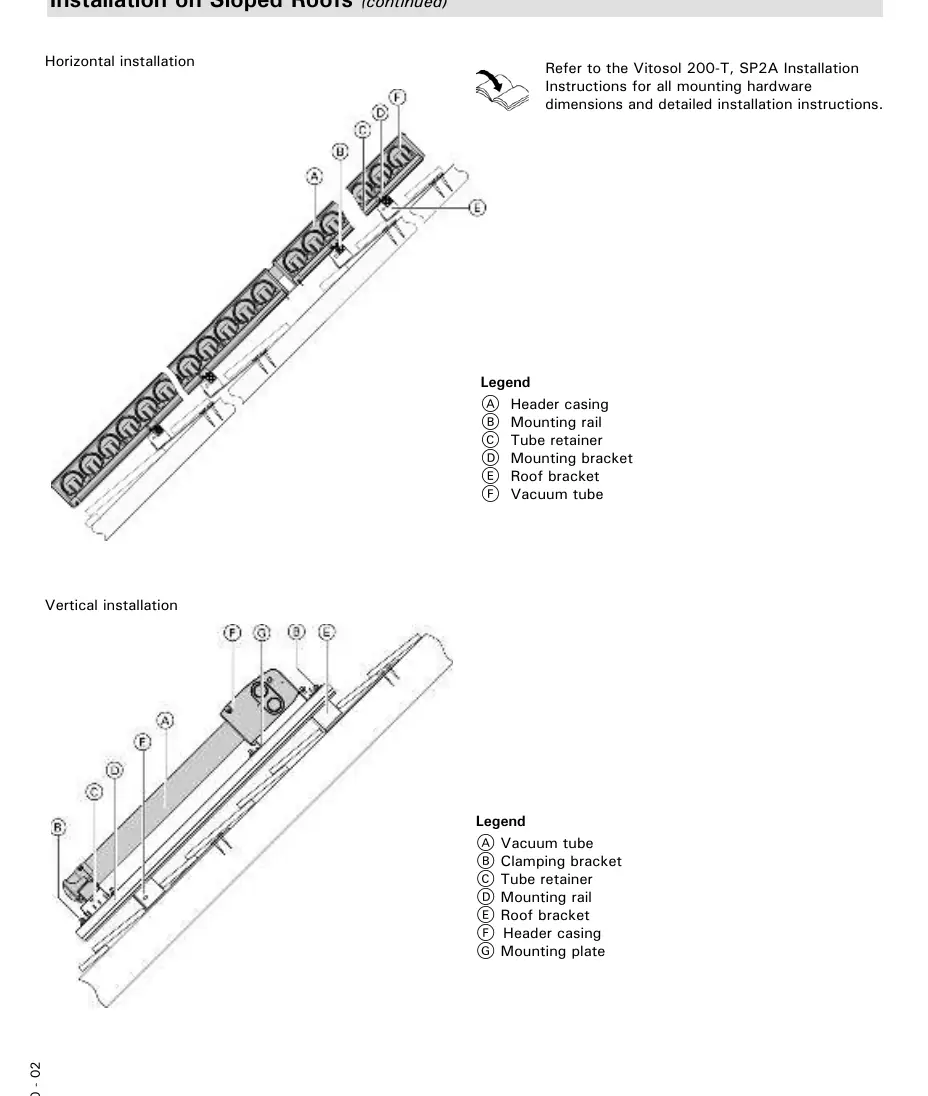

Kolektory można montować na dachach skośnych, płaskich, na ścianach oraz w sposób wolnostojący. W przypadku dachów skośnych możliwe jest ustawienie pionowe lub poziome. Przy montażu na dachach płaskich należy uwzględnić balast zabezpieczający przed przesunięciem, przewróceniem lub podniesieniem przez wiatr, zgodnie z lokalnymi przepisami (np. DIN 1055).
Obliczanie odległości między rzędami
Aby uniknąć zacienienia kolektorów w okresach niskiego słońca, należy zachować odpowiednią odległość (wymiar z). Oblicza się ją na podstawie wysokości kolektora (h), kąta nachylenia (α) oraz kąta słońca (β) w najkrótszym dniu roku.
Przepływy i tryby pracy
Systemy wymagają doboru odpowiedniego przepływu (wysoki, średni lub niski tryb przepływu) w zależności od wielkości instalacji. Tryb wysokiego przepływu jest zalecany dla mniejszych systemów (poniżej 50 rur), natomiast tryby średniego i niskiego przepływu są przeznaczone dla większych instalacji, aby zredukować straty ciśnienia i rozmiary orurowania.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zacienienie kolektorów w okresach niskiego słońca
Oblicz minimalną odległość między rzędami (wymiar z) zgodnie z wzorem: z = (sin(180° - (α+β)) / sin(β)) * h.
Niewłaściwy przepływ w instalacji
Dostosuj tryb przepływu (wysoki, średni, niski) w zależności od liczby rur i wielkości instalacji, korzystając z tabeli przepływów w instrukcji.
Przed użyciem
- Sprawdź, czy kąt nachylenia kolektora jest większy niż 0°.
- Upewnij się, że system jest napełniony i pod ciśnieniem.
- Zweryfikuj nośność konstrukcji dachu dla wymaganego balastu (w przypadku dachów płaskich).

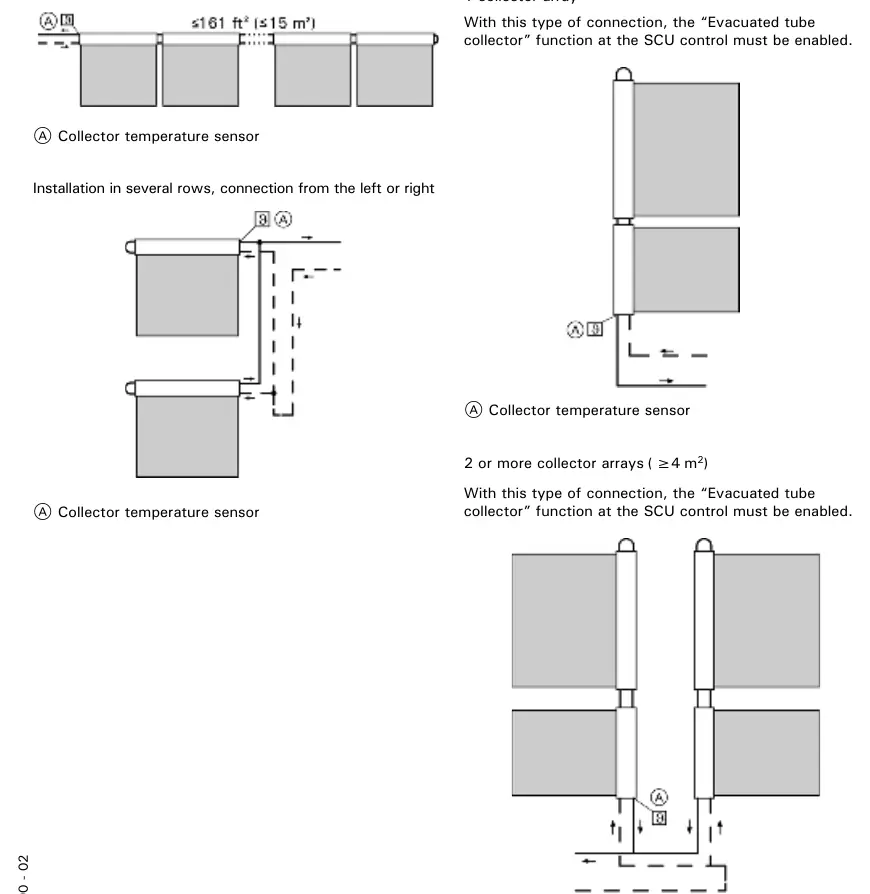

- Upewnij się, że w przypadku łączenia szeregowego nie przekroczono 15 m² powierzchni absorbera.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna temperatura stagnacji
- Maksymalna temperatura, jaką może osiągnąć kolektor w przypadku braku odbioru ciepła (292°C).
- Dopuszczalne ciśnienie robocze
- Maksymalne ciśnienie w układzie solarnej instalacji (6 bar).
Ilustracje i schematy
- Schemat na stronie 2 przedstawia budowę kolektora: wymiennik ciepła, skraplacz, absorber, rura cieplna i rura próżniowa.
- Schemat na stronie 7 ilustruje sposób obliczania odległości między rzędami kolektorów w celu uniknięcia zacienienia.
Zgodność modelu
- Kolektory spełniają wymagania znaku ekologicznego 'Blue Angel' (RAL UZ 73).
- Testowane zgodnie z Solar KEYMARK, EN 12975 oraz SRCC OG-100.
