Instrukcja serwisowa kotła kondensacyjnego Viessmann Vitorondens 200-T
Profesjonalna instrukcja serwisowa dla kotła olejowego Viessmann Vitorondens 200-T. Zawiera szczegółowe procedury uruchomienia, konserwacji, czyszczenia wymiennika ciepła oraz schematy części zamiennych.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja serwisowa Viessmann Vitorondens 200-T zawiera procedury uruchomienia, konserwacji, czyszczenia wymiennika ciepła oraz listę części zamiennych dla autoryzowanych serwisantów. str. 1, 6, 7
Najważniejsze czynności
- Napełnianie instalacji grzewczej str. 7, 8
- Czyszczenie wymiennika ciepła str. 9, 11, 12, 13
Pierwsze uruchomienie
- Sprawdź ciśnienie w naczyniu przeponowym, zamknij bypass, napełnij instalację przez zawór napełniający w powrocie. str. 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Nieszczelność połączeń spalinowych
Sprawdź uszczelki i dokręcenie połączeń. Ślady kondensatu wskazują na nieszczelność.
str. 15Konserwacja i reset
- Regularne czyszczenie wymiennika ciepła i kontrola uszczelek. str. 9, 11, 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa | 20,2 - 53,7 kW | Zakres mocy w zależności od modelu. | str. 24 |
| Maksymalne ciśnienie | 3 bar | Dopuszczalne ciśnienie robocze. | str. 16 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4, 5
- Uruchomienie i konserwacja str. 7, 15
- Części zamienne str. 16, 22
- Dane techniczne str. 24
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa jest przeznaczona wyłącznie dla autoryzowanych instalatorów i serwisantów. Zawiera wytyczne dotyczące bezpiecznej obsługi, uruchomienia, konserwacji oraz naprawy kotła olejowego Viessmann Vitorondens 200-T (Typ BR2A). Przed przystąpieniem do prac należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym odcięcia zasilania elektrycznego oraz dopływu paliwa.
Erstinbetriebnahme (Pierwsze uruchomienie)
Proces uruchomienia obejmuje:
- Napełnianie instalacji grzewczej: Należy używać wody o jakości wody pitnej. W przypadku twardości powyżej 16,8 °dH wymagane jest zmiękczanie.
- Odpowietrzanie: Należy przeprowadzić odpowietrzanie instalacji oraz kotła przy użyciu zaworów odpowietrzających.
- Sprawdzenie ciśnienia: Należy skontrolować ciśnienie w naczyniu przeponowym przed napełnieniem.
Inspektion und Wartung (Inspekcja i konserwacja)
Regularna konserwacja jest niezbędna dla zachowania sprawności urządzenia:
- Czyszczenie wymiennika ciepła: Należy czyścić wymiennik od strony spalinowej. Nie używać szczotek drucianych ani ostrych narzędzi, które mogłyby uszkodzić powierzchnię. Zaleca się stosowanie szczotek z tworzywa sztucznego.
- Kontrola uszczelek: Sprawdzić stan uszczelek i sznurów uszczelniających drzwiczki kotła. W razie uszkodzeń wymienić na nowe.
- Siphon i neutralizacja: Czyścić syfon kondensatu oraz sprawdzać działanie instalacji neutralizacji (jeśli występuje).
- Kontrola spalin: Sprawdzić szczelność połączeń po stronie spalinowej.
Dane techniczne
Kocioł występuje w różnych wariantach mocy znamionowej od 20,2 kW do 53,7 kW. Szczegółowe parametry elektryczne oraz temperatury spalin znajdują się w tabeli danych technicznych w sekcji 4 instrukcji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zanieczyszczony wymiennik ciepła
Wyczyść wymiennik ciepła za pomocą szczotki z tworzywa sztucznego. Nie używaj szczotek drucianych, aby uniknąć korozji.
Niskie ciśnienie w instalacji
Sprawdź ciśnienie w naczyniu przeponowym. Jeśli jest za niskie, uzupełnij azot, a następnie napełnij instalację wodą do wymaganego ciśnienia.
Nieszczelność połączeń spalinowych
Sprawdź stan uszczelek i dokręcenie połączeń. Ślady kondensatu wskazują na nieszczelność.
Przed użyciem
- Sprawdź ciśnienie w naczyniu przeponowym
- Zamknij zawór obejściowy (bypass) przed napełnianiem
- Upewnij się, że instalacja jest odpowietrzona
- Sprawdź szczelność połączeń po stronie wodnej i spalinowej
- Upewnij się, że używasz oryginalnych części zamiennych Viessmann
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc znamionowa
- Zakres od 20,2 kW do 53,7 kW w zależności od modelu.
- Dopuszczalne ciśnienie robocze
- Maksymalnie 3 bar.
Ilustracje i schematy
- Schematy przedstawiają procedurę napełniania instalacji przez zawór napełniający w powrocie.

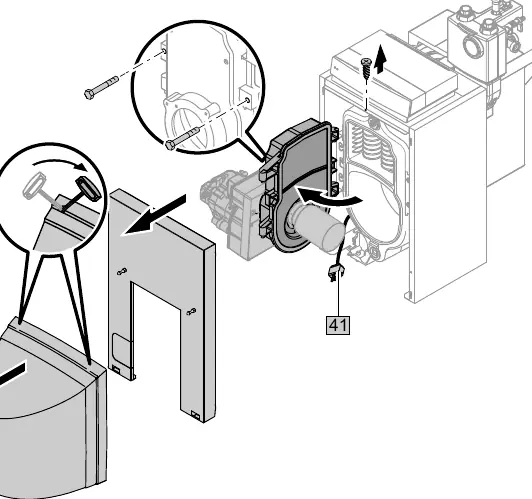

- Rysunki pokazują sposób otwierania drzwiczek kotła w celu czyszczenia wymiennika.
- Schematy części zamiennych ułatwiają identyfikację komponentów (np. wymiennik, syfon, izolacja).
