Instrukcja planowania i obsługi kotłów olejowych Viessmann Vitorondens i Vitoladens
Kompletny przewodnik po instrukcji kotłów olejowych Viessmann Vitorondens 200-T, Vitoladens 300-C oraz Vitoladens 300-T. Zawiera dane techniczne, wytyczne instalacyjne, schematy hydrauliczne oraz informacje o sterownikach Vitotronic.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne planowania, instalacji i obsługi kotłów olejowych Viessmann Vitorondens 200-T, Vitoladens 300-C oraz 300-T, w tym dane techniczne, schematy podłączeń hydraulicznych oraz konfigurację sterowników Vitotronic. str. 1, 3, 5, 15
Najważniejsze czynności
- Montaż i instalacja kotła str. 61, 62, 63
- Konfiguracja sterownika Vitotronic str. 74, 76, 77
Konserwacja i reset
- Coroczna konserwacja przez serwis str. 63
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc cieplna Vitorondens 200-T (BR2A) | 20,2 - 53,7 kW | Zakres mocy nominalnej | str. 7 |
| Moc cieplna Vitoladens 300-C | 10,3 - 28,9 kW | Zakres mocy nominalnej | str. 17 |
Gdzie szukać w PDF
- Vitorondens 200-T str. 4, 5, 6, 7
- Vitoladens 300-C str. 13, 14, 15, 16
- Vitoladens 300-T str. 19, 20, 21, 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja stanowi kompleksowy przewodnik planowania, instalacji i obsługi kotłów olejowych Viessmann serii Vitorondens 200-T oraz Vitoladens 300-C i 300-T. Dokument zawiera szczegółowe dane techniczne, wymiary, wytyczne dotyczące montażu, podłączeń hydraulicznych oraz konfiguracji sterowników Vitotronic.
Opis urządzeń
Instrukcja obejmuje następujące modele kotłów olejowych:
- Vitorondens 200-T (typy BR2A, J2RA)
- Vitoladens 300-C (typy BC3B, J3RB)
- Vitoladens 300-T (typ VW3B)
Urządzenia te są przeznaczone do pracy w systemach grzewczych z wykorzystaniem oleju opałowego EL, w tym z domieszkami biokomponentów.
Instalacja i montaż
Kluczowe aspekty instalacji obejmują:
- Aufstellraum (Pomieszczenie instalacyjne): Pomieszczenie musi spełniać wymogi przepisów budowlanych, być dobrze wentylowane i zabezpieczone przed mrozem.
- Abgassystem (System spalinowy): Wymagane jest przestrzeganie wytycznych dotyczących odprowadzania spalin. Przed rozpoczęciem prac należy skonsultować się z kominiarzem.
- Brennstoff (Paliwo): Kotły są przystosowane do pracy z olejem opałowym DIN 51603-1 EL oraz mieszankami biokomponentów (FAME) do 20%.
Hydraulika i podłączenia
Instrukcja zawiera szczegółowe schematy podłączeń hydraulicznych dla różnych konfiguracji, w tym podłączenia zasobników ciepłej wody użytkowej (Vitocell 100/300). Należy zwrócić uwagę na dopuszczalne ciśnienie robocze (3 bar) oraz wymagania dotyczące jakości wody grzewczej (VDI 2035).
Regulacja i sterowanie
Kotły współpracują ze sterownikami Vitotronic (np. 100 KC2B, 200 KO1B, 200 KO2B, 200 KW6B). Sterowniki te umożliwiają:
- Witterungsgeführte Regelung (Regulację pogodową)
- Zarządzanie obiegami grzewczymi z mieszaczami
- Sterowanie przygotowaniem ciepłej wody użytkowej
- Komunikację przez moduł LON lub Vitoconnect
Konserwacja
Zaleca się coroczną konserwację urządzenia przez wykwalifikowany serwis, obejmującą czyszczenie komory spalania i sprawdzenie szczelności układu olejowego.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd w pracy palnika
Sprawdź ustawienia sterownika Vitotronic, czystość filtra oleju oraz drożność przewodów spalinowych.
Niewłaściwa temperatura wody grzewczej
Sprawdź ustawienia krzywej grzewczej w sterowniku oraz poprawność działania czujników temperatury.
Przed użyciem
- Sprawdź szczelność instalacji olejowej
- Upewnij się, że przewody spalinowe są drożne
- Sprawdź ciśnienie w instalacji grzewczej (zgodnie z danymi technicznymi)
- Upewnij się, że sterownik Vitotronic jest poprawnie skonfigurowany
- Sprawdź, czy w pomieszczeniu zapewniona jest odpowiednia wentylacja
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Nenn-Wärmeleistung
- Nominalna moc cieplna urządzenia w kW (przy różnych temperaturach zasilania/powrotu)
- Zul. Betriebsdruck
- Dopuszczalne ciśnienie robocze instalacji (bar/MPa)
- Schall-Leistungspegel
- Poziom mocy akustycznej urządzenia w dB(A)
Ilustracje i schematy

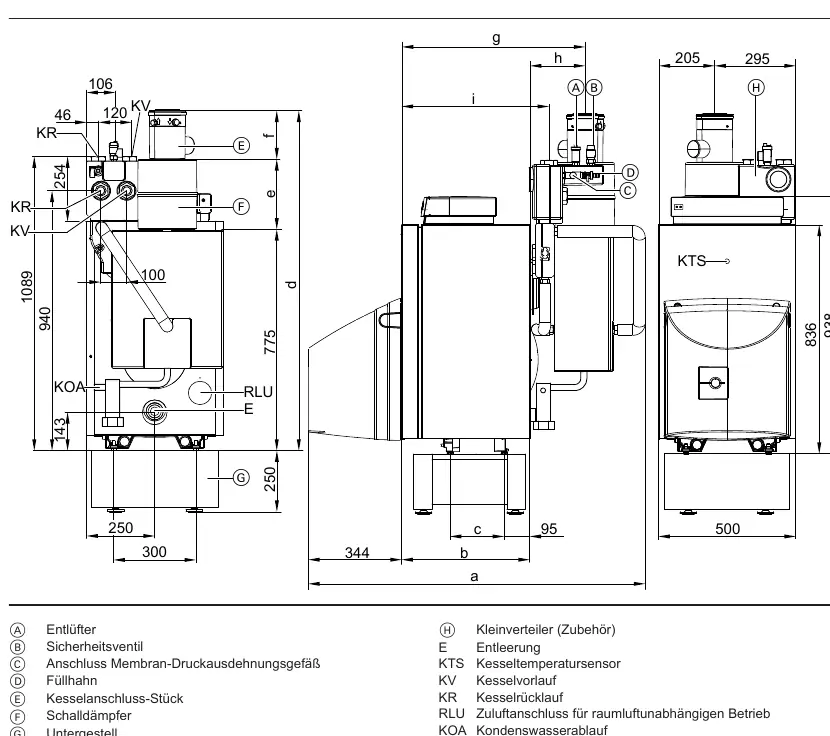

- Schematy wymiarowe (Maßtabelle) dla poszczególnych modeli kotłów

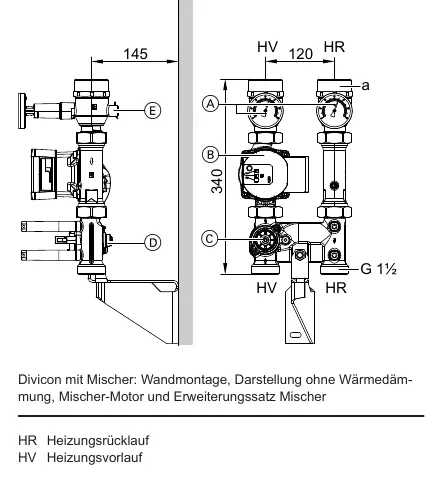

- Schematy hydrauliczne podłączenia zasobników Vitocell
- Charakterystyki pomp obiegowych (Druckverlustdiagramme)
Zgodność modelu
- Kompatybilne z zasobnikami ciepłej wody użytkowej serii Vitocell 100 i 300
- Wymaga dedykowanych sterowników Vitotronic
- Możliwość rozbudowy o moduły komunikacyjne LON i Vitoconnect
