Instrukcja montażu kaskady spalinowej Viessmann Vitodens 200-W
Kompletny przewodnik instalacji kaskady spalinowej dla systemów wielokotłowych Viessmann Vitodens 200-W. Zawiera wytyczne dotyczące montażu, wymiarowania, bezpieczeństwa oraz instalacji w szachcie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu kaskady spalinowej dla systemów wielokotłowych Vitodens 200-W. System umożliwia podłączenie do 4 kotłów, wymaga nachylenia kolektora min. 3° oraz montażu zaworów zwrotnych spalin nad każdym kotłem. str. 1
Najważniejsze czynności
- Przycięcie zaworów zwrotnych spalin str. 6, 8
- Zapewnienie nachylenia kolektora 3° str. 4, 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nachylenie kolektora | min. 3° | Ok. 50 mm/m w stronę kotła | str. 4, 5 |
| Maksymalna liczba kotłów | 4 | Maksymalna liczba kotłów w jednej kaskadzie | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Bezpieczeństwo i informacje ogólne str. 1, 2
- Komponenty systemu str. 3
- Montaż kaskady str. 4, 5, 6, 7
- Montaż w szachcie str. 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja przeznaczona jest dla wykwalifikowanych instalatorów i dotyczy montażu kaskady spalinowej dla systemów wielokotłowych opartych na urządzeniach Viessmann Vitodens 200-W (45 do 105 kW). System pozwala na podłączenie do 4 kotłów do wspólnego przewodu spalinowego pracującego w nadciśnieniu.
Zasady bezpieczeństwa
Prace instalacyjne, uruchomienie, konserwacja i naprawy muszą być wykonywane wyłącznie przez wykwalifikowany personel (inżynierów ciepłownictwa lub instalatorów). Przed przystąpieniem do prac należy:
- Odłączyć zasilanie elektryczne (np. poprzez wyjęcie bezpiecznika lub użycie wyłącznika głównego) i zabezpieczyć przed przypadkowym włączeniem.
- W przypadku zasilania gazowego, zamknąć główny zawór odcinający gaz i zabezpieczyć przed nieautoryzowanym otwarciem.
- Stosować wyłącznie oryginalne części zamienne dostarczone lub zatwierdzone przez firmę Viessmann.
Informacje instalacyjne
Podstawowe wymogi techniczne dla systemu kaskadowego:
- Możliwość podłączenia do 4 kotłów do wspólnego przewodu spalinowego.
- System pracuje w trybie nadciśnieniowym.
- Wymagane jest zainstalowanie zaworu zwrotnego spalin nad każdym kotłem w miejscu połączenia z kolektorem.
- Przewód spalinowy (kolektor) musi być poprowadzony z nachyleniem w górę wynoszącym co najmniej 3° (ok. 50 mm/m) w stronę kotła.
- Połączenie między zaworem zwrotnym a kolektorem powinno być poziome lub z lekkim spadkiem w stronę kolektora.
- Dla urządzeń o łącznej mocy powyżej 50 kW wymagane są otwory nawiewne powietrza do spalania prowadzące na zewnątrz.
Komponenty systemu
Standardowy zestaw kaskady wielokotłowej zawiera:
- Kolektor spalin.
- Zawory zwrotne spalin.
- Element końcowy z odpływem kondensatu.
- Syfon z wężem.
Montaż kaskady spalinowej
Montaż może odbywać się w szeregu lub w bloku z ramą montażową. Kluczowe kroki obejmują:
- Przycięcie zaworów zwrotnych spalin zgodnie z oznaczeniami, zależnie od liczby kotłów i odstępów między nimi.
- Montaż i wyrównanie zaworów zwrotnych.
- Przycięcie kolektorów spalin do odpowiedniej długości (maks. 300 mm między kotłami).
- Montaż elementów końcowych i podłączenie syfonu do kanalizacji z zachowaniem spadku.
Montaż przewodu spalinowego w szachcie
Podczas instalacji w szachcie należy:
- Zabezpieczyć szynę wsporczą w ścianie szachtu.
- Zastosować pastę smarującą na uszczelkach rur.
- Zainstalować elementy dystansowe co 2 do 5 metrów.
- Używać liny montażowej do opuszczania rur w szachcie.

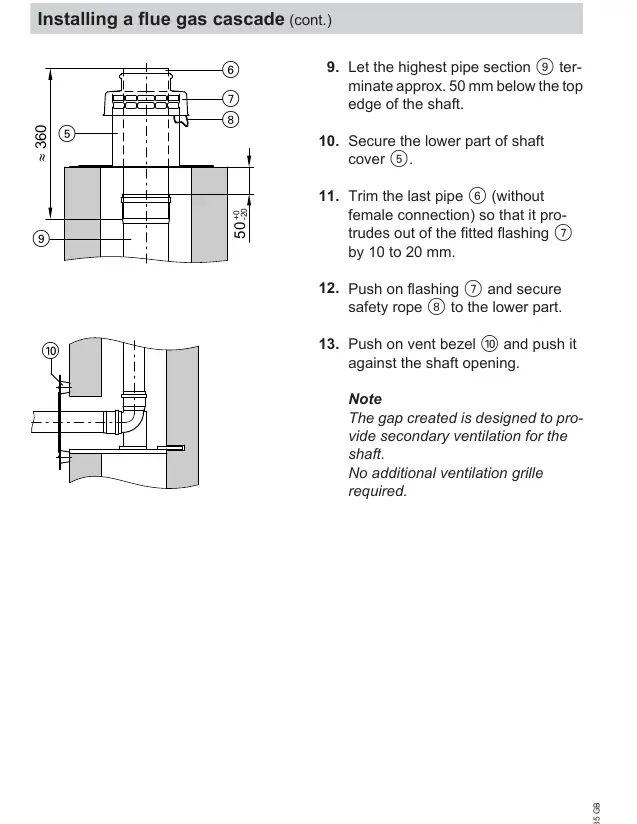

- Zapewnić odpowiednie zakończenie rury w górnej części szachtu (ok. 50 mm poniżej krawędzi) i zabezpieczyć kołnierzem.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Niewłaściwe odprowadzanie kondensatu
Upewnij się, że przewód spalinowy ma nachylenie min. 3° (ok. 50 mm/m) w stronę kotła oraz że syfon jest poprawnie podłączony do kanalizacji z zachowaniem spadku.
Brak miejsca na montaż w szachcie
Zastosuj szynę wsporczą i elementy dystansowe co 2-5 metrów, aby zapewnić stabilność pionową rur.
Przed użyciem
- Odłącz zasilanie elektryczne i zabezpiecz przed włączeniem.
- Zamknij główny zawór gazu.
- Sprawdź, czy zawory zwrotne spalin zostały przycięte zgodnie z liczbą kotłów.
- Upewnij się, że kolektor spalin posiada nachylenie min. 3°.
- Zastosuj pastę smarującą na uszczelkach rur.
- Podłącz syfon do kanalizacji z zachowaniem spadku.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Nachylenie kolektora
- Min. 3° (ok. 50 mm/m) w stronę kotła dla prawidłowego odpływu kondensatu.
- Otwory nawiewne
- Wymagane dla mocy >50 kW; min. 150 cm² przekroju + 2 cm² na każdy dodatkowy kW.
- Odstęp między kotłami
- Maksymalnie 300 mm przy przycinaniu kolektorów.
Ilustracje i schematy

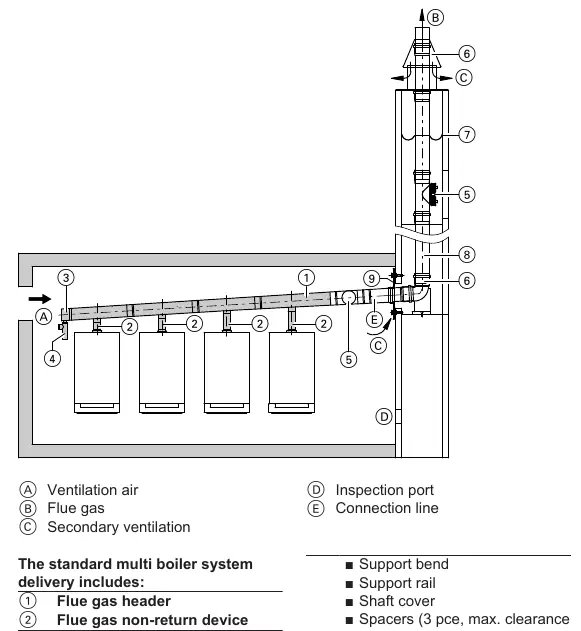

- Strona 3: Schemat komponentów systemu kaskadowego (kolektor, zawory zwrotne, syfon).
- Strona 4-5: Wymiary montażowe dla instalacji w szeregu i w bloku.

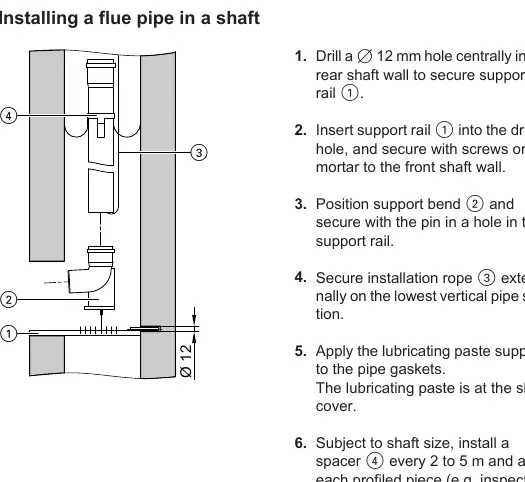

- Strona 9: Instrukcja montażu rur w szachcie z użyciem szyny wsporczej i liny.
Zgodność modelu
- System przeznaczony dla kotłów Vitodens 200-W.
- Maksymalnie 4 kotły w jednej kaskadzie.
- Wymagane przestrzeganie lokalnych przepisów przeciwpożarowych (np. TRGI 2008 w Niemczech).
