Instrukcja obsługi klimatyzatora lokalnego Equation AC-1

Najważniejsze informacje z instrukcji

Klimatyzator Equation AC-1 to urządzenie przeznaczone do chłodzenia, osuszania i wentylacji pomieszczeń. W trybach chłodzenia i osuszania konieczne jest podłączenie rury wylotowej do okna lub ściany. Urządzenie wymaga regularnej konserwacji, w tym czyszczenia filtra co 250 godzin pracy oraz opróżniania zbiornika wody, gdy na wyświetlaczu pojawi się komunikat P1.

Instalacja

Wybierz miejsce o płaskim i stabilnym podłożu, zachowując co najmniej 50 cm odstępu od ścian. Urządzenie musi być podłączone do łatwo dostępnego gniazdka elektrycznego.

Podłączenie rury wylotowej

• Zamontuj złącze A (strona urządzenia) na rurze.
• Zamontuj złącze B (strona okna) na rurze, jeśli jest to konieczne.
• Zacisnąć złącze A na urządzeniu.
• Podłącz rurę do wyjścia zewnętrznego.

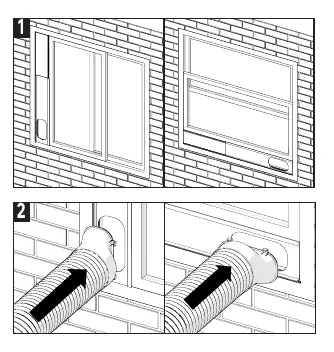

Zestaw okienny

Dla okien przesuwnych użyj dołączonego zestawu okiennego:

• Przytnij uszczelkę piankową D do odpowiedniej długości i przymocuj do ramy okna.
• Umieść zestaw okienny w ramie, wyreguluj długość (67,5–120 cm) i dokręć śruby.
• Uszczelnij wolną przestrzeń między oknami za pomocą uszczelki E.
• Zacisnąć złącze B na zestawie okiennym.

Użytkowanie

Urządzenie można obsługiwać za pomocą panelu sterowania lub pilota.

• Tryb chłodzenia (Cool): Wymaga podłączenia rury wylotowej. Ustaw temperaturę i prędkość wentylatora (Hi, Lo, Auto).
• Tryb wentylacji (Fan): Nie wymaga rury wylotowej. Regulacja temperatury i prędkość Auto są niedostępne.
• Tryb osuszania (Dry): Wymaga podłączenia przewodu odprowadzającego wodę do zbiornika lub kanalizacji.
• Tryb automatyczny (Auto): Urządzenie automatycznie dobiera ustawienia do zadanej temperatury.
• Programator czasowy: Umożliwia włączenie lub wyłączenie urządzenia po czasie od 0,5 do 24 godzin.
• Funkcja snu (Sleep): Dostępna w trybach chłodzenia i osuszania, zapewnia komfortowe warunki do spania.

Konserwacja

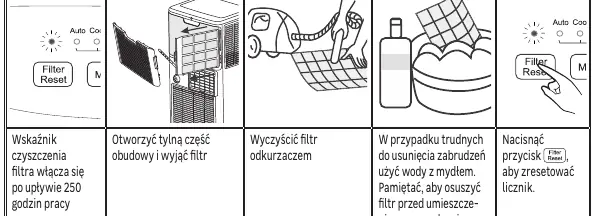

Czyszczenie filtra

Zaleca się czyszczenie filtra przeciwpyłowego co 250 godzin pracy. Gdy wskaźnik czyszczenia filtra się zaświeci:

• Otwórz tylną część obudowy i wyjmij filtr.
• Odkurz filtr lub umyj go w wodzie z mydłem (wysusz przed ponownym montażem).
• Po włożeniu filtra naciśnij przycisk resetowania licznika.

Opróżnianie zbiornika wody

W trybie chłodzenia należy regularnie opróżniać zbiornik. Jeśli wyświetlacz wskazuje P1, zbiornik musi zostać opróżniony:

• Wyłącz urządzenie i odkręć dolny korek.
• Podstaw naczynie, wyjmij gumowy korek i pozwól wodzie wypłynąć.
• Po opróżnieniu załóż korek i dokręć go.

Rozwiązywanie problemów

W przypadku problemów sprawdź:

• Czy urządzenie jest podłączone do zasilania i czy bezpiecznik jest sprawny.
• Czy filtr jest czysty i drożny.
• Czy tryb chłodzenia jest aktywny i czy temperatura nastawy jest niższa od temperatury otoczenia.
• Czy okna i drzwi są szczelnie zamknięte.
