Instrukcja obsługi klimatyzatora podłogowego Velit 2000U
Kompletny przewodnik użytkownika dla klimatyzatora podłogowego Velit 2000U. Instrukcja zawiera szczegółowe kroki instalacji, konfiguracji, obsługi trybów pracy oraz rozwiązywania problemów technicznych.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Velit 2000U to klimatyzator podłogowy DC. Instalacja wymaga wycięcia otworów wentylacyjnych, zamocowania jednostki do podłogi za pomocą wsporników oraz podłączenia zasilania i odpływu skroplin. Obsługa odbywa się za pomocą panelu sterowania lub pilota. str. 1, 4, 5, 12
Najważniejsze czynności
- Montaż jednostki str. 11
- Zmiana trybu pracy str. 13
Pierwsze uruchomienie
- Test działania str. 12
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
E0/E1 (Czujniki)
Sprawdź połączenia czujników (białe/czerwone złącze 2-pin) pod panelem wyświetlacza.
str. 17Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E0 | Czujnik temperatury otoczenia | Sprawdź złącze 2-pin | str. 17 |
| E4/EL | Niskie napięcie | Sprawdź napięcie akumulatora | str. 17 |
Konserwacja i reset
- Reset do ustawień fabrycznych str. 13, 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 12V / 24V / 48V | Obsługiwane napięcia zasilania | str. 3 |
| Wydajność chłodnicza | 8000BTU/2200W | Moc chłodzenia | str. 3 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1
- Specyfikacje str. 3
- Instalacja str. 4, 5, 6, 7
- Rozwiązywanie problemów str. 17, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klimatyzator Velit 2000U jest urządzeniem przeznaczonym do montażu podłogowego. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami (np. NFPA1192, NFPA70 w USA lub C22.1, CSA Z240 w Kanadzie). Urządzenie nie może być modyfikowane, a wszelkie prace serwisowe powinny być wykonywane przez specjalistów. Należy unikać używania urządzenia w temperaturach poniżej 40°F (ok. 4°C), aby zapobiec zamarzaniu wewnątrz jednostki.
Instalacja
Proces instalacji jest złożony i wymaga starannego planowania. Przed rozpoczęciem należy przeczytać cały rozdział dotyczący instalacji. Główne kroki obejmują:
- Identyfikację lokalizacji jednostki oraz otworów wentylacyjnych.
- Wiercenie otworów na wyloty powietrza i odpływ skroplin.

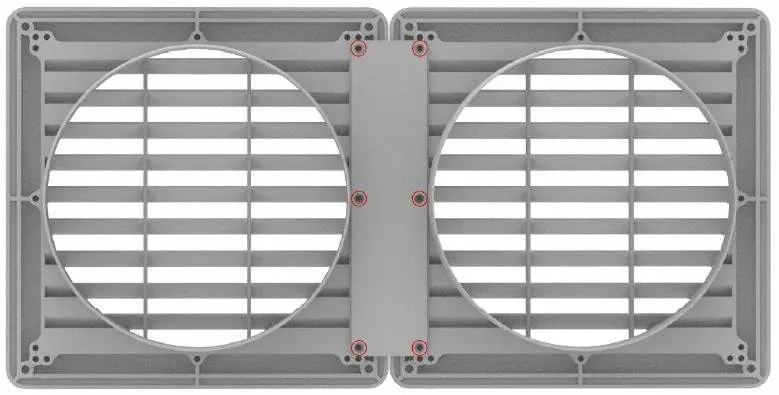

- Montaż wylotów powietrza (dostępne konfiguracje: jeden otwór prostokątny, dwa kwadratowe lub dwa okrągłe).
- Zabezpieczenie jednostki za pomocą wsporników narożnych do podłogi.
- Podłączenie przewodów zasilających i opcjonalnego zewnętrznego panelu sterowania.
- Test przepływu powietrza po zakończeniu montażu.
Podczas wiercenia w karoserii pojazdu należy upewnić się, że po drugiej stronie nie znajdują się przewody ani inne komponenty. Wszystkie odsłonięte krawędzie metalu należy zabezpieczyć uszczelniaczem lub farbą, aby zapobiec korozji.
Obsługa i tryby pracy
Urządzenie posiada wewnętrzny panel sterowania oraz opcjonalny zewnętrzny panel. Dostępne tryby pracy to: Sleep, Eco, Cooling oraz Turbo. Zmiana trybu wpływa na prędkość pracy kompresora, natomiast prędkość wentylatora można regulować niezależnie. Panel sterowania umożliwia również ustawienie temperatury oraz podgląd napięcia.
Rozwiązywanie problemów
W przypadku wykrycia błędu, na wyświetlaczu pojawi się kod błędu. Najczęstsze kody to:
- E0/E1: Problemy z czujnikami temperatury (sprawdzić połączenia).
- E2: Przeciążenie (sprawdzić czy wloty powietrza nie są zablokowane).
- E4/EL: Niskie napięcie (sprawdzić stan akumulatora i połączenia).
- E6/EH: Przepięcie (sprawdzić napięcie zasilania).
- EU: Przegrzanie sterownika (odczekać 10 minut przed restartem).
W przypadku problemów z chłodzeniem należy sprawdzić ciśnienie w układzie za pomocą manometru i w razie potrzeby uzupełnić czynnik R134a (400g).
Dane techniczne
Urządzenie obsługuje napięcia 12V, 24V oraz 48V. Wydajność chłodnicza wynosi 8000BTU/2200W. Poziom hałasu w trybie Eco to 50dB, a w trybie Boost 60dB. Waga urządzenia to 36.4lb (ok. 16.5kg).
Praktyczna pomoc
Typowe problemy
Kod błędu E4/EL (Niskie napięcie)
Sprawdź napięcie akumulatora i instalacji. Upewnij się, że przewody są dobrze dokręcone i nie ma luźnych styków.
Kod błędu E2 (Przeciążenie)
Sprawdź, czy wentylator zewnętrzny oraz wloty powietrza nie są zablokowane. Wyczyść skraplacz wodą.
Kod błędu EU (Przegrzanie sterownika)
Pozostaw urządzenie wyłączone na 10 minut, a następnie spróbuj uruchomić je ponownie.
Urządzenie nie chłodzi
Sprawdź ciśnienie w układzie. Jeśli jest za niskie, może być konieczne uzupełnienie czynnika R134a (400g) lub naprawa wycieku.
Przed użyciem
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami (12V/24V/48V).
- Sprawdź, czy wloty i wyloty powietrza mają zapewniony swobodny przepływ (brak przeszkód w promieniu 8 cali).
- Upewnij się, że wąż odpływowy jest zamontowany z lekkim spadkiem, aby zapobiec gromadzeniu się wilgoci.
- Sprawdź, czy wszystkie połączenia elektryczne są pewne i zabezpieczone.
- Upewnij się, że temperatura otoczenia nie jest niższa niż 40°F (4°C).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Wydajność chłodnicza
- 8000BTU/2200W - moc chłodzenia urządzenia.
- Czynnik chłodniczy
- R134a, ilość 400g.
- Poziom hałasu
- 50dB w trybie Eco, 60dB w trybie Boost.
Ilustracje i schematy

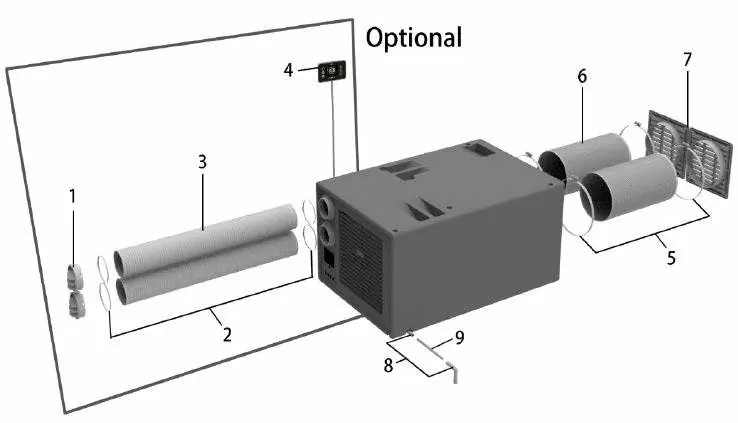

- Schemat akcesoriów pokazuje rozmieszczenie kanałów powietrznych, zacisków i otworów wentylacyjnych.
- Rysunki montażowe ilustrują sposób mocowania wsporników narożnych do podłogi.

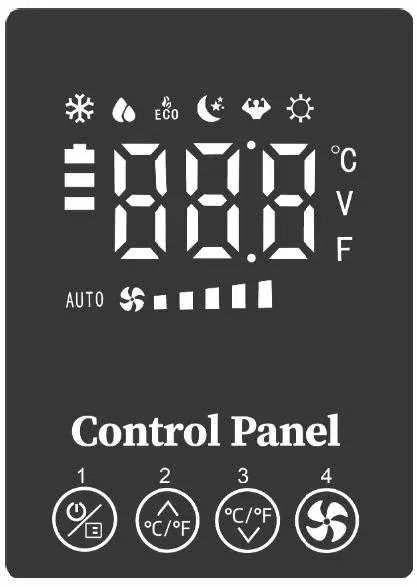

- Schemat panelu sterowania wyjaśnia funkcje przycisków (zasilanie, tryb, prędkość wentylatora, temperatura).
Zgodność modelu
- Urządzenie wymaga zasilania DC (12V, 24V lub 48V).
- Wymaga instalacji w miejscu z odpowiednią wentylacją.
