Instrukcja obsługi klimatyzatora podławkowego Velit 2000U

Szybki przewodnik po instalacji i obsłudze klimatyzatora podławkowego Velit 2000U. Dowiedz się, jak prawidłowo zamontować urządzenie, podłączyć przewody, skonfigurować panel sterowania oraz rozwiązywać typowe problemy techniczne.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Velit 2000U to klimatyzator podławkowy. Instrukcja obejmuje montaż, podłączenie wentylacji i odpływu, obsługę paneli sterowania oraz diagnostykę błędów. str. 1, 2

Najważniejsze czynności

  • Montaż otworów wentylacyjnych str. 7, 8, 9, 10
  • Podłączenie odpływu skroplin str. 12
  • Testowanie przepływu powietrza str. 15

Pierwsze uruchomienie

  • Upewnij się, że zasilanie jest odłączone przed instalacją. Po montażu wykonaj testowy rozruch z otwartymi drzwiami szafki, ustawiając maksymalną prędkość wentylatora. str. 6, 15
Pokaż 5 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Błąd E0 (czujnik temp. otoczenia)

Sprawdź połączenie białego złącza 2-pinowego w panelu wyświetlacza.

str. 20
Błąd E1 (czujnik temp. parownika)

Sprawdź połączenie czerwonego złącza 2-pinowego w panelu wyświetlacza.

str. 20

Kody błędów

Kod Znaczenie Działanie Strony
E0 Błąd czujnika temperatury otoczenia Sprawdź białe złącze 2-pinowe str. 20
E4/EL Niskie napięcie Sprawdź napięcie akumulatora str. 20

Konserwacja i reset

  • Długie naciśnięcie (10 sekund) przycisku zasilania na panelu sterowania przywraca ustawienia fabryczne. str. 16, 17

Dane techniczne

Parametr Wartość Znaczenie Strony
Waga 36.4lb Waga urządzenia str. 4
Poziom hałasu 50-60dB Zależnie od trybu (Eco/Boost) str. 4

Gdzie szukać w PDF

  • Specyfikacja str. 4
  • Instalacja str. 6, 7, 8, 9
  • Rozwiązywanie problemów str. 20, 21
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, obsługi oraz konserwacji klimatyzatora podławkowego Velit 2000U. Przed przystąpieniem do montażu należy zapoznać się z całą sekcją instalacyjną, aby uniknąć błędów. Urządzenie wymaga profesjonalnego montażu przez wykwalifikowany personel.

Bezpieczeństwo

Instalacja musi być zgodna z lokalnymi przepisami (NFPA1192, NFPA70 w USA; C22.1, CSA Z240 w Kanadzie). Przed rozpoczęciem prac należy odłączyć wszystkie źródła zasilania (akumulator, generator, zasilanie zewnętrzne). Nie należy modyfikować urządzenia ani używać nieautoryzowanych akcesoriów.

Specyfikacja techniczna

Klimatyzator obsługuje napięcia 12V, 24V oraz 48V. Wydajność chłodzenia wynosi 8000 BTU (2200W). Urządzenie wykorzystuje czynnik chłodniczy R134a (400g). Poziom hałasu w trybie Eco wynosi 50dB, a w trybie Boost 60dB.

Instalacja

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

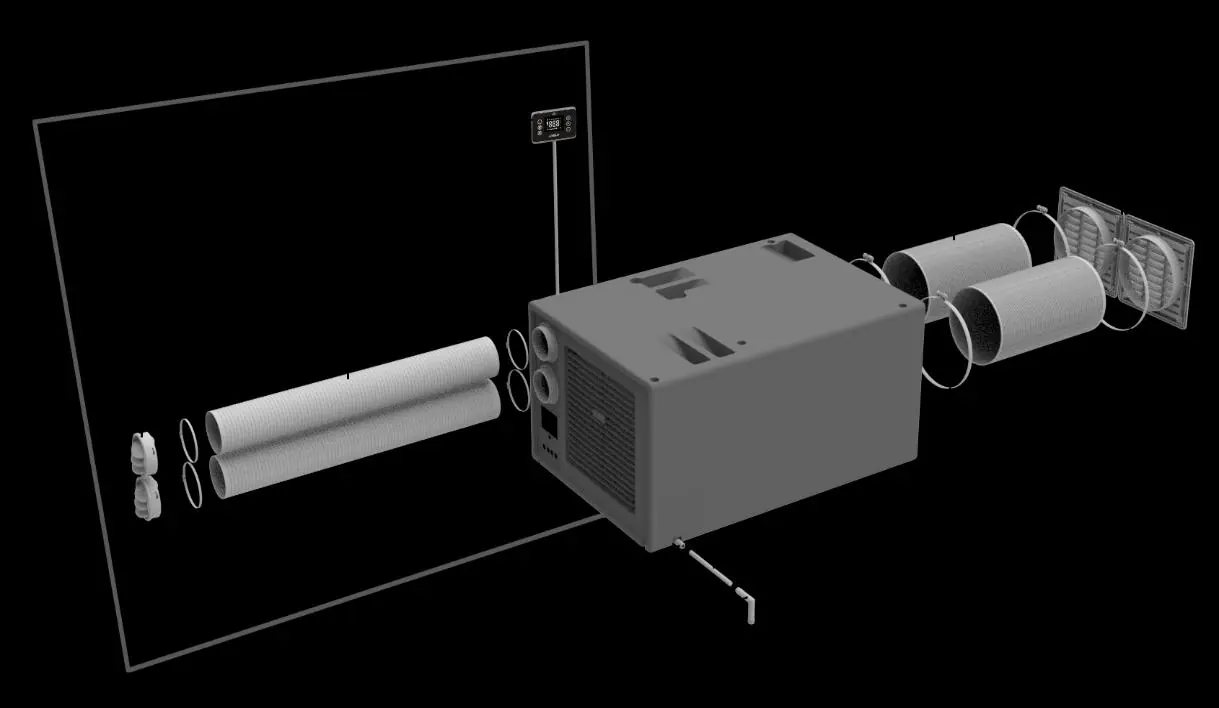

Lista akcesoriów i schemat montażu
Lista akcesoriów i schemat montażu

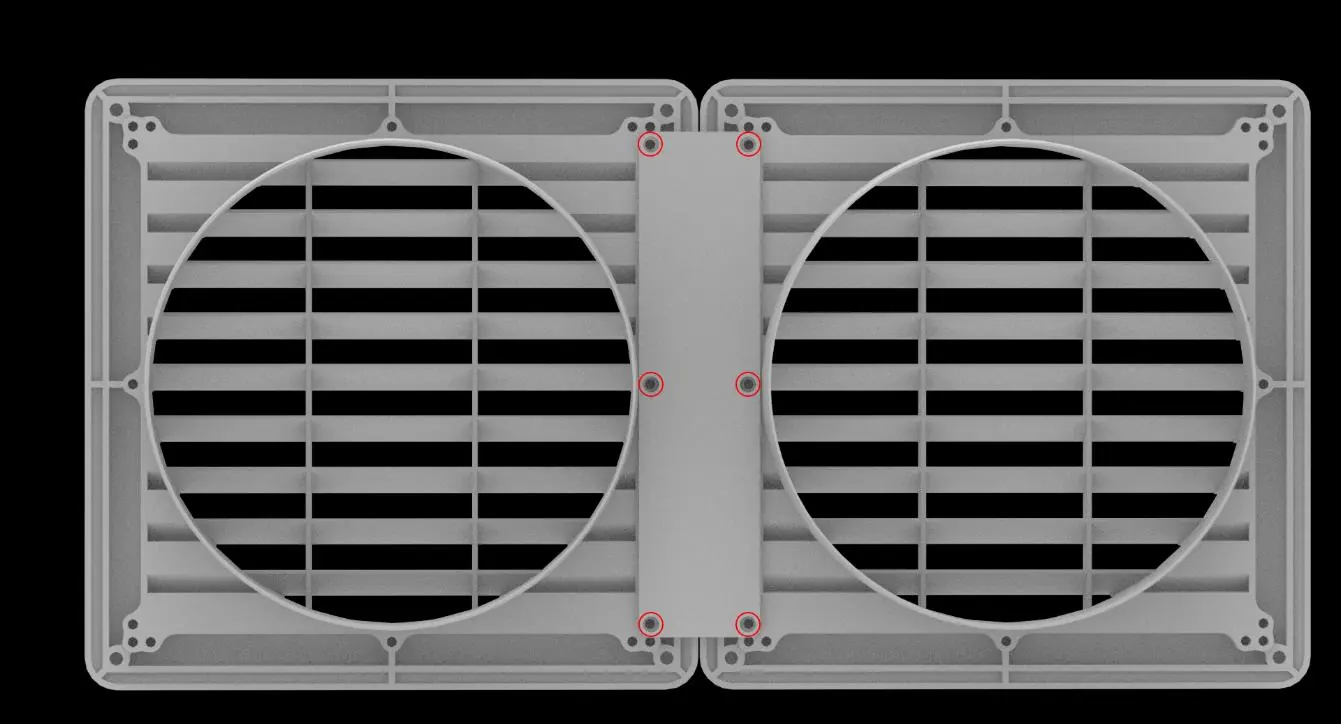

Montaż otworów wentylacyjnych

Dostępne są trzy konfiguracje montażu: jeden otwór prostokątny, dwa otwory kwadratowe lub dwa otwory okrągłe (6 cali). Należy użyć dołączonego szablonu do wycięcia otworów. W przypadku montażu przez podłogę lub ścianę, należy zapewnić swobodny przepływ powietrza (brak przeszkód w promieniu 8 cali) i zabezpieczyć krawędzie uszczelniaczem.

Konfiguracja otworów wentylacyjnych
Konfiguracja otworów wentylacyjnych

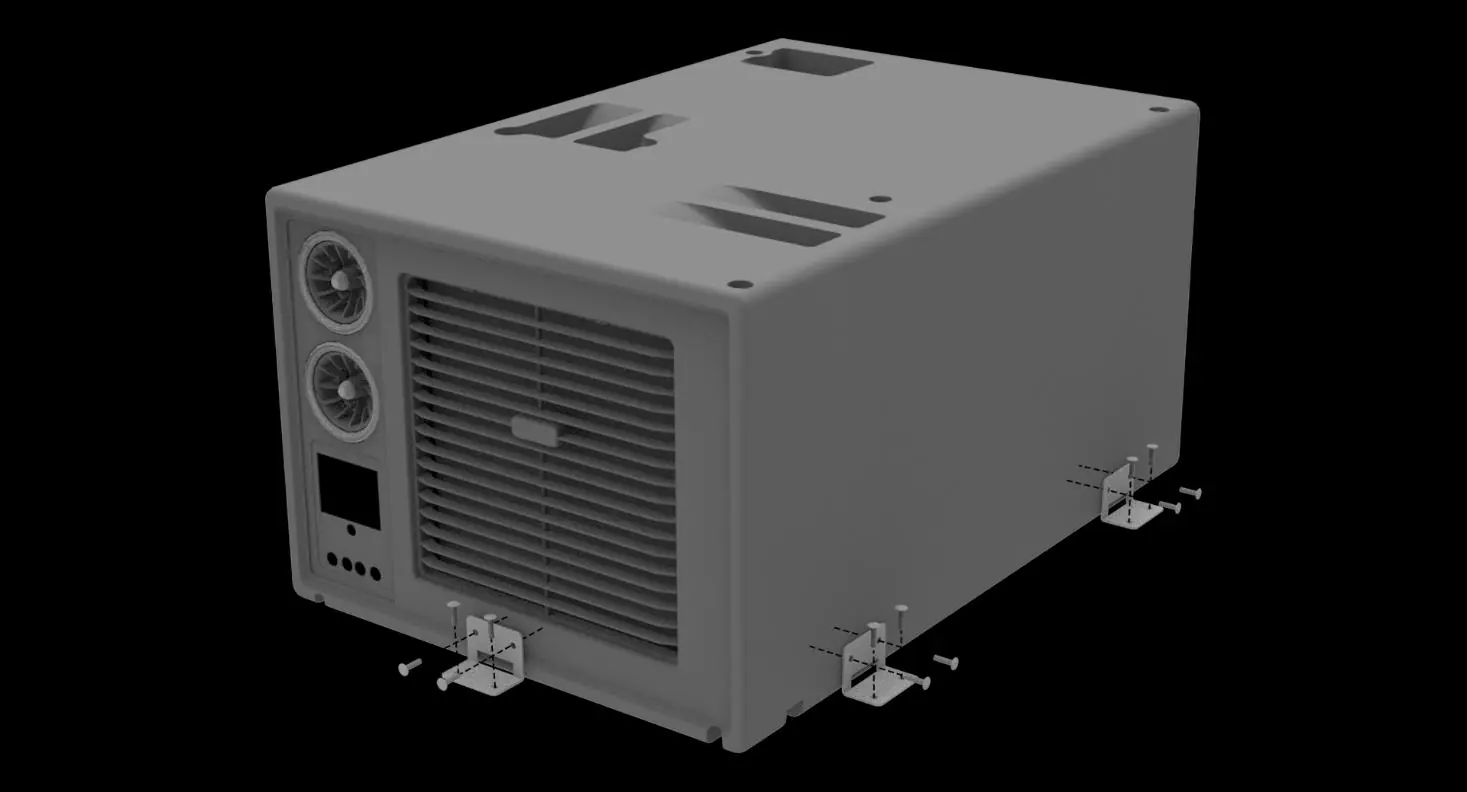

Montaż jednostki

Jednostkę należy zabezpieczyć za pomocą wsporników narożnych (dwa na każdą stronę, jeden z przodu i jeden z tyłu). Jeśli jedna strona przylega do ściany, wsporniki nie są wymagane. Należy unikać nadmiernego dokręcania śrub.

Montaż jednostki za pomocą wsporników
Montaż jednostki za pomocą wsporników

Podłączenie odpływu skroplin

Wąż odpływowy może być wyprowadzony z przodu lub z boku. Należy zainstalować adapter kątowy (L-shape) w wybranym miejscu. W przypadku wyprowadzenia z przodu, wąż należy podłączyć przed ostatecznym zabezpieczeniem jednostki.

Podłączenie węża odpływowego
Podłączenie węża odpływowego

Obsługa

Panel sterowania
Panel sterowania

Tryby pracy

Dostępne tryby to: Sleep, Eco, Cooling oraz Turbo. Zmiana trybu wpływa na prędkość kompresora, natomiast prędkość wentylatora można regulować niezależnie.

Panele sterowania

Urządzenie posiada panel wewnętrzny oraz opcjonalny panel zewnętrzny. Krótkie naciśnięcie przycisku zasilania włącza urządzenie, długie (2 sekundy) wyłącza. Długie naciśnięcie (10 sekund) przywraca ustawienia fabryczne.

Rozwiązywanie problemów

W przypadku wykrycia błędu, na wyświetlaczu pojawi się kod błędu. Najczęstsze problemy obejmują błędy czujników (E0, E1), błędy napięcia (E4/EL - niskie, E6/EH - wysokie) oraz błędy wentylatorów. W przypadku problemów z chłodzeniem należy sprawdzić ciśnienie w układzie za pomocą manometru.

Praktyczna pomoc

Typowe problemy

Urządzenie nie chłodzi

Sprawdź ciśnienie w porcie niskiego ciśnienia za pomocą manometru. Jeśli jest za niskie, uzupełnij czynnik R134a (400g). W przypadku wycieku skontaktuj się z serwisem.

Błąd E4/EL (niskie napięcie)

Sprawdź napięcie akumulatora i instalacji. Upewnij się, że przewody są dobrze podłączone i nie ma luźnych styków.

Błąd E2 (przeciążenie)

Sprawdź, czy wloty powietrza nie są zablokowane. Wyczyść skraplacz wodą.

Błąd E0 lub E1 (błąd czujnika)

Otwórz panel wyświetlacza i sprawdź, czy złącza czujników (białe dla E0, czerwone dla E1) są prawidłowo osadzone.

Przed użyciem

  • Odłącz zasilanie przed instalacją
  • Sprawdź, czy miejsce montażu zapewnia odpowiedni przepływ powietrza
  • Upewnij się, że temperatura otoczenia jest wyższa niż 40°F (ok. 4°C)
  • Przygotuj narzędzia do wycięcia otworów zgodnie z szablonem
  • Sprawdź, czy w pobliżu nie ma przeszkód blokujących przepływ powietrza (min. 8 cali)
Pokaż więcej Pokaż mniej

Parametry w praktyce

Napięcie wejściowe
Obsługuje 12V, 24V lub 48V w zależności od konfiguracji
Wydajność chłodzenia
8000 BTU / 2200W
Czynnik chłodniczy
R134a, ilość 400g
Poziom hałasu
50dB w trybie Eco, 60dB w trybie Boost

Ilustracje i schematy

  • Schemat montażu otworów wentylacyjnych (prostokątny, kwadratowy lub okrągły)
  • Schemat podłączenia odpływu skroplin
  • Schemat montażu jednostki za pomocą wsporników narożnych

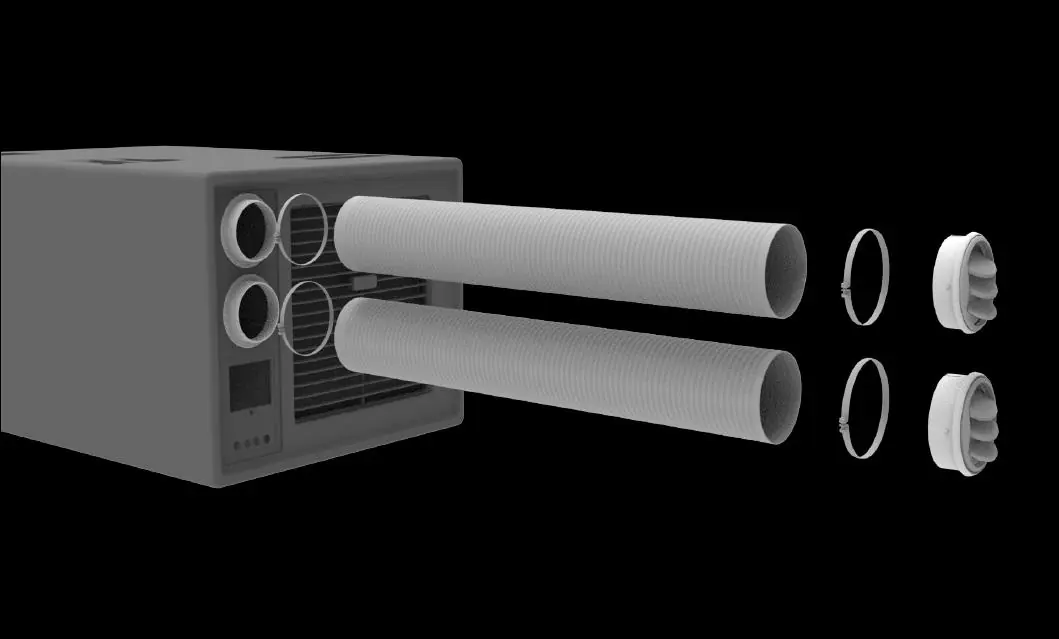

  • Schemat podłączenia kanałów powietrznych

Zgodność modelu

  • Wymaga instalacji przez wykwalifikowany personel
  • Nie używać w temperaturach poniżej 40°F (ok. 4°C)
  • Nie myć myjką ciśnieniową
