Instrukcja obsługi klimatyzatora dachowego Temperzone OPA 1410/2110 RLTM1FPQ
Kompletny przewodnik instalacji, uruchomienia i konserwacji klimatyzatorów Temperzone OPA 1410/2110 RLTM1FPQ. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować sterownik UC8, ustawić parametry wentylatorów oraz przeprowadzać...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy instalacji, uruchomienia i konserwacji klimatyzatorów Temperzone OPA 1410/2110 RLTM1FPQ. Zawiera wytyczne dotyczące montażu, okablowania, konfiguracji sterownika UC8 oraz harmonogram przeglądów. str. 1, 2, 5, 6
Najważniejsze czynności
- Konfiguracja sterownika UC8 str. 3, 7
- Ustawienie prędkości wentylatora EC str. 4, 5
Pierwsze uruchomienie
- Procedura uruchomienia str. 4, 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie grzeje
Sprawdź cykle odszraniania i ustawienia temperatury.
str. 6Konserwacja i reset
- Resetowanie po blokadzie (Lock-out) str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czynnik chłodniczy | R32 | Klasa A2L (lekko palny) | str. 1 |
| Minimalny czas wyłączenia sprężarki | 3 minuty | Zabezpieczenie przed częstym załączaniem | str. 5, 8 |
Gdzie szukać w PDF
- Instalacja str. 2
- Sterowanie UC8 str. 3
- Konserwacja str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy klimatyzatorów dachowych Temperzone OPA 1410/2110 RLTM1FPQ (Econex). Urządzenia te wykorzystują czynnik chłodniczy R32 (klasa A2L, lekko palny), co wymaga instalacji w dobrze wentylowanych pomieszczeniach i przestrzegania rygorystycznych zasad bezpieczeństwa. Dokument zawiera wytyczne dotyczące montażu, podłączeń elektrycznych, konfiguracji sterownika UC8 oraz harmonogramu konserwacji.
Instalacja
Urządzenie powinno być montowane na płaskiej, poziomej powierzchni. W przypadku montażu na dachu zaleca się użycie podkładek antywibracyjnych. Należy zapewnić odpowiedni dostęp serwisowy do filtrów i podzespołów. Kluczowe kroki instalacyjne obejmują:
- Usunięcie klinów transportowych spod sprężarek przed uruchomieniem.
- Montaż opcjonalnych osłon (cowl) dla opcji Economiser i Spill Air, zapewniając min. 300 mm prześwitu pod nimi.
- Wykonanie odpływu kondensatu z syfonem (U-trap) o wysokości min. 100 mm i spadku 1:50.
- Zapewnienie elastycznych połączeń kanałów powietrznych.
Sterowanie i konfiguracja
Urządzenia OPA Econex oferują elastyczne opcje sterowania:
- Termostat ścienny TZT-100 (wymaga konfiguracji DIP switchy).
- Sygnały 24V AC i 0-10V z zewnętrznego sterownika.
- Komunikacja Modbus RTU lub BACnet-IP.
Sterownik UC8 zarządza pracą sprężarek i zabezpieczeniami. Konfiguracja parametrów (np. adresu Modbus, prędkości wentylatorów) odbywa się za pomocą przycisku SW3 na płycie sterownika.
Uruchomienie
Przed uruchomieniem sprężarek należy:
- Sprawdzić dokręcenie wszystkich połączeń elektrycznych.
- Upewnić się, że filtry są zainstalowane, a wentylatory obracają się swobodnie.
- Włączyć zasilanie główne i pozostawić je na 4 godziny, aby grzałki karteru usunęły ciekły czynnik z oleju sprężarki.
- Przeprowadzić procedurę Air Balancing (wymaga wykwalifikowanego technika).
Konserwacja
Regularne przeglądy są niezbędne dla trwałości urządzenia:
- Miesięcznie: Kontrola filtrów (czyszczenie/wymiana), sprawdzenie drożności odpływu kondensatu, kontrola wycieków oleju w komorze sprężarek.
- Półrocznie: Kontrola dokręcenia połączeń elektrycznych, sprawdzenie mocowań wentylatorów, kontrola ciśnień roboczych.
- Rocznie: Kontrola rurociągów chłodniczych pod kątem wibracji, czyszczenie wężownic skraplacza, kontrola izolacji kanałów.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, sterownik UC8 wyświetla odpowiednie komunikaty. Należy sprawdzić etykietę na urządzeniu lub stronę producenta w celu diagnostyki. Typowe problemy obejmują niewłaściwą wydajność grzewczą (sprawdź cykle odszraniania) lub wycieki wody (sprawdź drożność odpływu).
Praktyczna pomoc
Typowe problemy
Urządzenie nie dostarcza ciepła w wymaganych warunkach
Sprawdź, czy nie trwa cykl odszraniania (de-icing) lub czy nie jest wymagana korekta ustawień temperatury.
Wyciek wody z jednostki
Sprawdź drożność syfonu (U-trap), nachylenie rur odpływowych oraz czy wentylator nie pracuje na zbyt wysokich obrotach.
Błąd sterownika UC8
Sprawdź kod błędu na wyświetlaczu UC8 i porównaj z etykietą na urządzeniu lub dokumentacją 'UC8 Troubleshooting' na stronie temperzone.biz.
Przed użyciem
- Usuń kliny transportowe spod sprężarek
- Sprawdź dokręcenie wszystkich połączeń elektrycznych
- Upewnij się, że filtry powietrza są poprawnie zainstalowane
- Sprawdź, czy wentylatory obracają się swobodnie
- Zapewnij 4-godzinny okres rozgrzewania grzałek karteru przed startem sprężarek
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat połączeń kondensatu: wymaga syfonu (U-trap) o wysokości min. 100 mm.

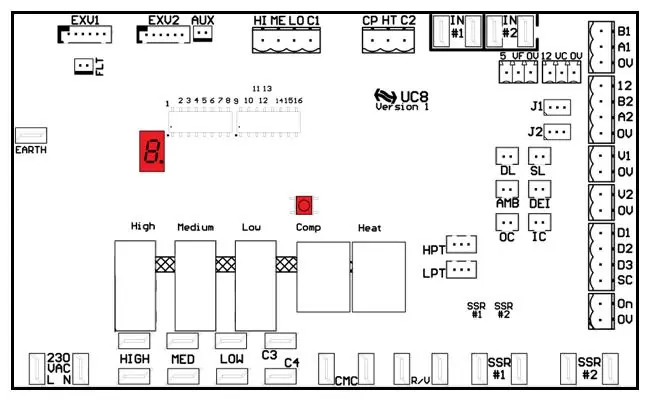

- Schemat sterownika UC8: pokazuje rozmieszczenie złączy wejściowych/wyjściowych i przycisku SW3.
Zgodność modelu

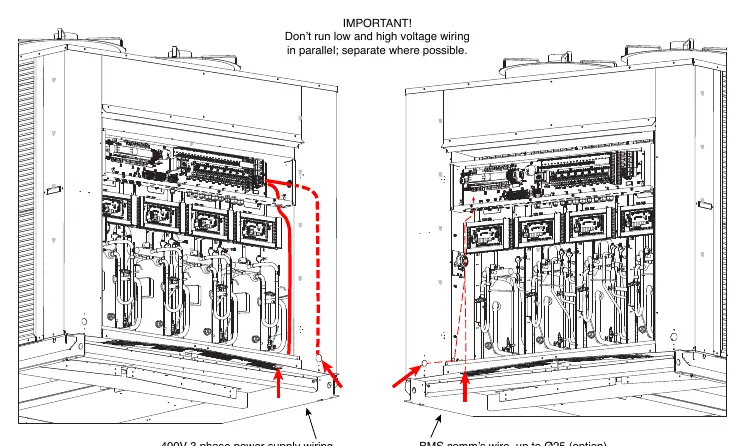

- Urządzenie wymaga zasilania 400V 3-fazowego.
- Komunikacja BMS możliwa przez Modbus RTU lub BACnet-IP (z opcjonalnym modułem).
