Katalog części zamiennych Daikin Commercial 15 Ton - Instrukcja

Przewodnik po częściach zamiennych dla klimatyzatorów dachowych Daikin Commercial 15 Ton (modele DBG1803VDDCAA, DBG1804VDDCAA, DBG1807VDDCAA). Zawiera szczegółowe schematy montażowe i listy komponentów.

Źródłowy PDF: English · opis: polski

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje z instrukcji

Niniejszy dokument jest katalogiem części zamiennych przeznaczonym dla wykwalifikowanych techników serwisowych. Zawiera on szczegółowe schematy budowy oraz listy części dla klimatyzatorów dachowych Daikin Commercial 15 Ton (modele DBG1803VDDCAA, DBG1804VDDCAA, DBG1807VDDCAA). Dokument służy wyłącznie do identyfikacji części i nie zawiera procedur serwisowych.

Jak korzystać z katalogu

Aby znaleźć odpowiednią część zamienną:

  • Zidentyfikuj model swojego urządzenia (M1, M2 lub M3) na podstawie tabliczki znamionowej.
  • Odszukaj odpowiedni schemat montażowy w sekcji dotyczącej danego podzespołu.
  • Znajdź numer referencyjny na schemacie.
  • W tabeli obok schematu odszukaj numer referencyjny, aby uzyskać numer części (Part No) oraz opis.
  • Zwróć uwagę na oznaczenia modeli (M1, M2, M3) przy poszczególnych częściach, aby upewnić się, że element jest kompatybilny z Twoim urządzeniem.

Zawartość katalogu

Katalog podzielony jest na sekcje odpowiadające głównym podzespołom urządzenia:

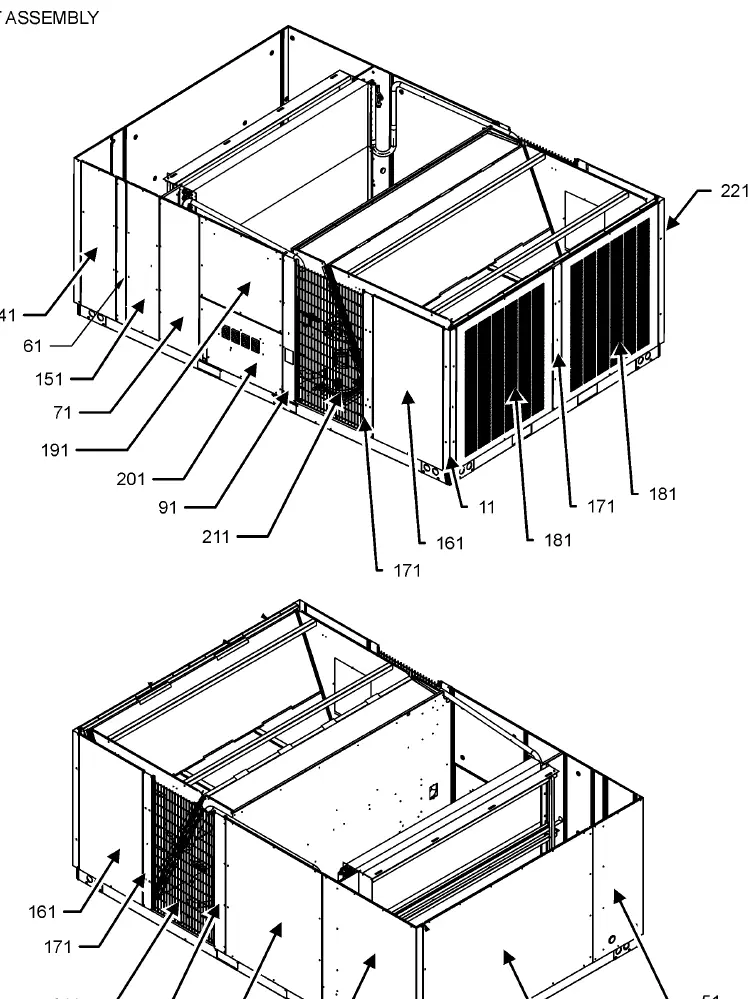

Schemat montażowy obudowy (Cabinet Assembly)
Schemat montażowy obudowy (Cabinet Assembly)

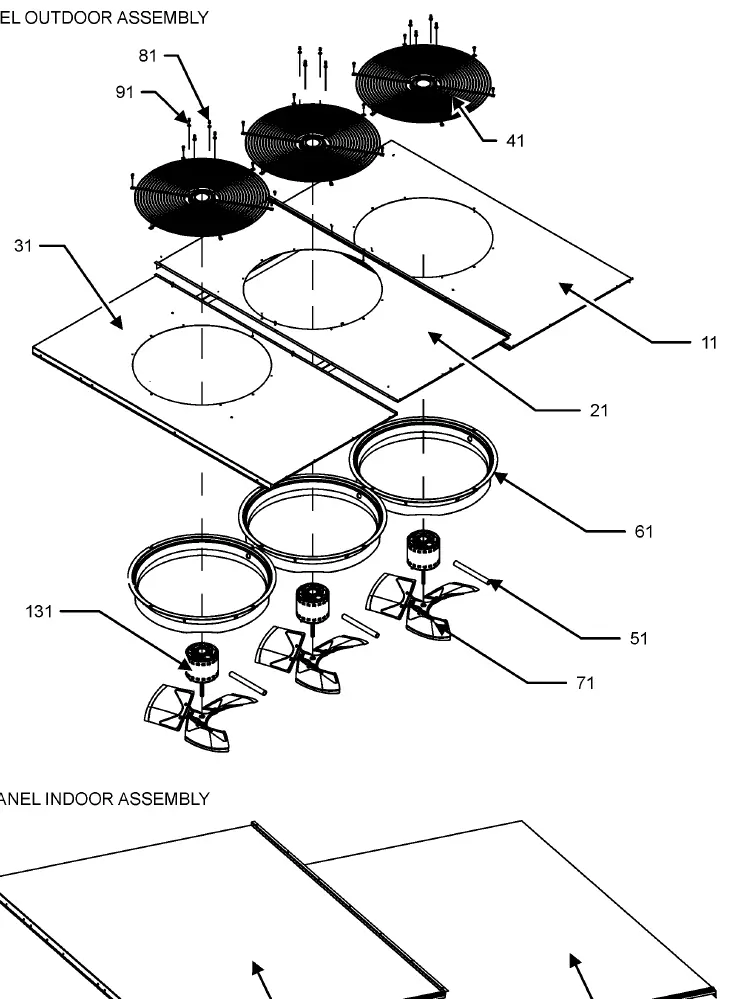

Schemat montażowy panelu górnego (Top Panel Assembly)
Schemat montażowy panelu górnego (Top Panel Assembly)

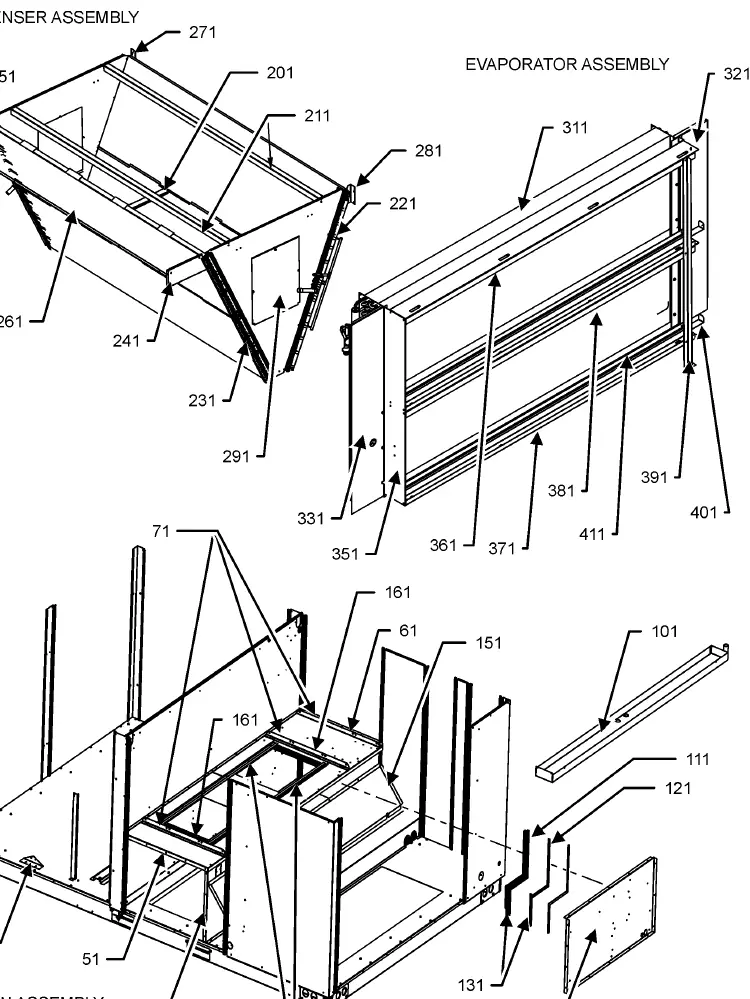

Schemat montażowy wymienników i przegród (Evaporator, Condenser and Partition Assembly)
Schemat montażowy wymienników i przegród (Evaporator, Condenser and Partition Assembly)

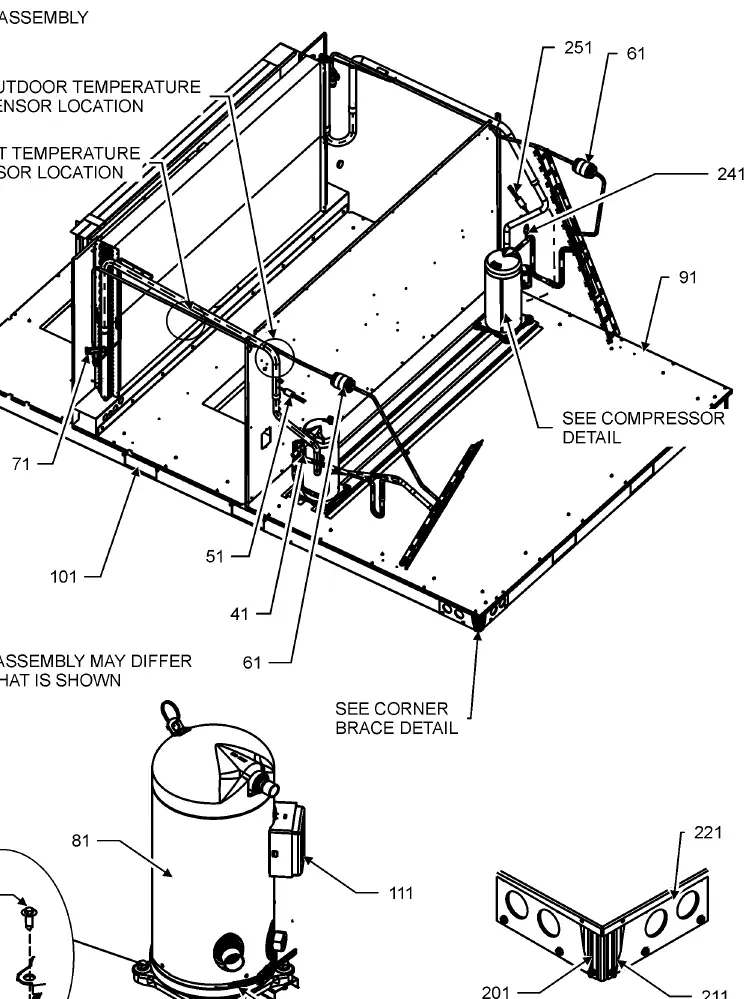

Schemat montażowy układu chłodniczego (Tubing and Compressor Assembly)
Schemat montażowy układu chłodniczego (Tubing and Compressor Assembly)

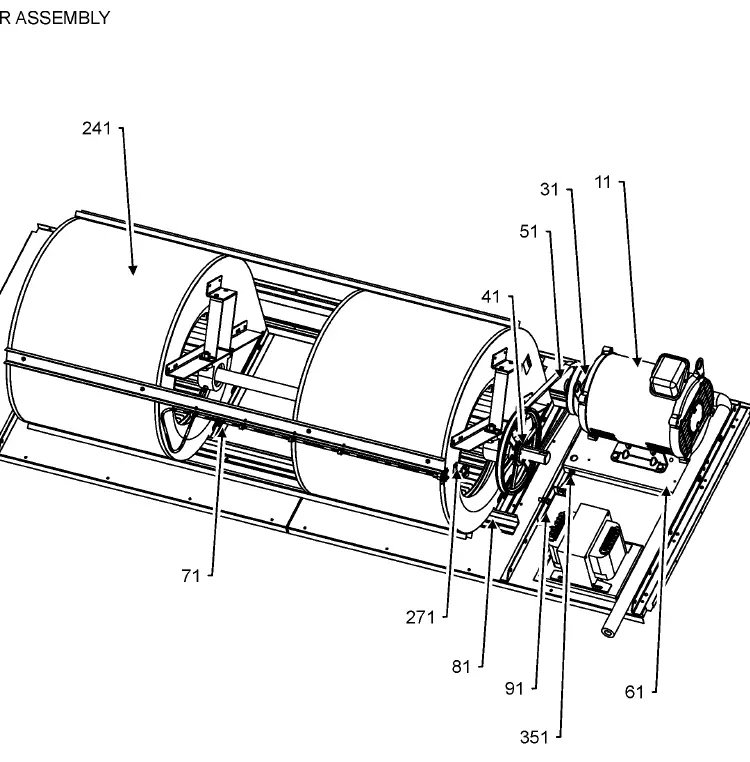

Schemat montażowy zespołu dmuchawy (Blower Assembly)
Schemat montażowy zespołu dmuchawy (Blower Assembly)

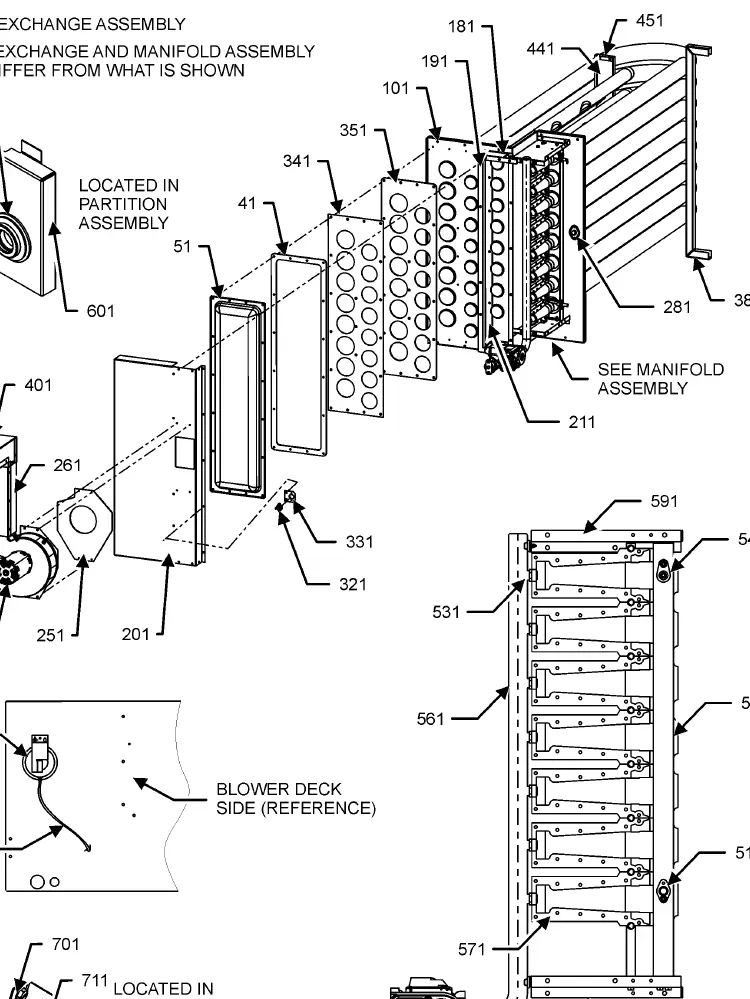

Schemat montażowy wymiennika ciepła (Heat Exchange Assembly)
Schemat montażowy wymiennika ciepła (Heat Exchange Assembly)
  • Cabinet Assembly: Obudowa i panele zewnętrzne.
  • Top Panel Assembly: Górny panel, wentylatory i silniki wentylatorów.
  • Evaporator, Condenser and Partition Assembly: Wymienniki ciepła, wężownice, filtry i przegrody.
  • Tubing and Compressor Assembly: Układ chłodniczy, sprężarki, czujniki temperatury i zawory.
  • Blower Assembly: Zespół dmuchawy, silnik dmuchawy i napęd pasowy.
  • Heat Exchange Assembly: Wymiennik ciepła, palniki, zawory gazowe i układ zapłonowy.
  • Control Box Assembly: Skrzynka sterownicza, przekaźniki, transformatory i zabezpieczenia elektryczne.

Praktyczna pomoc

Przed użyciem

  • Zidentyfikuj dokładny model urządzenia (M1, M2 lub M3).
  • Sprawdź numer części w tabeli przed zamówieniem.
  • Upewnij się, że serwis jest wykonywany przez wykwalifikowanego technika.
  • Zweryfikuj, czy część jest przeznaczona dla Twojego wariantu modelu (M1, M2 lub M3).

Ilustracje i schematy

  • Schematy przedstawiają rozłożone widoki (exploded views) podzespołów urządzenia.
  • Numery na schematach odpowiadają numerom referencyjnym w tabelach części.
Pokaż więcej Pokaż mniej

Zgodność modelu

  • M1: DBG1803VDDCAA
  • M2: DBG1804VDDCAA
  • M3: DBG1807VDDCAA
