Instrukcja obsługi oprawy oświetleniowej Ideal Lux NOVA FI

Najważniejsze informacje z instrukcji

Oprawa oświetleniowa Ideal Lux NOVA FI to wpuszczany punkt świetlny LED. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie sieciowe.

• Wymiary otworu montażowego: 90 mm dla modelu 12W, 140 mm dla modelu 30W.
• Opcje sterowania: Dostępne w zależności od modelu (1-10V, DALI, PUSH).
• Bezpieczeństwo: Oprawa posiada klasę szczelności IP20 i nie może być przykrywana materiałami termoizolacyjnymi.

Instalacja i montaż

Montaż oprawy powinien odbywać się w następujących krokach:

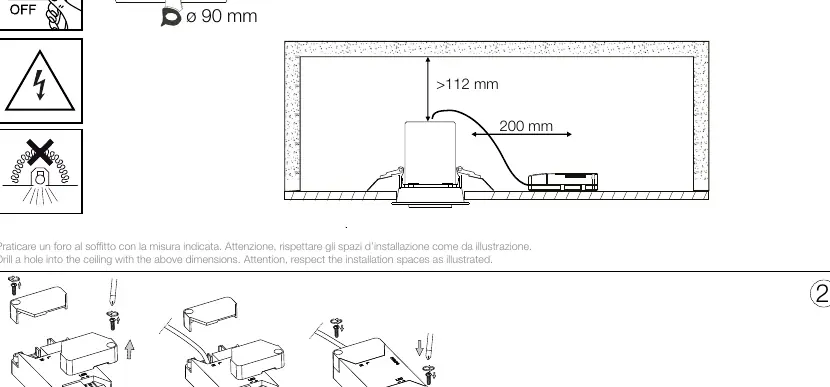

1. Wywierć otwór w suficie o odpowiedniej średnicy (90 mm lub 140 mm).
2. Upewnij się, że zachowano odpowiednie odstępy instalacyjne (min. 112 mm głębokości, 200 mm odległości od przeszkód).
3. Podłącz przewody elektryczne do sterownika (drivera) zgodnie z wybranym schematem.
4. Włóż oprawę w otwór, unosząc sprężyny boczne.
5. W przypadku modelu 30W, po włożeniu oprawy, dokręć śruby i zamknij strukturę pierścieniem ozdobnym.

Podłączenie elektryczne

Instrukcja zawiera schematy podłączenia dla różnych systemów sterowania:

• 1-10V: Podłączenie zasilania sieciowego (L, N, GND) oraz sygnału sterującego 1-10V.
• DALI: Podłączenie zasilania sieciowego oraz sygnału DALI.
• PUSH (tylko 30W): Podłączenie zasilania sieciowego oraz przycisku sterującego (PUSH button).

Należy zawsze zwracać uwagę na polaryzację "+" i "-" przy podłączaniu wyjścia wtórnego (SEC) do oprawy.

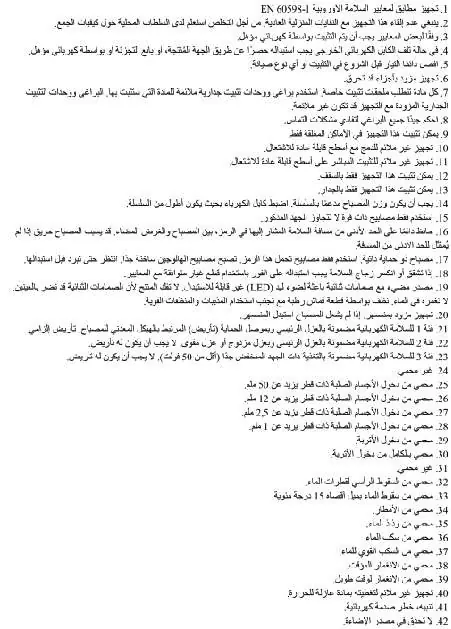

Bezpieczeństwo i konserwacja

Oprawa jest wyposażona w niewymienne źródło światła LED. Nie należy demontować produktu, ponieważ diody mogą uszkodzić wzrok. W przypadku awarii lub uszkodzenia szkła ochronnego, należy niezwłocznie wymienić uszkodzone elementy na oryginalne części zamienne. Urządzenie nie wymaga uziemienia w klasie II.
