Instrukcja obsługi żyrandola Ideal Lux Doge SP12
Szybki przewodnik po instalacji i bezpieczeństwie żyrandola Ideal Lux Doge SP12. Dowiedz się, jak poprawnie zamontować lampę, podłączyć przewody i bezpiecznie użytkować oświetlenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu i bezpiecznego użytkowania żyrandola Ideal Lux Doge SP12. Ze względu na charakter urządzenia, instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie sieciowe.
Opis urządzenia
Żyrandol Doge SP12 jest przeznaczony do montażu sufitowego wewnątrz pomieszczeń. Urządzenie wymaga zastosowania 12 żarówek z gwintem E14 o maksymalnej mocy 40W każda. Lampa posiada stopień ochrony IP20, co oznacza, że jest przeznaczona wyłącznie do suchych pomieszczeń.
Instalacja i montaż
Montaż należy przeprowadzić zgodnie z progresywną numeracją kroków przedstawioną w instrukcji:

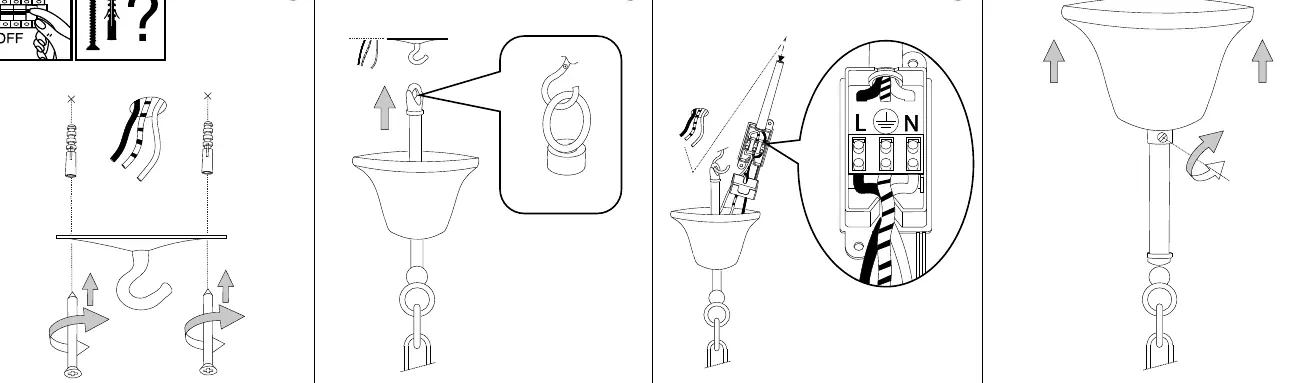

- Przygotowanie: Wyłącz zasilanie. Zamontuj wspornik sufitowy, używając odpowiednich kołków rozporowych dostosowanych do materiału sufitu.
- Zawieszenie: Zamocuj łańcuch żyrandola do haka sufitowego.
- Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami (L - faza, N - neutralny). Upewnij się, że połączenia są stabilne.
- Montaż czaszy: Zamontuj osłonę (czaszę) przy suficie, dokręcając śruby mocujące.

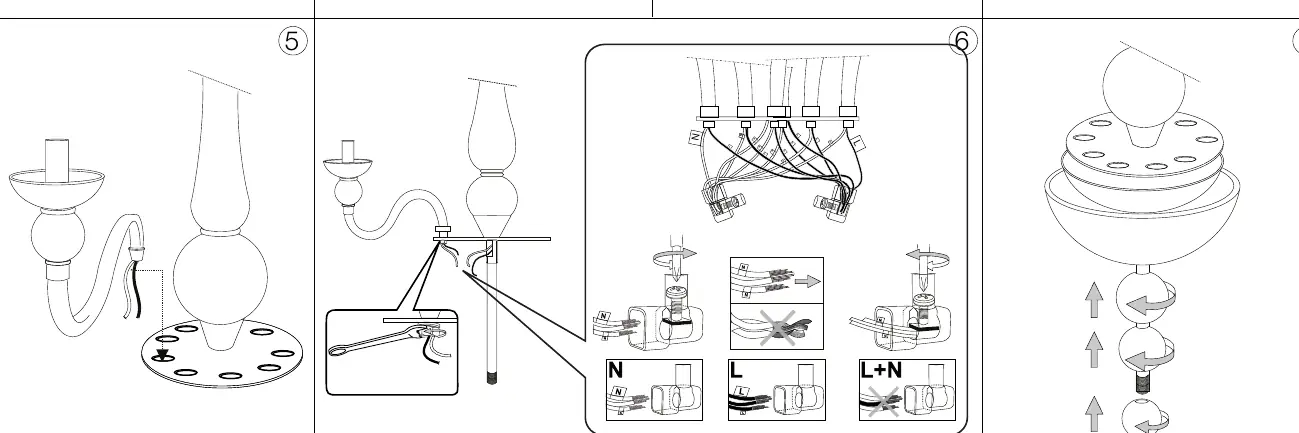

- Montaż ramion: Zamontuj ramiona żyrandola do korpusu lampy.
- Szczegóły połączeń: Upewnij się, że wszystkie przewody wewnątrz ramion są poprawnie połączone z główną kostką.
- Wykończenie: Zamontuj pozostałe elementy dekoracyjne i wkręć żarówki.
Bezpieczeństwo i konserwacja
- Zasilanie: Zawsze odłączaj napięcie przed wymianą żarówek lub czyszczeniem.
- Ciężar: Ciężar lampy musi być w całości podtrzymywany przez łańcuch, a nie przez przewód elektryczny.
- Odległość: Zachowaj minimalną bezpieczną odległość między żarówką a oświetlanym obiektem, wskazaną na ikonie w instrukcji.
- Czyszczenie: Używaj wilgotnej szmatki. Unikaj silnych detergentów i rozpuszczalników.
- Wymiana części: W przypadku uszkodzenia szkła ochronnego lub przewodu, wymień je natychmiast na części zgodne z normami.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy bezpiecznik jest sprawny, czy żarówki są poprawnie wkręcone oraz czy połączenia w kostce elektrycznej są stabilne.
Problemy z montażem na suficie
Upewnij się, że używasz kołków rozporowych odpowiednich do materiału, z którego wykonany jest sufit (dołączone w zestawie mogą nie być uniwersalne).
Przed użyciem
- Wyłącz zasilanie sieciowe przed rozpoczęciem prac.
- Sprawdź, czy sufit jest w stanie utrzymać ciężar żyrandola.
- Upewnij się, że posiadasz 12 żarówek E14 o mocy nieprzekraczającej 40W każda.
- Zatrudnij wykwalifikowanego elektryka do wykonania instalacji.
- Upewnij się, że wszystkie śruby są mocno dokręcone.
Parametry w praktyce
- E14 max 12 x 40W
- Typ gwintu żarówki (E14), maksymalna liczba żarówek (12) i maksymalna moc każdej z nich (40W).
Ilustracje i schematy
- Kroki 3 i 6 ilustrują sposób podłączenia przewodów fazowych (L) i neutralnych (N) do kostki przyłączeniowej.
Zgodność modelu
- Tylko do użytku wewnętrznego.
- Nie montować na powierzchniach łatwopalnych.
