Instrukcja obsługi wyłączników bezpieczeństwa IDEC XA/XW

Szybki przewodnik po instalacji i obsłudze wyłączników bezpieczeństwa IDEC serii XA (16mm) i XW (22mm). Dowiedz się, jak montować, podłączać i bezpiecznie użytkować te urządzenia zgodnie z normą ISO13850.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wyłączniki bezpieczeństwa IDEC serii XA (16mm) i XW (22mm) to kompaktowe urządzenia zgodne z normą ISO13850, przeznaczone do zastosowań przemysłowych. Posiadają wskaźnik stanu (podświetlenie) oraz mechanizm 'reverse energy' dla zwiększenia bezpieczeństwa. str. 1, 2, 7

Najważniejsze czynności

  • Montaż: Włóż operatora do otworu, dopasuj wypustkę i dokręć pierścień blokujący kluczem. str. 11
  • Resetowanie: Pociągnij przycisk lub obróć go zgodnie z ruchem wskazówek zegara. str. 5, 8

Problemy i rozwiązania

Drgania styków (chatter/bounce)

Zastosuj środki zaradcze (referencja 20ms) i unikaj wstrząsów.

str. 11

Konserwacja i reset

  • Resetowanie odbywa się poprzez pociągnięcie lub obrócenie przycisku. str. 5, 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie znamionowe (Ui) 250V Maksymalne napięcie izolacji. str. 7
Stopień ochrony IP65, IP67, IP69K Odporność na pył i wodę. str. 7

Gdzie szukać w PDF

  • Cechy i struktura str. 2, 3
  • Specyfikacja techniczna str. 7
  • Montaż i okablowanie str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Porównanie głębokości montażowej: seria konwencjonalna vs nowa seria XA. Strona 2 Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Metody resetowania wyłącznika: pociągnięcie lub obrót. Strona 5 Dodatkowe zdjęcie montażowe ze strony 6 Strona 6 Schemat rozmieszczenia terminali (widok od dołu). Strona 10

Najważniejsze informacje z instrukcji

Wyłączniki bezpieczeństwa IDEC serii XA (16mm) i XW (22mm) to kompaktowe urządzenia zaprojektowane do zastosowań przemysłowych. Są zgodne z normą ISO13850:2015, co zapewnia wysoki poziom bezpieczeństwa. Kluczowe cechy to krótki korpus (głębokość panelowa 12.6mm), wskaźnik stanu (podświetlenie zmieniające kolor na czerwony w stanie aktywnym) oraz mechanizm "reverse energy" zwiększający niezawodność.

Porównanie głębokości montażowej: seria konwencjonalna vs nowa seria XA.
Porównanie głębokości montażowej: seria konwencjonalna vs nowa seria XA.

Montaż panelowy

Montaż wyłącznika wymaga ostrożności, aby nie uszkodzić pierścienia blokującego:

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
  • Upewnij się, że uszczelka gumowa jest na swoim miejscu.
  • Włóż operatora od przodu panelu do otworu montażowego.
  • Dopasuj wypustkę (A dla serii XA, B dla serii X) do rowka w otworze panelu.
  • Dokręć pierścień blokujący za pomocą odpowiedniego klucza (MT-001 dla XA, MW9Z-T1 dla XW).
  • Zalecany moment dokręcania: 0.8-0.9 N·m (XA) lub 1.8-2.0 N·m (XW).

Okablowanie

Wyłączniki obsługują terminale lutowane lub tab #110:

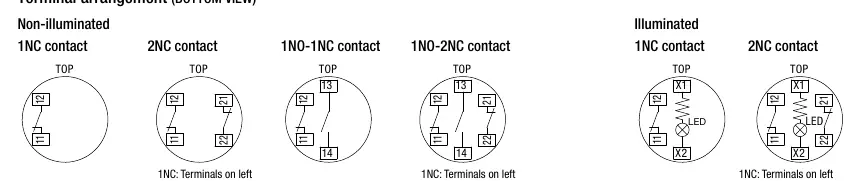

Schemat rozmieszczenia terminali (widok od dołu).
Schemat rozmieszczenia terminali (widok od dołu).
  • Maksymalny rozmiar przewodu: 1.25mm² (AWG16).
  • Lutowanie: użyj lutownicy w zakresie 310-350°C przez maksymalnie 3 sekundy.
  • Zaleca się stosowanie rurek termokurczliwych, aby zapobiec zwarciom między biegunami.
  • Podczas lutowania skieruj terminale w dół, aby zapobiec przedostaniu się topnika do wnętrza wyłącznika.
  • Stosuj siłę w kierunku pionowym do panelu; nacisk boczny może uszkodzić terminale.

Obsługa i resetowanie

Wyłączniki działają w trybie "pushlock" (zablokowanie po wciśnięciu). Resetowanie odbywa się poprzez:

Metody resetowania wyłącznika: pociągnięcie lub obrót.
Metody resetowania wyłącznika: pociągnięcie lub obrót.
  • Pociągnięcie przycisku (Pull to reset).
  • Obrócenie przycisku zgodnie z ruchem wskazówek zegara (Turn to reset).

Mechanizm bezpieczeństwa zapobiega przypadkowemu resetowi.

Dane techniczne

  • Napięcie znamionowe izolacji (Ui): 250V.
  • Prąd znamionowy (Ith): 5A (niepodświetlane), 3A (podświetlane).
  • Stopień ochrony: IP65, IP67, IP69K (panel front).
  • Temperatura pracy: -25°C do +70°C (niepodświetlane), -25°C do +55°C (podświetlane).
  • Częstotliwość operacji: 900 operacji na godzinę.

Bezpieczeństwo i konserwacja

Przed przystąpieniem do prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie. Nie należy demontować ani modyfikować urządzenia. Unikać instalacji w miejscach narażonych na silne wibracje, wysokie ciśnienie wody (powyżej specyfikacji IPX5/IPX7/IPX9K), zapylenie, gazy korozyjne lub silne pola magnetyczne.

Praktyczna pomoc

Typowe problemy

Drgania styków (chatter/bounce)

Zastosuj odpowiednie środki zaradcze (wartość referencyjna 20ms) i unikaj zewnętrznych wstrząsów.

Zwarcie między biegunami

Użyj rurek ochronnych lub termokurczliwych na terminalach.

Odbarwienie żywicy

Unikaj instalacji w środowiskach o wysokiej temperaturze.

Przed użyciem

  • Sprawdź grubość panelu (0.8 - 3.7mm).
  • Zweryfikuj rozmiar przewodu (maks. 1.25mm²).
  • Upewnij się, że uszczelka gumowa jest poprawnie osadzona.
  • Sprawdź, czy środowisko pracy nie przekracza specyfikacji IP (woda, pył, chemikalia).
  • Użyj właściwego klucza do dokręcania pierścienia blokującego.

Parametry w praktyce

Reverse energy structure
Konstrukcja zwiększająca bezpieczeństwo, gdzie styki NC są zawsze nachylone do wyłączenia.

Ilustracje i schematy

  • Schemat terminali pokazuje widok od dołu (BOTTOM VIEW) dla różnych konfiguracji styków.
  • Wymiary panelu wskazują na konieczność zachowania odpowiedniej grubości dla paneli izolowanych i przewodzących.

Zgodność modelu

  • Zgodne z normą ISO13850:2015.
  • Certyfikacja UL Type 4X (do użytku w trudnych warunkach pogodowych).
