Instrukcja obsługi wyłącznika bezpieczeństwa Schmersal AZ 17-02ZRI B6R

Szybki przewodnik po instrukcji obsługi wyłącznika bezpieczeństwa Schmersal AZ 17-02ZRI B6R. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz przeprowadzić konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wyłącznik bezpieczeństwa Schmersal AZ 17-02ZRI B6R służy do zabezpieczania osłon maszyn. Montaż musi być wykonany przez wykwalifikowany personel, a urządzenie wymaga regularnej kontroli wizualnej i funkcjonalnej. str. 1, 11

Najważniejsze czynności

  • Montaż siłownika str. 7, 8
  • Podłączenie elektryczne (IDC) str. 10

Pierwsze uruchomienie

  • Sprawdź poprawność instalacji siłownika i wyłącznika przed uruchomieniem. str. 11

Problemy i rozwiązania

Uszkodzenie komponentów

Wymień uszkodzone lub wadliwe komponenty.

str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Stopień ochrony IP67 Odporność na pył i wodę str. 6
Napięcie znamionowe 250 VAC Maksymalne napięcie izolacji str. 6

Gdzie szukać w PDF

  • Spis treści str. 1
  • Dane techniczne str. 4, 5, 6
  • Podłączenie elektryczne str. 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wyłącznika bezpieczeństwa Schmersal AZ 17-02ZRI B6R. Dokument zawiera wytyczne dotyczące montażu, podłączenia elektrycznego oraz konserwacji urządzenia. Prace związane z instalacją i obsługą muszą być wykonywane wyłącznie przez wykwalifikowany personel.

Opis i przeznaczenie

Wyłącznik bezpieczeństwa z oddzielnym siłownikiem jest przeznaczony do stosowania z osłonami przesuwnymi, uchylnymi i zdejmowalnymi. Urządzenie służy do zapewnienia bezpieczeństwa operacyjnego poprzez przerwanie niebezpiecznej sytuacji w momencie otwarcia osłony. Wyłącznik jest klasyfikowany jako urządzenie blokujące typu 2 zgodnie z normą EN ISO 14119.

Montaż

Podczas montażu należy przestrzegać następujących zasad:

Prawidłowe ustawienie siłownika
Prawidłowe ustawienie siłownika
Regulacja promienia siłownika
Regulacja promienia siłownika
  • Pozycja montażowa musi być wybrana tak, aby zapobiec przedostawaniu się brudu i zanieczyszczeń do otworu.
  • Należy użyć dostarczonej płyty podstawy do mocowania.
  • Moment dokręcania śrub mocujących nie może przekraczać 150 Ncm.
  • Obudowa nie może być używana jako ogranicznik końcowy.
  • Znaki na otworze siłownika wyłącznika i na samym siłowniku muszą znajdować się naprzeciwko siebie.
  • W przypadku montażu na osłonach uchylnych, punkt obrotu musi znajdować się w zakresie górnej powierzchni wyłącznika.

Podłączenie elektryczne

Podłączenie elektryczne może być wykonywane wyłącznie przez autoryzowany personel przy wyłączonym zasilaniu. Urządzenie wykorzystuje metodę IDC (technologia nacinania izolacji), która umożliwia podłączenie elastycznych przewodów o przekroju 0,75–1 mm² bez użycia tulejek. Przewody należy odizolować na długości 17–20 mm, wprowadzić do dławika, a następnie umieścić w rowkach pokrywy.

Metoda podłączenia IDC (cut clamp technology)
Metoda podłączenia IDC (cut clamp technology)

Uruchomienie i konserwacja

Zaleca się regularną kontrolę wizualną i funkcjonalną, obejmującą:

  • Sprawdzenie poprawności instalacji siłownika i wyłącznika.
  • Kontrolę integralności wpustu kablowego i połączeń.
  • Sprawdzenie obudowy pod kątem uszkodzeń.
  • Usuwanie cząstek kurzu i zanieczyszczeń.

Uszkodzone lub wadliwe komponenty muszą zostać wymienione.

Dane techniczne

Wyłącznik posiada stopień ochrony IP67. Znamionowe napięcie izolacji wynosi 250 VAC, a prąd termiczny 10 A. Urządzenie jest przystosowane do pracy w temperaturach od -30 °C do +80 °C.

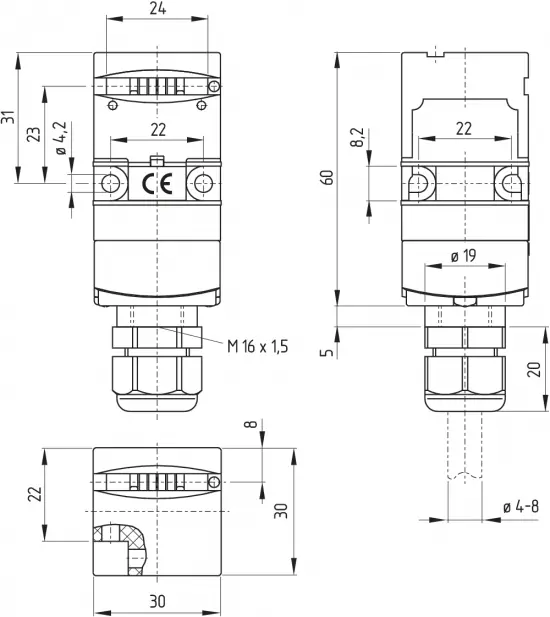

Wymiary wyłącznika
Wymiary wyłącznika

Praktyczna pomoc

Typowe problemy

Uszkodzenie obudowy lub nieprawidłowe działanie

Wymień uszkodzone lub wadliwe komponenty na nowe.

Zanieczyszczenie otworu na siłownik

Upewnij się, że pozycja montażowa zapobiega przedostawaniu się brudu i zanieczyszczeń do otworu.

Przed użyciem

  • Sprawdź poprawność instalacji siłownika i wyłącznika.
  • Upewnij się, że wszystkie połączenia kablowe są nienaruszone.
  • Sprawdź obudowę pod kątem uszkodzeń.
  • Usuń wszelkie cząstki kurzu i zanieczyszczeń.

Ilustracje i schematy

  • Schematy montażu siłownika pokazują prawidłowe ustawienie względem wyłącznika.
  • Schemat połączeń IDC ilustruje proces zdejmowania izolacji i montażu przewodów wewnątrz obudowy.

Zgodność modelu

  • Urządzenie przeznaczone do stosowania z osłonami przesuwnymi, uchylnymi i zdejmowalnymi.
  • Wymaga wykwalifikowanego personelu do montażu i obsługi.
