Instrukcja obsługi blokady bezpieczeństwa Schmersal AZM 161CC-12
Szybki przewodnik po instrukcji obsługi blokady bezpieczeństwa Schmersal AZM 161CC-12. Dowiedz się, jak poprawnie zamontować, podłączyć elektrycznie i skonfigurować urządzenie, a także poznaj dane techniczne i procedury bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Blokada bezpieczeństwa Schmersal AZM 161CC-12 jest urządzeniem przeznaczonym do zastosowań przemysłowych, służącym do zabezpieczania ruchomych osłon maszyn. Urządzenie to nie jest przeznaczone dla konsumentów prywatnych. Przed instalacją wymagane jest przeprowadzenie oceny ryzyka zgodnie z normami EN ISO 14119 oraz EN ISO 13849-1.
Opis produktu i dane techniczne
Urządzenie posiada stopień ochrony IP67, co zapewnia odporność na pył i wilgoć. Obudowa wykonana jest z samogasnącego termoplastu wzmocnionego włóknem szklanym. Dopuszczalna temperatura pracy wynosi od -30 do +60 °C. Blokada dostępna jest w wersjach zasilania 24 VAC/DC lub 110/230 VAC.
Montaż

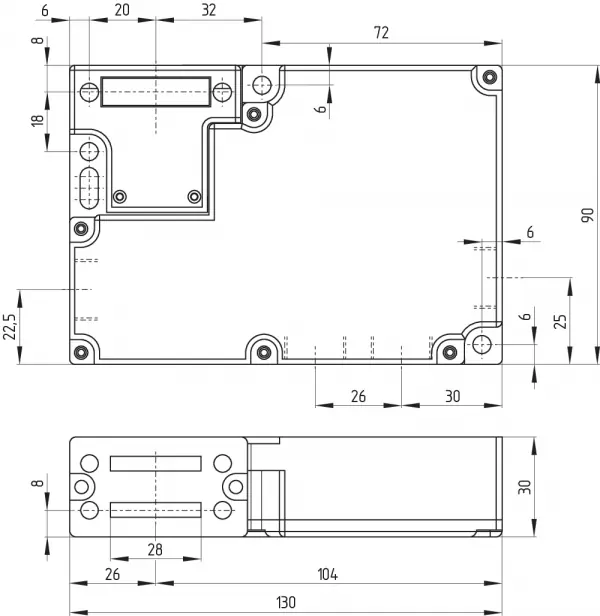

Montaż musi być przeprowadzony przez wykwalifikowany personel. Urządzenie posiada trzy otwory montażowe. Należy unikać montażu w miejscach narażonych na bezpośrednie zanieczyszczenia. Nieużywane otwory na siłownik muszą zostać zaślepione. Siłownik musi być trwale zamocowany do osłony bezpieczeństwa, aby zapobiec jego przemieszczeniu.
Ręczne odblokowanie i wyjście awaryjne
W przypadku konieczności ręcznego odblokowania (np. podczas konserwacji), należy użyć klucza trójkątnego M5, obracając go o 180 stopni. Po zakończeniu czynności należy zabezpieczyć mechanizm dołączoną plastikową osłoną. Wersje z wyjściem awaryjnym (T, TD, TU) pozwalają na otwarcie osłony od wewnątrz strefy niebezpiecznej.
Podłączenie elektryczne
Podłączenie może być wykonane wyłącznie przez upoważniony personel przy odłączonym zasilaniu. Należy stosować odpowiednie dławiki kablowe. Moment dokręcania śrub pokrywy obudowy wynosi 0,6 Nm. Należy przestrzegać kolejności dokręcania śrub wskazanej w dokumentacji.
Uruchomienie i konserwacja
Zaleca się regularne przeglądy wizualne oraz testy funkcjonalne, obejmujące sprawdzenie zamocowania blokady i siłownika, integralności połączeń kablowych oraz usunięcie zanieczyszczeń. Uszkodzone lub wadliwe komponenty muszą zostać niezwłocznie wymienione.
Utylizacja
Urządzenie należy utylizować zgodnie z obowiązującymi przepisami krajowymi dotyczącymi odpadów elektronicznych i przemysłowych.
Praktyczna pomoc
Typowe problemy
Brak możliwości otwarcia osłony
Sprawdź zasilanie cewki (wersja Power to unlock wymaga zasilania do odblokowania) lub użyj ręcznego odblokowania za pomocą klucza M5.
Błąd w działaniu lub nieprawidłowe blokowanie
Sprawdź poprawność montażu siłownika i czy nie jest on zablokowany przez zanieczyszczenia.
Uszkodzenie obudowy lub śrub
Wymień uszkodzone komponenty; nie naprawiaj urządzenia samodzielnie.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (24 VAC/DC lub 110/230 VAC).
- Upewnij się, że montaż odbywa się w miejscu chronionym przed zanieczyszczeniami.
- Sprawdź, czy wszystkie nieużywane otwory na siłownik są zaślepione.
- Upewnij się, że siłownik jest trwale zamocowany do osłony bezpieczeństwa.
- Zweryfikuj, czy moment dokręcania śrub pokrywy wynosi 0,6 Nm.
Parametry w praktyce
- 4 x M16 x 1.5
- Specyfikacja wejść kablowych.
Ilustracje i schematy
- Schematy połączeń pokazują styki w stanie beznapięciowym z włożonym siłownikiem.
- Legenda LED wskazuje stan zamknięcia drzwi, zasilania cewki i blokady.
Zgodność modelu
- Urządzenie nie jest przeznaczone dla konsumentów prywatnych.
- Wymagana ocena ryzyka przed instalacją zgodnie z normami EN ISO 14119.
