Instrukcja obsługi rygla elektromagnetycznego Schmersal AZM 161CC-12/12KA-024

Szybki przewodnik po instalacji i obsłudze rygla elektromagnetycznego Schmersal AZM 161CC-12/12KA-024. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz korzystać z funkcji odblokowania awaryjnego.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Rygiel elektromagnetyczny Schmersal AZM 161CC-12/12KA-024 jest urządzeniem bezpieczeństwa typu 2, przeznaczonym do blokowania ruchomych osłon maszyn. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Urządzenie wymaga regularnych testów funkcjonalnych i wizualnych.

Opis urządzenia i przeznaczenie

Urządzenie służy do zapobiegania otwarciu osłon bezpieczeństwa przed wyeliminowaniem warunków niebezpiecznych. Nie jest przeznaczone dla konsumentów prywatnych. Wersja AZM 161CC posiada zaciski klatkowe (Cage clamps).

Montaż i instalacja

Montaż musi odbywać się w stanie beznapięciowym. Urządzenie posiada trzy otwory montażowe. Należy unikać używania rygla jako ogranicznika krańcowego. Niewykorzystane otwory na siłownik muszą zostać zaślepione. Siłownik musi być trwale przymocowany do osłony bezpieczeństwa, aby zapobiec manipulacjom.

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

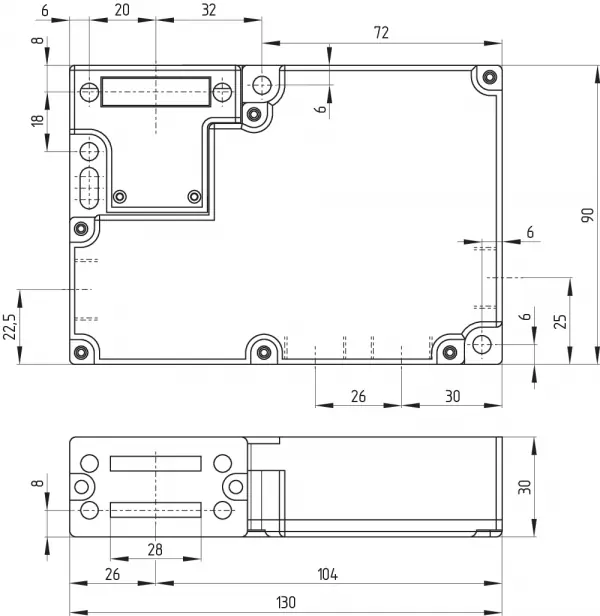

Wymiary montażowe rygla
Wymiary montażowe rygla
Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13

Odblokowanie awaryjne i wyjście ewakuacyjne

W zależności od wersji, urządzenie może być wyposażone w:

Dźwignia odblokowania awaryjnego
Dźwignia odblokowania awaryjnego
  • Odblokowanie ręczne: Realizowane za pomocą klucza trójkątnego M5 (dostępny jako akcesorium).
  • Odblokowanie awaryjne (sufiks -N): Dostępne z zewnątrz strefy niebezpiecznej; wymaga użycia pomarańczowej dźwigni.
  • Wyjście ewakuacyjne (sufiks -T, -TD, -TU): Dostępne od wewnątrz strefy niebezpiecznej; aktywowane dźwignią lub czerwonym przyciskiem.

Podłączenie elektryczne

Podłączenie może być wykonane tylko przez autoryzowany personel w stanie beznapięciowym. Należy stosować odpowiednie dławiki kablowe. Długość odizolowania przewodu dla zacisków klatkowych (CC) wynosi 5-6 mm, a dla zacisków śrubowych (SK) 7 mm. Po podłączeniu należy oczyścić wnętrze urządzenia i zamknąć pokrywę z momentem dokręcenia 0,6 Nm.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Konserwacja i testowanie

Urządzenie jest bezobsługowe przy prawidłowej instalacji. Zaleca się regularne:

  • Sprawdzanie zamocowania rygla i siłownika.
  • Kontrolę stanu połączeń kablowych.
  • Usuwanie zanieczyszczeń i pyłu.

Dane techniczne

Urządzenie spełnia normy EN ISO 13849-1, EN ISO 14119 oraz EN IEC 60947-5-1. Stopień ochrony wynosi IP67, a zakres temperatury pracy to -30°C do +60°C. Siła trzymania (FZh) wynosi 2000 N.

Praktyczna pomoc

Typowe problemy

Zablokowany rygiel

Użyj klucza trójkątnego M5 do ręcznego odblokowania (jeśli wersja na to pozwala) lub sprawdź zasilanie cewki.

Błąd w obwodzie bezpieczeństwa

Sprawdź poprawność podłączenia styków zgodnie ze schematem i upewnij się, że urządzenie jest w stanie beznapięciowym podczas montażu.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (24 VAC/DC lub 110/230 VAC).
  • Upewnij się, że montaż odbywa się w stanie beznapięciowym.
  • Sprawdź, czy wszystkie otwory montażowe są zabezpieczone przed zanieczyszczeniami.
  • Zweryfikuj, czy używasz odpowiednich dławików kablowych (4 x M16 x 1,5).
  • Upewnij się, że siłownik jest trwale zamocowany do osłony.

Parametry w praktyce

Siła trzymania (FZh)
2000 N (zgodnie z EN ISO 14119).
Stopień ochrony
IP67 (odporność na pył i zanurzenie w wodzie).
Temperatura pracy
-30°C do +60°C.
Moment dokręcenia śrub pokrywy
0,6 Nm.

Ilustracje i schematy

  • Schematy połączeń pokazują styki w stanie beznapięciowym z włożonym siłownikiem.
  • Schematy LED pokazują stany żółtych i zielonych diod w zależności od stanu drzwi i zasilania cewki.

Zgodność modelu

  • Urządzenie przeznaczone do zastosowań przemysłowych, nie dla konsumentów prywatnych.
  • Wersja 'Power to unlock' (bez sufiksu A) otwiera się po podaniu napięcia.
