Najważniejsze informacje z instrukcji

Wyłącznik bezpieczeństwa z blokadą elektromagnetyczną Schmersal AZM 161CC jest urządzeniem przeznaczonym do stosowania w systemach bezpieczeństwa maszyn przemysłowych. Jego głównym zadaniem jest uniemożliwienie otwarcia ruchomych osłon bezpieczeństwa, dopóki nie zostaną wyeliminowane warunki niebezpieczne. Urządzenie nie jest przeznaczone dla konsumentów prywatnych i musi być instalowane przez wykwalifikowany personel.

Opis produktu

Urządzenie posiada obudowę z tworzywa termoplastycznego wzmocnionego włóknem szklanym. W zależności od wersji (kod zamówienia), może posiadać różne konfiguracje styków, siłę blokady (5 N lub 30 N) oraz funkcje takie jak odblokowanie ręczne czy wyjście awaryjne. Klasyfikacja bezpieczeństwa jest zgodna z normą EN ISO 14119 (typ 2).

Montaż

Urządzenie należy zamontować w sposób uniemożliwiający wnikanie zanieczyszczeń do wnętrza. Do mocowania obudowy przewidziano trzy otwory. Urządzenie posiada podwójną izolację, dlatego stosowanie przewodu uziemiającego nie jest dozwolone. Siłownik musi być trwale przymocowany do osłony bezpieczeństwa, aby zapobiec jego przemieszczeniu.

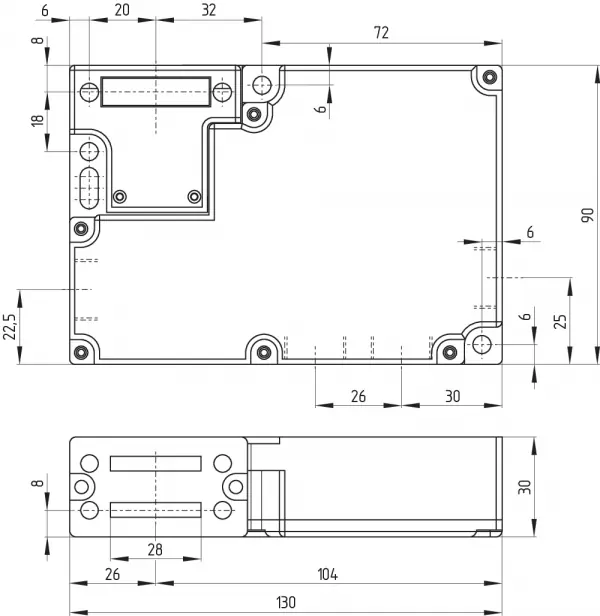

Rysunek wymiarowy urządzenia
Rysunek wymiarowy urządzenia
Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13
Kolejność dokręcania śrub pokrywy
Kolejność dokręcania śrub pokrywy

Odblokowanie ręczne i awaryjne

W przypadku awarii lub prac konserwacyjnych, odblokowanie ręczne realizuje się za pomocą klucza trójkątnego M5 (obrót o 180°). Wersje z odblokowaniem awaryjnym (sufiks -N) posiadają pomarańczową dźwignię, którą należy obrócić do oporu w kierunku wskazanym strzałką. Wersje z wyjściem awaryjnym (sufiks -T, -TD, -TU) umożliwiają otwarcie osłony od wewnątrz strefy niebezpiecznej.

Podłączenie elektryczne

Podłączenie może być wykonane wyłącznie przez upoważniony personel przy odłączonym zasilaniu. Należy stosować odpowiednie dławiki kablowe zapewniające wymagany stopień ochrony (IP67). Długość odizolowania przewodów wynosi 5-6 mm dla zacisków klatkowych (CC) oraz 7 mm dla zacisków śrubowych (SK). Po zakończeniu prac należy oczyścić wnętrze z zanieczyszczeń i dokręcić śruby pokrywy z momentem 0,6 Nm, zachowując odpowiednią kolejność.

Schemat blokowy podłączenia elektrycznego
Schemat blokowy podłączenia elektrycznego
Schemat połączeń z LED
Schemat połączeń z LED

Uruchomienie i konserwacja

Urządzenie jest bezobsługowe przy prawidłowej instalacji. Zaleca się regularną kontrolę wizualną i testy funkcjonalne, obejmujące sprawdzenie mocowania wyłącznika i siłownika, integralność połączeń kablowych oraz usunięcie pyłu i zanieczyszczeń. W przypadku uszkodzenia komponentów należy je niezwłocznie wymienić.

Wskaźniki LED
Wskaźniki LED

Utylizacja

Urządzenie należy utylizować zgodnie z krajowymi przepisami i ustawodawstwem dotyczącym odpadów przemysłowych.

Praktyczna pomoc

Typowe problemy

Brak możliwości otwarcia osłony

Sprawdź zasilanie cewki (wersja Power to unlock wymaga zasilania do odblokowania) lub użyj ręcznego odblokowania za pomocą klucza trójkątnego M5.

Uszkodzenie obudowy lub dźwigni

Wymień urządzenie na nowe. Wszelkie naprawy, przeróbki lub modyfikacje urządzenia są surowo zabronione.

Przed użyciem

  • Sprawdź, czy urządzenie jest odpowiednie dla danej maszyny (zgodność z EN ISO 14119).
  • Upewnij się, że montaż odbywa się w miejscu chronionym przed zanieczyszczeniami.
  • Przygotuj klucz trójkątny M5 do ewentualnego odblokowania ręcznego.
  • Sprawdź, czy przewody mają odpowiedni przekrój (0,25 - 1,5 mm²).
  • Upewnij się, że zasilanie jest wyłączone przed przystąpieniem do podłączania.

Ilustracje i schematy

  • Schematy połączeń pokazują stany styków w stanie beznapięciowym z włożonym siłownikiem.
  • Rysunki wymiarowe pomagają w planowaniu miejsca montażu i rozstawu otworów.

Zgodność modelu

  • Urządzenie nie jest przeznaczone dla konsumentów prywatnych.
  • Wymaga wykwalifikowanego personelu do instalacji i konserwacji.
