Elektryczny zamek trzpieniowy Visionis VIS-DP100-FSA
Instrukcja montażu i obsługi elektrycznego zamka trzpieniowego Visionis VIS-DP100-FSA. Przewodnik zawiera schematy instalacji, definicje przewodów, wymiary oraz specyfikację techniczną urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Visionis VIS-DP100-FSA to elektryczny zamek trzpieniowy typu Fail Safe, zasilany napięciem 12-24V DC, wyposażony w funkcję opóźnienia czasowego (0, 3, 6s) i siłę trzymania 800 kg. str. 1
Najważniejsze czynności
- Montaż zamka wymaga wycięcia otworu o wymiarach 207x36 mm i głębokości min. 38 mm. str. 2
- Podłączenie elektryczne wymaga zasilania 12-24V DC (czerwony +) oraz masy (czarny). str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 12V - 24V DC | Wymagane zasilanie prądem stałym | str. 1 |
| Siła trzymania | 800 kg (1700 lbs) | Maksymalne obciążenie zamka | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i wymiary str. 1
- Instalacja i schemat połączeń str. 2
- Kroki montażowe str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Visionis VIS-DP100-FSA to elektryczny zamek trzpieniowy typu Fail Safe (normalnie zamknięty przy zasilaniu). Urządzenie jest przeznaczone do montażu wpuszczanego. Zamek posiada wbudowaną funkcję opóźnienia czasowego (0, 3, 6 sekund) oraz wysoką siłę trzymania wynoszącą 800 kg (1700 lbs).
Specyfikacja techniczna
- Napięcie zasilania: DC 12V - 24V
- Pobór prądu (DC12V): Start 1A, czuwanie 0.11A
- Siła trzymania: 800 kg (1700 lbs)
- Opóźnienie czasowe: 0, 3, 6 sekund
- Temperatura pracy: -20°C do +50°C
- Wymiary zamka: 205 mm (dł.) x 35 mm (szer.) x 38 mm (wys.)
Instalacja krok po kroku
- Przygotowanie otworu: Wykonaj otwór w ościeżnicy zgodnie z wymiarami (głębokość nie mniejsza niż 38 mm, wymiary otworu 207 mm x 36 mm).
- Dopasowanie: Ustaw szablon korpusu zamka zgodnie z linią środkową ościeżnicy.
- Montaż płyty: Zamocuj płytę montażową (szczególnie ważne w przypadku ościeżnic z pustego metalu).
- Podłączenie: Podłącz przewody zgodnie ze schematem elektrycznym.
- Montaż końcowy: Zamontuj korpus zamka w ościeżnicy i przeprowadź test działania.
Schemat podłączenia przewodów
Zamek posiada następujące oznaczenia kolorystyczne przewodów:
- Czerwony: DC 12V - 24V (+)
- Czarny: GND (masa)
- Żółty: Przycisk wyjścia (push button switch)
- Biały: Czujnik drzwi COM
- Niebieski: Czujnik drzwi NO
Bezpieczeństwo i ostrzeżenia
Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu. Użytkownik jest zobowiązany do sprawdzenia zgodności instalacji z lokalnymi przepisami przeciwpożarowymi.
Praktyczna pomoc
Typowe problemy
Zamek nie blokuje się po zamknięciu drzwi
Sprawdź, czy zasilanie jest podłączone (DC 12V-24V) oraz czy przewody są poprawnie podłączone zgodnie ze schematem.
Trudności z montażem w ościeżnicy
Upewnij się, że otwór ma głębokość co najmniej 38 mm i wymiary 207x36 mm.
Przed użyciem
- Sprawdź napięcie zasilania (DC 12V-24V).
- Upewnij się, że ościeżnica pozwala na wykonanie otworu o głębokości min. 38 mm.
- Przygotuj narzędzia do cięcia metalu/drewna.
- Zweryfikuj zgodność z lokalnymi przepisami przeciwpożarowymi.
Ilustracje i schematy

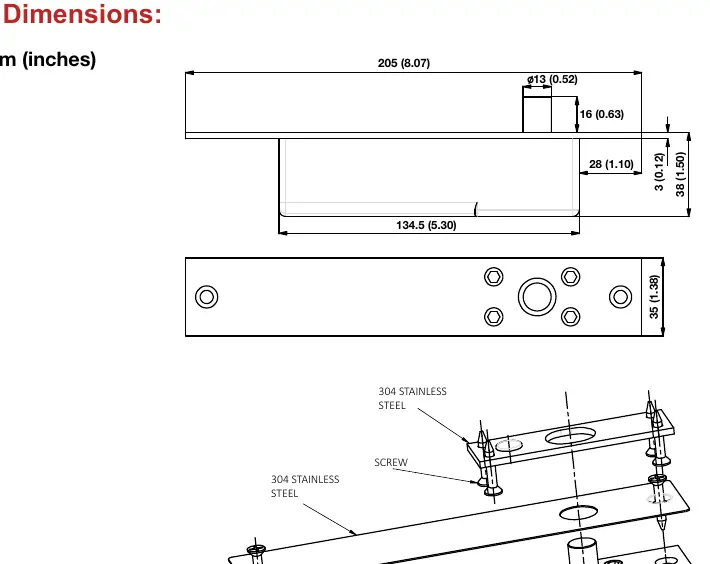

- Schemat wymiarowy pokazuje precyzyjne odległości dla wycięcia otworu montażowego.

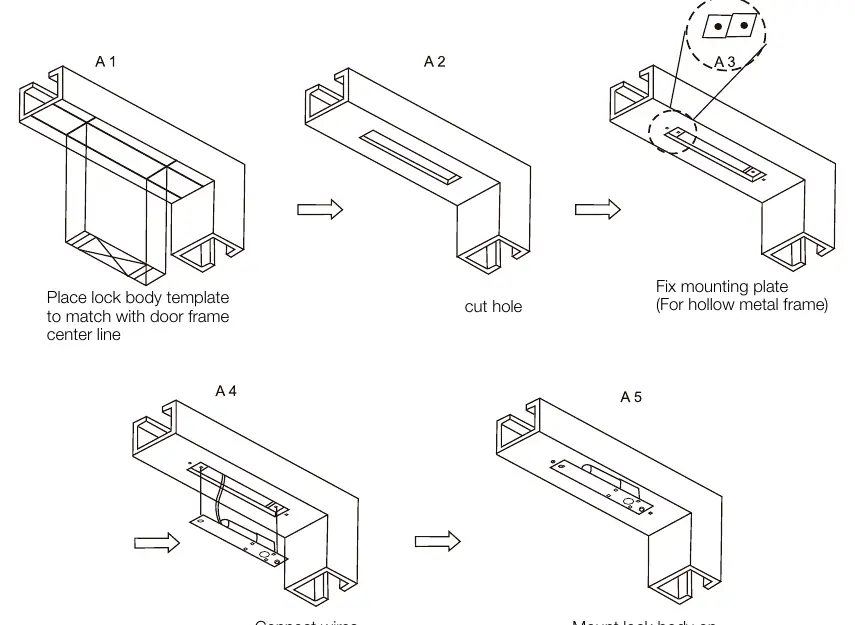

- Schemat instalacji (A1-A5) ilustruje proces od wycięcia otworu po montaż końcowy.
Zgodność modelu
- Zamek przeznaczony do montażu wpuszczanego.
- Kompatybilny z różnymi typami drzwi (standardowe, wąskie, szklane bezramowe).
