Instrukcja instalacji systemu dostępu Security Brands Ascent R1 16-R1
Szybki przewodnik instalacji i podłączenia systemu dostępu Security Brands Ascent R1 (model 16-R1). Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i przekaźniki oraz skonfigurować system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje instalacji systemu dostępu komórkowego Ascent R1. Urządzenie wymaga aktywacji przed użyciem – należy postępować zgodnie z oddzielną instrukcją aktywacji (Activation Guide). System jest akcesorium komórkowym do bram lub drzwi i nie gwarantuje nieprzerwanego połączenia, dlatego zawsze należy posiadać mechanizm awaryjnego wyjścia lub wejścia (np. nadajnik, skrzynka strażacka, zwolnienie mechaniczne).
Opis urządzenia
Urządzenie Ascent R1 składa się z jednostki głównej, anteny, zacisków przekaźnikowych, zacisków zasilania oraz zacisków wejść cyfrowych. Wewnątrz znajduje się również slot na kartę SIM oraz diody statusu zasilania i przekaźnika.

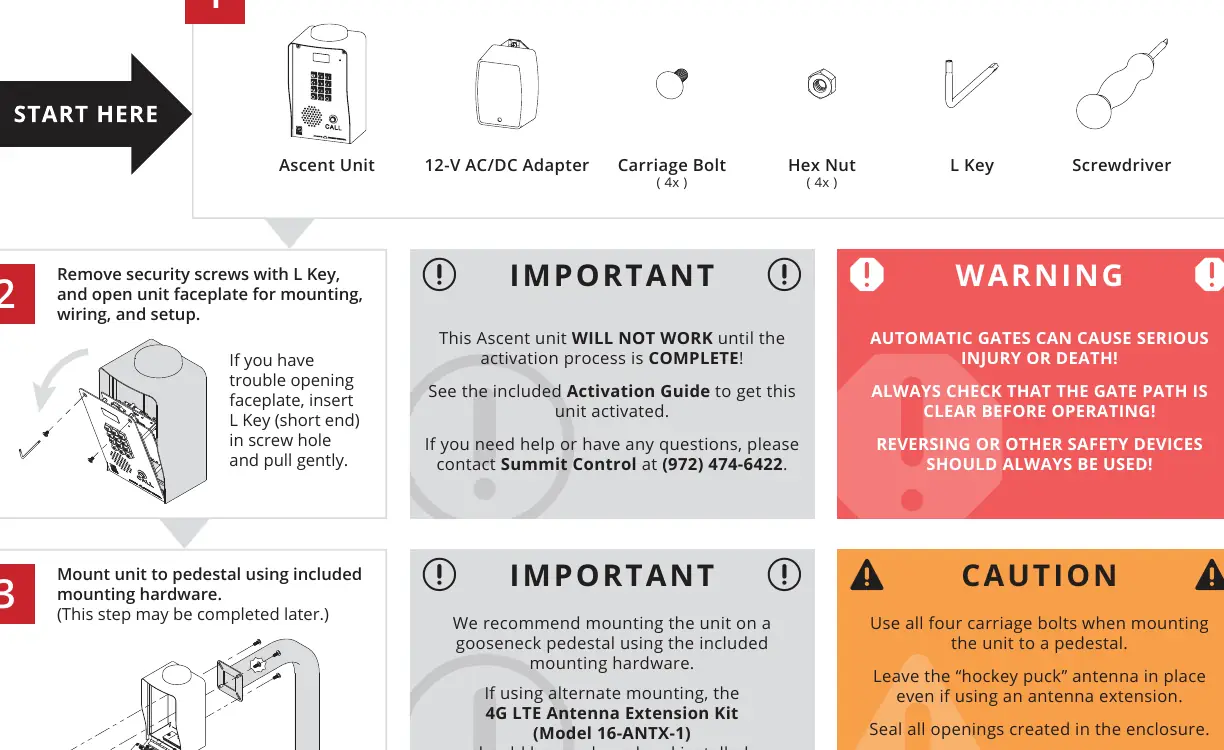

Montaż
Zaleca się montaż urządzenia na postumencie typu "gęsia szyja" (gooseneck pedestal) przy użyciu dołączonych czterech śrub karetkowych. W przypadku montażu alternatywnego konieczne jest zakupienie i zainstalowanie zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1), w przeciwnym razie może wystąpić brak sygnału. Należy uszczelnić wszystkie otwory w obudowie.
Podłączenie przewodów
Przewody należy przeprowadzić przez tył urządzenia. Zaleca się stosowanie przewodu typu linka 18-gauge. Podczas podłączania zasilania należy zachować właściwą polaryzację (plus do plusa, minus do minusa), aby uniknąć uszkodzenia urządzenia i utraty gwarancji. Zacisk uziemienia (GROUND) jest opcjonalny, chyba że wymagają tego lokalne przepisy.
Uruchomienie i testy
Po podłączeniu zasilania i sprawdzeniu okablowania, należy wprowadzić kod tymczasowy 2012 na klawiaturze, aby potwierdzić otwarcie bramy. Jeśli brama się otworzy, instalacja jest poprawna i można zamknąć obudowę. Dodawanie i usuwanie kodów odbywa się przez system Summit Control, a nie z klawiatury urządzenia.
Bezpieczeństwo
Automatyczne bramy mogą powodować poważne obrażenia lub śmierć. Przed uruchomieniem zawsze należy upewnić się, że ścieżka bramy jest wolna. Zawsze należy stosować urządzenia zabezpieczające, takie jak czujniki cofania.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po instalacji
Urządzenie wymaga przejścia procesu aktywacji. Sprawdź dołączony Activation Guide.
Brak sygnału komórkowego
Jeśli montaż nie odbywa się na standardowym postumencie, wymagane jest użycie zestawu przedłużającego antenę 16-ANTX-1.
Uszkodzenie urządzenia podczas podłączania
Upewnij się, że polaryzacja zasilania jest poprawna (plus do plusa, minus do minusa). Odwrotna polaryzacja może uszkodzić jednostkę.
Przed użyciem
- Sprawdź zawartość zestawu: jednostka Ascent, zasilacz 12V AC/DC, 4 śruby karetkowe, 4 nakrętki, klucz L, śrubokręt.
- Upewnij się, że masz przewód 18-gauge do połączeń.
- Sprawdź, czy ścieżka bramy jest wolna przed testowaniem.
- Upewnij się, że masz dostęp do zasilania 12-24 VDC.
- Przygotuj się na proces aktywacji konta w Summit Control.
Ilustracje i schematy

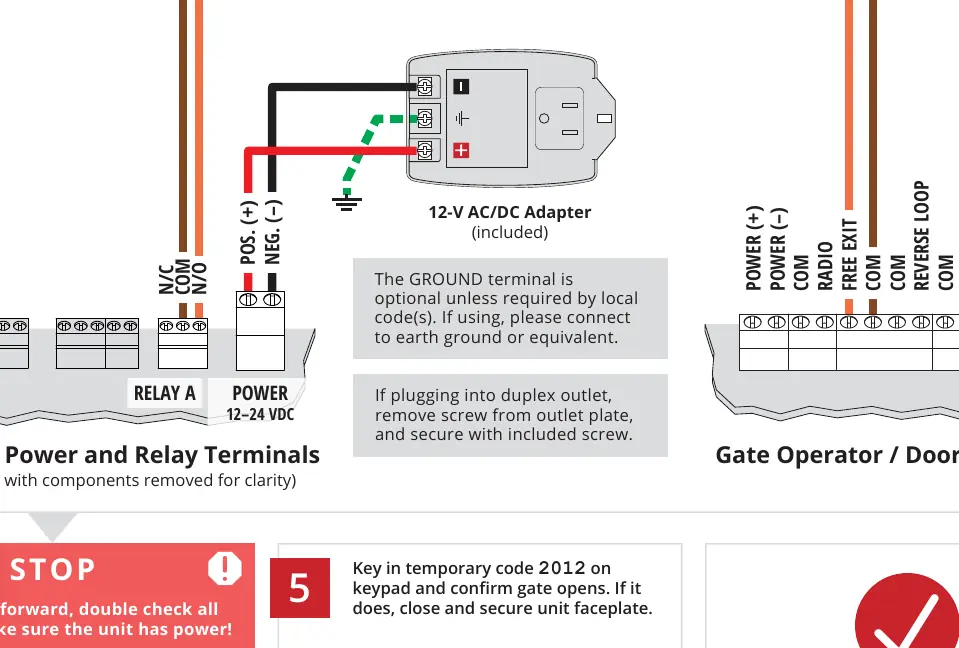

- Schemat połączeń pokazuje podłączenie zasilacza do zacisków POWER oraz przekaźnika do sterownika bramy.

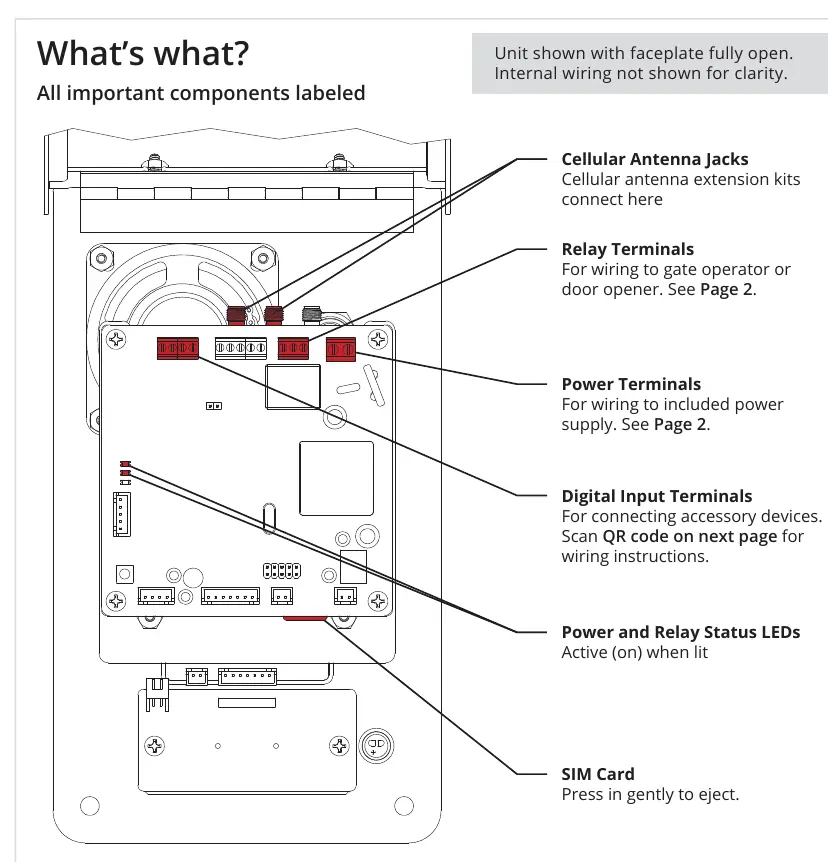

- Rysunek komponentów wskazuje lokalizację anteny, zacisków przekaźników, zasilania i wejść cyfrowych.
Zgodność modelu
- Wymaga aktywacji przez Summit Control.
- Nie gwarantuje nieprzerwanego połączenia komórkowego.
- Zalecane użycie mechanicznego wyjścia awaryjnego.
