Instrukcja montażu systemu dostępu Security Brands Ascent X2 16-X2
Szybki przewodnik instalacji i podłączenia systemu Security Brands Ascent X2 (model 16-X2). Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, przekaźniki oraz urządzenia Wiegand.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System Ascent X2 to akcesorium komórkowe do bram lub drzwi. Urządzenie nie będzie działać, dopóki proces aktywacji nie zostanie zakończony. Zawsze należy posiadać mechanizm awaryjnego wyjścia lub głównego wejścia (np. nadajnik, skrzynka strażacka, zwolnienie mechaniczne), ponieważ nie można zagwarantować nieprzerwanego połączenia komórkowego.
Elementy zestawu i montaż
Przed rozpoczęciem upewnij się, że posiadasz wszystkie elementy: jednostkę Ascent, zasilacz 12-V AC/DC, klucz, 4 śruby karetkowe, 4 nakrętki oraz śrubokręt. Zaleca się montaż urządzenia na słupku typu gooseneck przy użyciu dołączonego osprzętu. Jeśli stosujesz alternatywny montaż, należy zakupić i zainstalować zestaw 4G LTE Antenna Extension Kit (model 16-ANTX-1), w przeciwnym razie może wystąpić brak sygnału. Podczas montażu użyj wszystkich czterech śrub karetkowych i uszczelnij wszystkie otwory w obudowie.
Podłączenie przewodów
Zaleca się stosowanie przewodów typu 18-gauge stranded do wszystkich połączeń. Zaciski Ascent można odłączyć, aby ułatwić podłączanie przewodów. Przed podłączeniem zasilania upewnij się, że polaryzacja jest poprawna (plus do plusa, minus do minusa), ponieważ odwrotna polaryzacja może uszkodzić urządzenie i unieważnić gwarancję. W przypadku podłączania urządzeń Wiegand (np. czytników kart), należy bezwzględnie odłączyć zasilanie od jednostki Ascent przed wykonaniem połączeń.

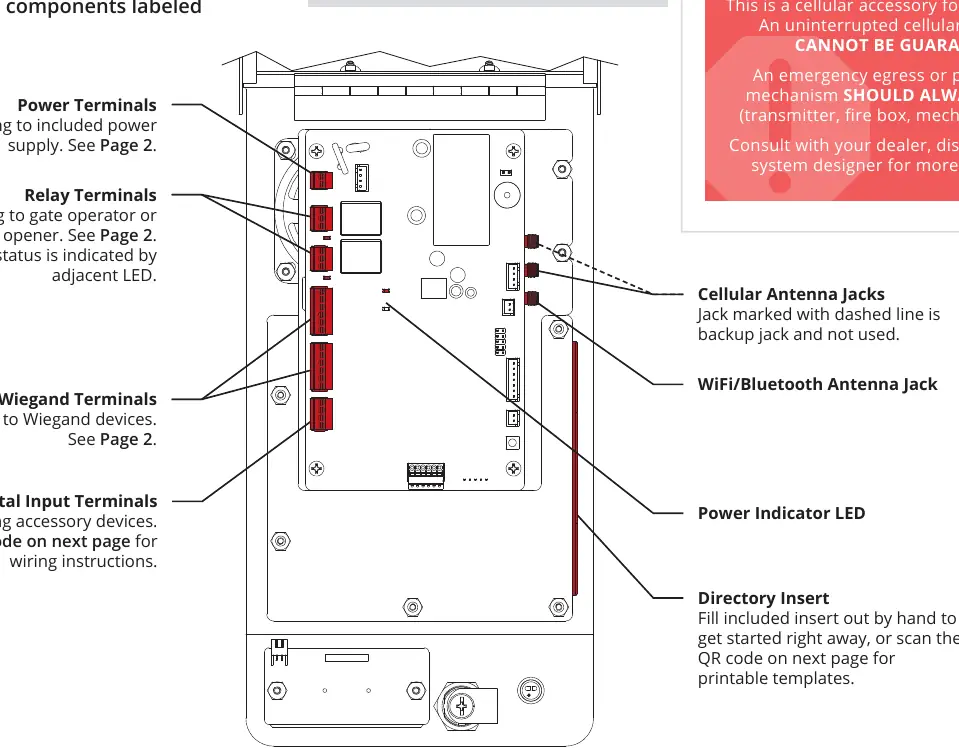

Opis zacisków
- Power Terminals: Do podłączenia zasilacza.
- Relay Terminals: Do podłączenia operatora bramy lub otwieracza drzwi. Status przekaźnika jest wskazywany przez sąsiednią diodę LED.
- Wiegand Terminals: Do podłączenia urządzeń Wiegand.
- Digital Input Terminals: Do podłączenia urządzeń akcesoryjnych.
Uruchomienie systemu
Po zakończeniu okablowania i upewnieniu się, że urządzenie ma zasilanie, należy przetestować instalację. Wpisz tymczasowy kod 2012 na klawiaturze. Jeśli brama się otworzy, zamknij i zablokuj przedni panel urządzenia. Dodawanie kodów użytkownika odbywa się w panelu online i nie jest możliwe bezpośrednio z klawiatury urządzenia. Po zakończeniu instalacji postępuj zgodnie z instrukcją aktywacji, aby utworzyć konto.
Praktyczna pomoc
Typowe problemy
Brak sygnału komórkowego
Jeśli używasz alternatywnego montażu zamiast standardowego słupka, musisz dokupić i zainstalować zestaw 16-ANTX-1.
Urządzenie nie reaguje
Upewnij się, że proces aktywacji został zakończony. Urządzenie nie działa bez aktywacji.
Uszkodzenie przy podłączaniu urządzeń Wiegand
Zawsze odłącz zasilanie od jednostki Ascent przed podłączaniem czytników Wiegand.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, zasilacz, klucz, śruby).
- Przygotuj przewody 18-gauge stranded.
- Upewnij się, że ścieżka bramy jest wolna przed testowaniem.
- Sprawdź, czy masz dostęp do panelu online w celu konfiguracji kodów.
Ilustracje i schematy

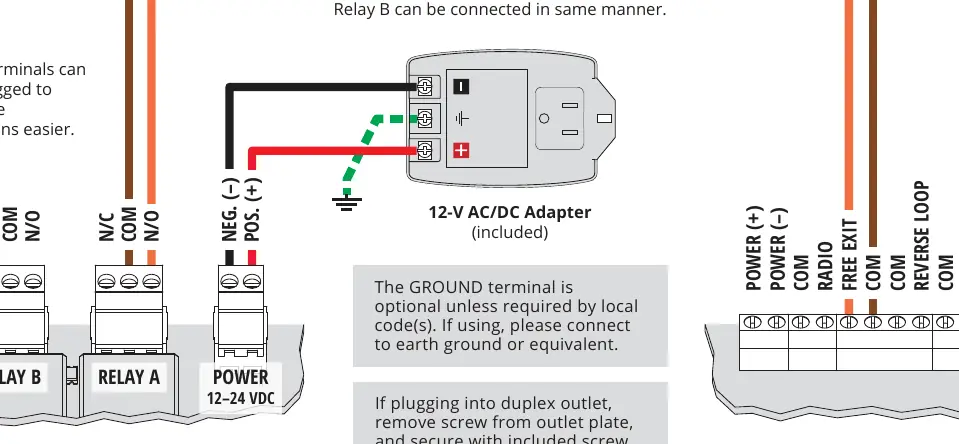

- Schemat zasilania pokazuje poprawne podłączenie polaryzacji do zacisków POWER.

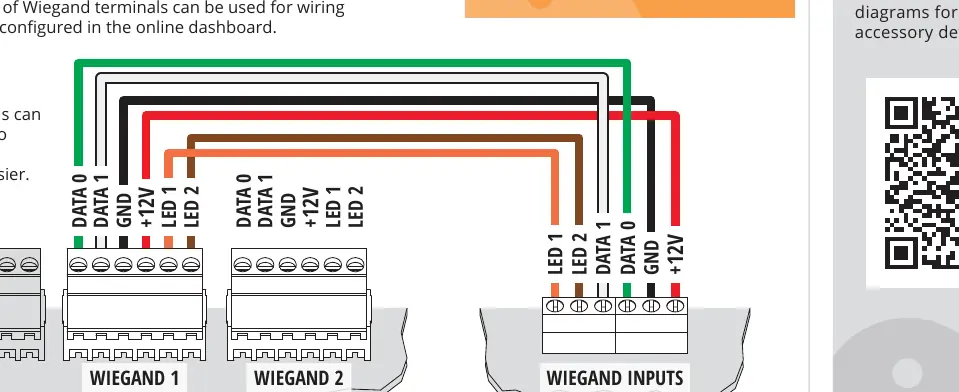

- Schemat Wiegand pokazuje podłączenie czytników do zacisków Wiegand 1 lub 2.
Zgodność modelu
- System wymaga aktywacji przed użyciem.
- W przypadku montażu innego niż na słupku, wymagany jest zestaw 16-ANTX-1.
