Instrukcja obsługi kontrolera dostępu Security Brands Ascent M7

Najważniejsze informacje

Ascent M7 to komórkowy kontroler dostępu przeznaczony do bram i drzwi. Urządzenie wymaga aktywacji przed użyciem. Należy pamiętać, że połączenie komórkowe nie jest gwarantowane, dlatego zawsze należy stosować mechanizm awaryjnego wyjścia (np. przycisk mechaniczny, strażacki). Urządzenie nie działa bez ukończonego procesu aktywacji.

Opis urządzenia i elementy zestawu

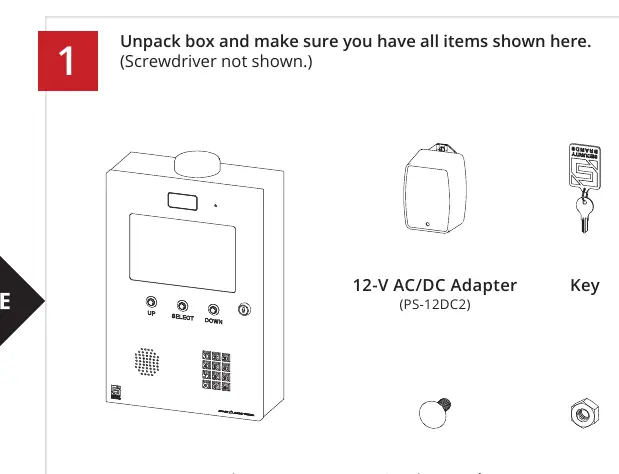

W skład zestawu wchodzą:

• Jednostka Ascent M7
• Zasilacz 12V AC/DC (PS-12DC2)
• Klucz do obudowy
• 4 śruby karetkowe (Carriage Bolt)
• 4 nakrętki sześciokątne

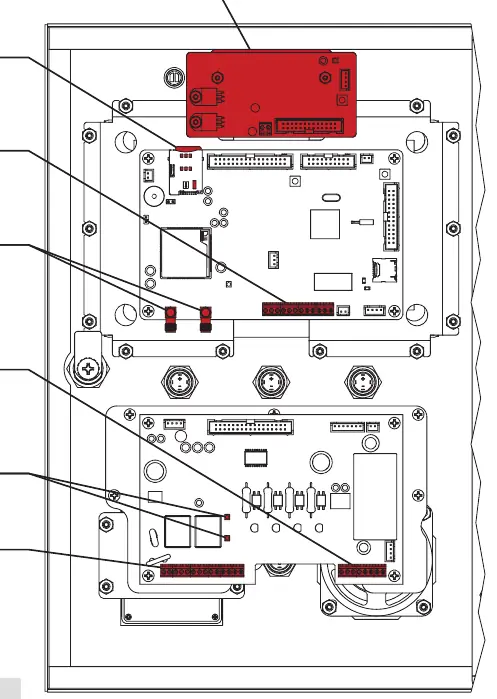

Wewnątrz obudowy znajdują się: kamera, gniazdo karty SIM, zaciski urządzeń Wiegand, gniazda antenowe, zaciski statusu i zdarzeń oraz zaciski zasilania i przekaźników.

Montaż

Zaleca się montaż urządzenia na słupku typu "gęsia szyja" (gooseneck pedestal) przy użyciu dołączonego osprzętu. Należy użyć wszystkich czterech śrub karetkowych. Jeśli stosowany jest montaż alternatywny, konieczne może być dokupienie zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1), aby uniknąć problemów z sygnałem. Po montażu należy uszczelnić wszystkie otwory w obudowie.

Podłączenie zasilania

Urządzenie wymaga zasilania 12-24 VAC/DC. Należy uważać, aby nie przekroczyć 24 VAC/DC, gdyż może to uszkodzić jednostkę. Przewody należy przeprowadzić przez tył urządzenia. Jeśli używasz zewnętrznego źródła zasilania, upewnij się, że polaryzacja jest poprawna (plus do plusa, minus do minusa).

Podłączenie przekaźników i wejść

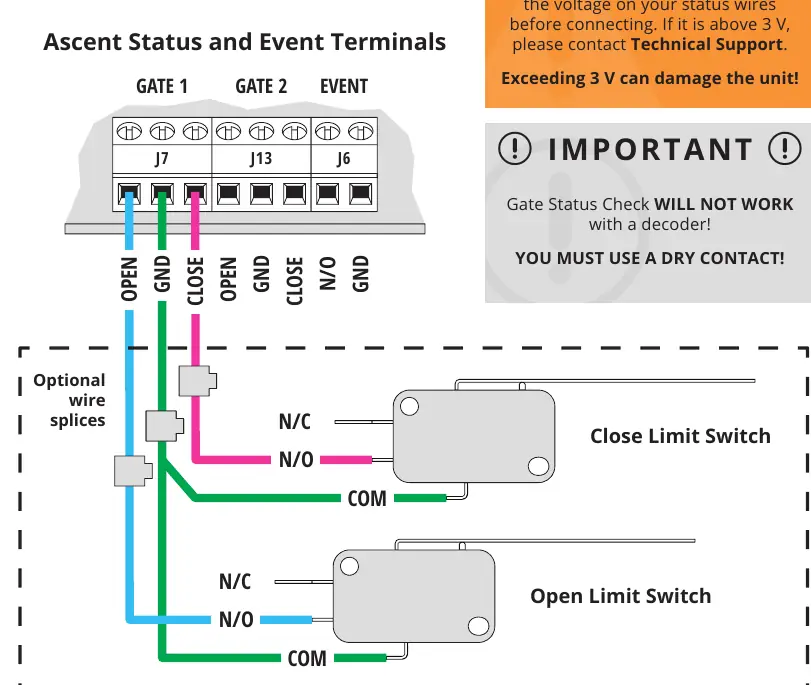

Zaciski przekaźników (Relay A/B) służą do sterowania operatorem bramy lub otwieraczem drzwi. Zaciski statusu (Status and Event Terminals) służą do monitorowania stanu bramy i podłączania urządzeń typu "request-to-exit". Uwaga: zaciski statusu są przeznaczone dla niskiego napięcia (3V lub mniej). Użycie wyższego napięcia może uszkodzić urządzenie. Wymagane jest użycie styków bezpotencjałowych (dry contact).

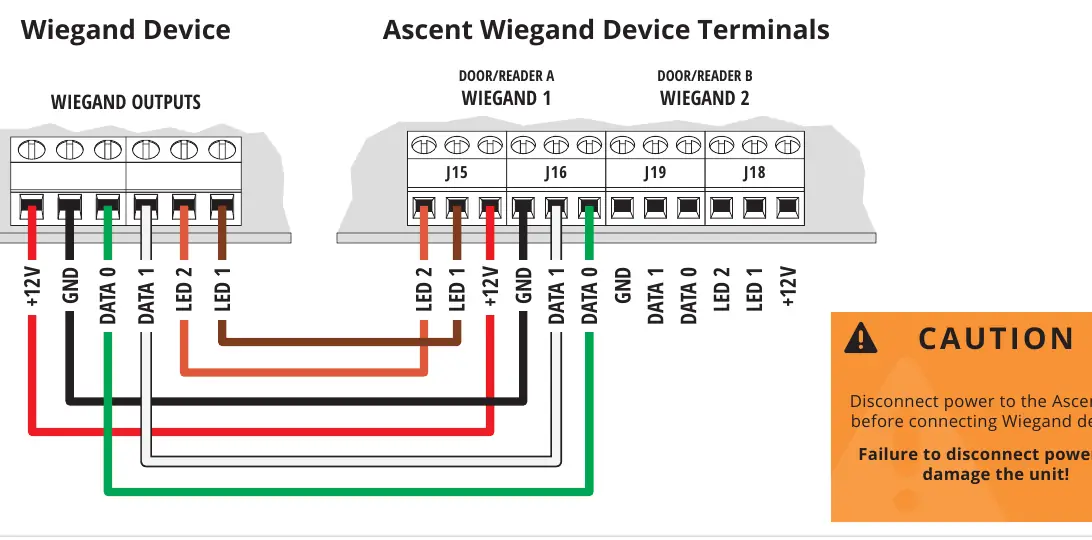

Podłączenie urządzeń Wiegand

Urządzenie obsługuje czytniki Wiegand (np. czytniki kart). Przed podłączeniem urządzeń Wiegand należy bezwzględnie odłączyć zasilanie od jednostki Ascent, aby uniknąć uszkodzeń.

Uruchomienie i konfiguracja

Po zakończeniu okablowania, wprowadź tymczasowy kod 2012 na klawiaturze, aby sprawdzić, czy brama się otwiera. Jeśli tak, zamknij i zablokuj przednie drzwi urządzenia. Dodawanie i usuwanie kodów odbywa się wyłącznie przez system Summit Control, a nie z poziomu klawiatury urządzenia. W celu pełnej aktywacji należy postępować zgodnie z dołączoną instrukcją aktywacji.
