Instrukcja instalacji systemu wejściowego Security Brands Ascent M8
Kompletny przewodnik instalacji dla systemu wejściowego Security Brands Ascent M8. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, przekaźniki oraz urządzenia Wiegand, a także jak przeprowadzić testy uruchomieniowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji systemu wejściowego Ascent M8. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu. Urządzenie wymaga aktywacji zgodnie z osobną instrukcją aktywacji, aby działało poprawnie. Pamiętaj o zachowaniu polaryzacji przy podłączaniu zasilania, aby uniknąć uszkodzenia sprzętu.

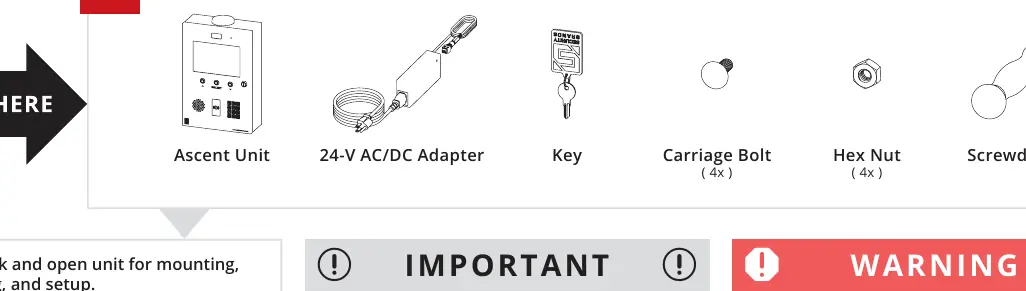

Elementy zestawu
- Jednostka Ascent
- Zasilacz 24V AC/DC
- Klucz
- 4 śruby zamkowe (Carriage Bolt)
- 4 nakrętki sześciokątne
- Śrubokręt
Montaż
Zaleca się montaż urządzenia na słupku typu "gęsia szyja" (gooseneck pedestal) przy użyciu dołączonych śrub. Jeśli stosujesz montaż alternatywny, konieczne może być dokupienie zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1), aby uniknąć problemów z sygnałem. Pamiętaj, aby uszczelnić wszystkie otwory w obudowie.
Podłączenie przewodów
Do wszystkich połączeń zaleca się stosowanie przewodu typu 18-gauge stranded. Zaciski w urządzeniu można odłączyć, co ułatwia montaż przewodów.
Zasilanie i przekaźniki
Podłącz zasilanie 12-24 V DC do odpowiednich zacisków, zwracając szczególną uwagę na polaryzację (plus do plusa, minus do minusa). Przekaźniki (Relay A i B) służą do sterowania bramą lub otwieraczem drzwi.
Urządzenia Wiegand
Urządzenie obsługuje czytniki kart lub klawiatury Wiegand. Podłącz przewody zgodnie ze schematem do zacisków Wiegand 1 lub Wiegand 2. Przed podłączeniem urządzeń Wiegand należy odłączyć zasilanie od jednostki Ascent.
Uruchomienie i testy
Po zakończeniu okablowania i upewnieniu się, że urządzenie ma zasilanie, wykonaj test:
- Wpisz tymczasowy kod 2012 na klawiaturze.
- Potwierdź, że brama się otwiera.
- Jeśli test przebiegnie pomyślnie, zamknij i zablokuj obudowę urządzenia.
Dodawanie i usuwanie kodów odbywa się poprzez system Summit Control, a nie bezpośrednio z klawiatury urządzenia.
Bezpieczeństwo
Automatyczne bramy mogą spowodować poważne obrażenia lub śmierć. Zawsze upewnij się, że ścieżka bramy jest wolna przed jej uruchomieniem. Zawsze stosuj urządzenia zabezpieczające (np. czujniki cofania). Urządzenie jest akcesorium komórkowym i nie gwarantuje nieprzerwanego połączenia, dlatego zawsze należy posiadać mechanizm awaryjnego wyjścia.
Praktyczna pomoc
Typowe problemy
Brak sygnału komórkowego
W przypadku montażu alternatywnego (innego niż standardowy słupek), należy dokupić i zainstalować zestaw przedłużający antenę 4G LTE (model 16-ANTX-1).
Uszkodzenie urządzenia przy podłączaniu zasilania
Zawsze sprawdzaj polaryzację: plus do plusa, minus do minusa. Odwrotna polaryzacja może trwale uszkodzić urządzenie i unieważnić gwarancję.
Urządzenie nie reaguje po instalacji
Upewnij się, że proces aktywacji został ukończony zgodnie z osobną instrukcją aktywacji. Urządzenie nie będzie działać bez poprawnej aktywacji.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, zasilacz, klucz, śruby).
- Przygotuj przewód 18-gauge do wszystkich połączeń.
- Upewnij się, że masz dostęp do instrukcji aktywacji.
- Sprawdź, czy ścieżka bramy jest wolna przed testami.
- Odłącz zasilanie przed podłączaniem urządzeń Wiegand.
Parametry w praktyce
- 18-gauge stranded wire
- Zalecany typ przewodu dla zapewnienia stabilności połączeń elektrycznych.
Ilustracje i schematy

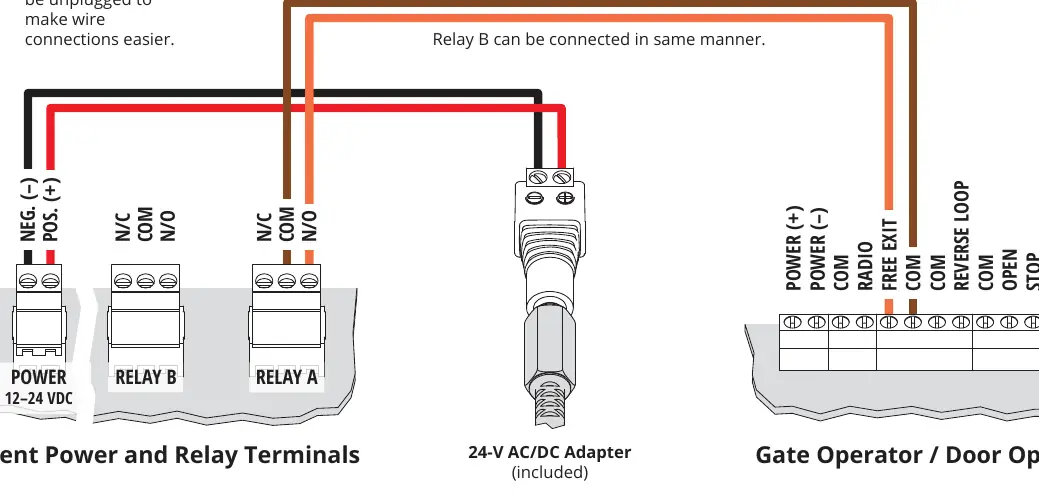

- Schemat zasilania pokazuje poprawne podłączenie 12-24 V DC do zacisków POWER.

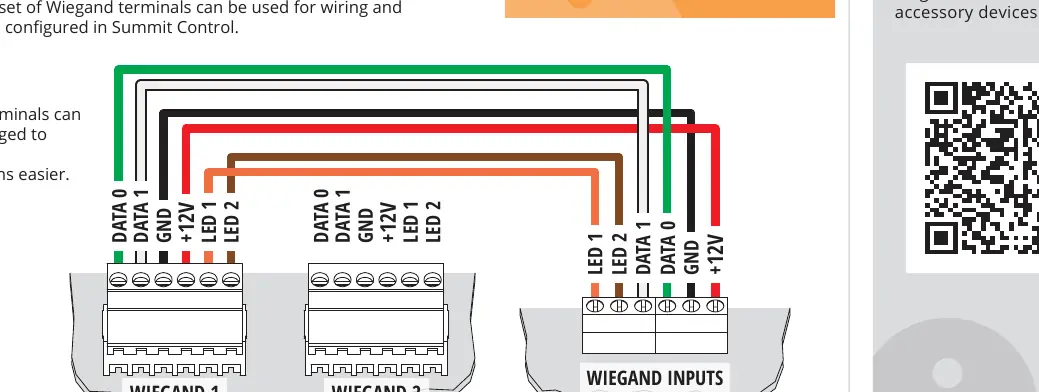

- Schemat Wiegand ilustruje przypisanie pinów (DATA 0, DATA 1, GND, +12V, LED) dla czytników zewnętrznych.
Zgodność modelu
- Wymaga zewnętrznego zasilacza 24V AC/DC (dołączony w zestawie).
- Kompatybilne z urządzeniami Wiegand (czytniki kart, klawiatury).
