Instrukcja obsługi systemu dostępu Security Brands Ascent M4
Szybki przewodnik instalacji i konfiguracji systemu dostępu Security Brands Ascent M4. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, bramę, urządzenia Wiegand oraz skonfigurować wejścia statusu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Security Brands Ascent M4 to komórkowy system dostępu dla bram i drzwi. Urządzenie wymaga przeprowadzenia procesu aktywacji zgodnie z osobną instrukcją Activation Guide, aby działało poprawnie. System nie gwarantuje nieprzerwanego połączenia komórkowego, dlatego zawsze należy stosować mechanizmy awaryjne (np. wyłącznik mechaniczny, straż pożarna).
Montaż urządzenia
Urządzenie należy zamontować na słupku typu gooseneck przy użyciu dołączonego osprzętu montażowego. Należy użyć wszystkich czterech śrub zamkowych. Antena typu "hockey puck" musi pozostać na swoim miejscu, nawet jeśli używane jest przedłużenie anteny. Wszelkie otwory w obudowie muszą zostać uszczelnione.
Podłączenie zasilania i bramy

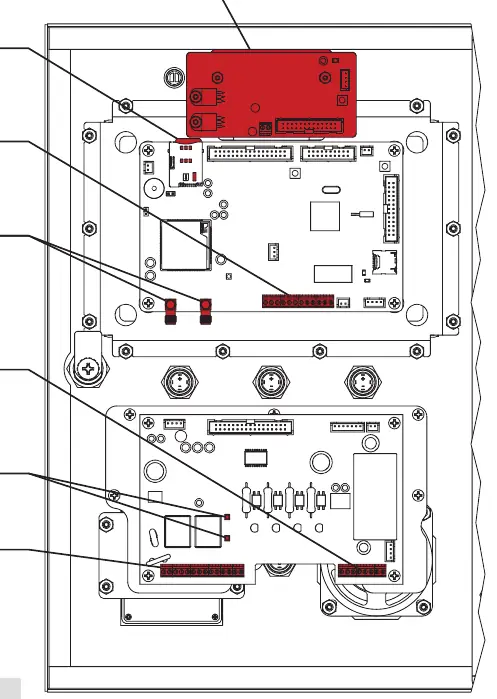

Urządzenie obsługuje zasilanie 12-24 VAC/DC. W przypadku korzystania z zasilacza zewnętrznego, należy upewnić się, że napięcie nie przekracza 24V. Przewody należy wprowadzić przez tył urządzenia i podłączyć do terminali POWER oraz RELAY A/B zgodnie ze schematem. Należy zachować ostrożność, aby nie użyć nadmiernej siły przy dokręcaniu zacisków.

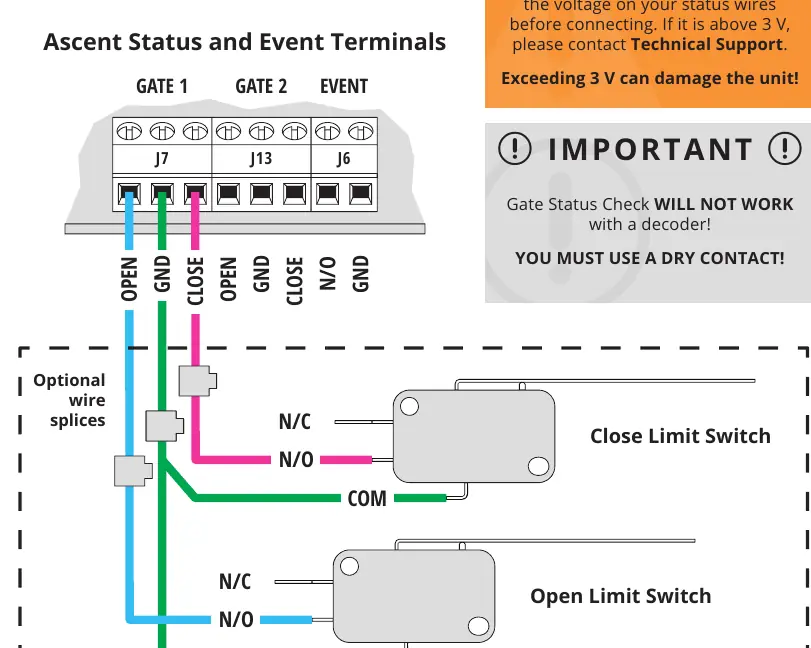

Konfiguracja wejść statusu bramy
System pozwala na monitorowanie statusu bramy. Terminale statusu są zaprojektowane dla niskiego napięcia (3V lub mniej). Przed podłączeniem należy sprawdzić napięcie na przewodach statusu. Jeśli napięcie przekracza 3V, nie należy podłączać urządzenia bezpośrednio. System nie współpracuje z dekoderami; wymagany jest styk bezpotencjałowy (dry contact).
Podłączenie akcesoriów i urządzeń Wiegand
Urządzenie obsługuje akcesoria typu Request-to-Exit (RTE) oraz czytniki Wiegand. Podłączenie urządzeń Wiegand (np. czytników kart) odbywa się do terminali J15-J18. Przed podłączeniem jakichkolwiek urządzeń Wiegand należy bezwzględnie odłączyć zasilanie od jednostki Ascent.
Uruchomienie testowe
Po zakończeniu instalacji i podłączeniu zasilania, należy wprowadzić tymczasowy kod 2012 na klawiaturze, aby sprawdzić, czy brama się otwiera. Jeśli test przebiegnie pomyślnie, można zamknąć i zablokować przednie drzwiczki urządzenia.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po instalacji
Upewnij się, że proces aktywacji został ukończony zgodnie z osobną instrukcją Activation Guide.
Brak sygnału komórkowego
Upewnij się, że antena 'hockey puck' jest zamontowana. Jeśli używasz przedłużenia, wymagany jest dedykowany zestaw 16-ANTX-1.
Uszkodzenie terminali statusu
Nie przekraczaj napięcia 3V na terminalach statusu. Wymagany jest styk bezpotencjałowy (dry contact).
Przed użyciem

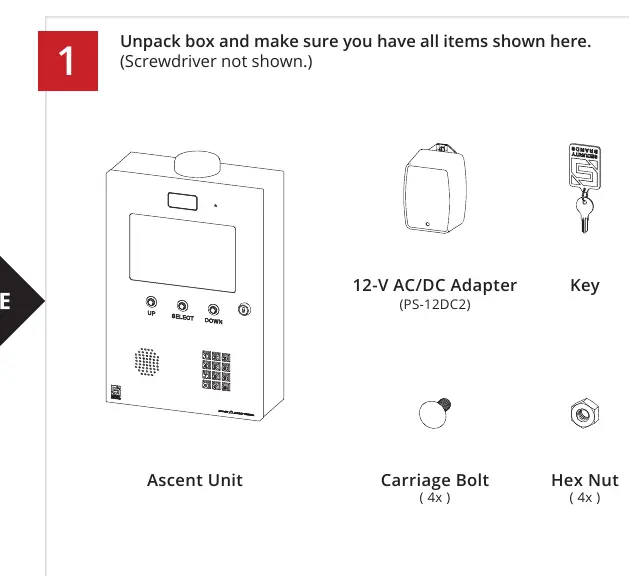

- Sprawdź zawartość opakowania (jednostka, zasilacz, śruby).
- Upewnij się, że masz dostęp do zasilania 12-24 VAC/DC.
- Przygotuj śrubokręt do montażu.
- Sprawdź, czy ścieżka bramy jest wolna przed testami.
- Upewnij się, że posiadasz instrukcję Activation Guide do aktywacji konta.
Parametry w praktyce
- Terminale statusu
- Maksymalnie 3V; wymagany styk bezpotencjałowy.
Ilustracje i schematy
- Schemat zasilania pokazuje podłączenie do zasilacza 12V AC/DC lub źródła zewnętrznego.

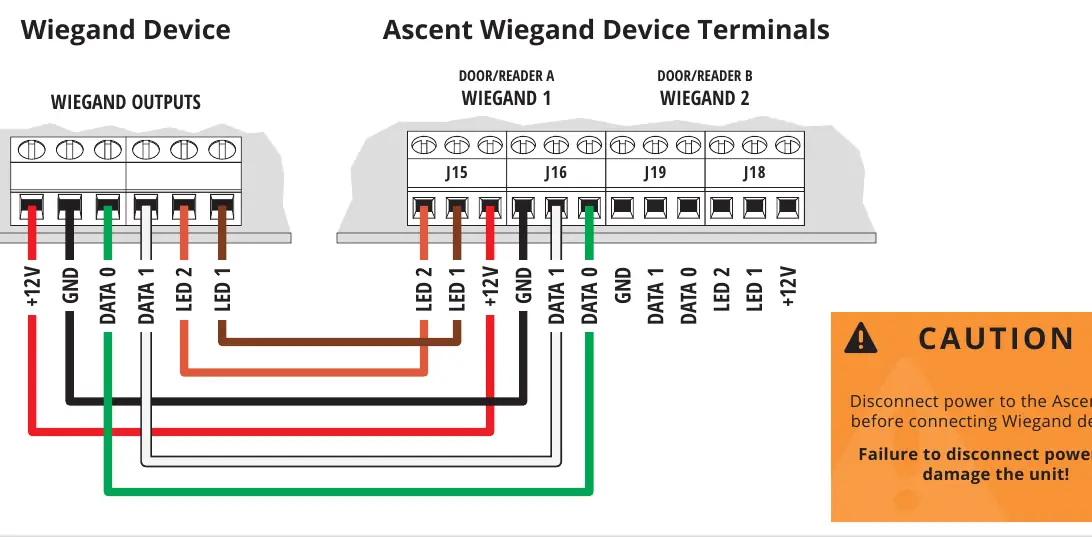

- Schemat Wiegand pokazuje podłączenie czytnika kart do terminali J15-J18.
Zgodność modelu
- Nie przeznaczone do systemów solarnych.
- Wymaga aktywacji przez Summit Control.
- Nie współpracuje z dekoderami przy sprawdzaniu statusu bramy.
