Instrukcja instalacji systemu wejściowego Security Brands Ascent X2
Szybki przewodnik instalacji systemu Security Brands Ascent X2. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, przekaźniki oraz urządzenia Wiegand.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Ascent X2 to akcesorium komórkowe przeznaczone do obsługi bram lub drzwi. Urządzenie wymaga aktywnego połączenia komórkowego, aby działać. Przed rozpoczęciem użytkowania konieczne jest przeprowadzenie procesu aktywacji zgodnie z dołączoną instrukcją aktywacji; bez tego urządzenie nie będzie działać.
Montaż urządzenia
Zaleca się montaż urządzenia na słupku typu gooseneck przy użyciu dołączonego osprzętu montażowego (cztery śruby zamkowe). W przypadku stosowania montażu alternatywnego, konieczne jest zakupienie i zainstalowanie zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1), aby uniknąć braku sygnału. Należy pamiętać o uszczelnieniu wszystkich otworów w obudowie.
Podłączanie przewodów
Do wszystkich połączeń zaleca się stosowanie przewodów typu stranded o przekroju 18-gauge. Zaciski w urządzeniu można odłączyć, co ułatwia montaż przewodów.
- Zasilanie: Podłącz zasilacz 12V AC/DC. Należy zachować polaryzację (plus do plusa, minus do minusa). Odwrotna polaryzacja może uszkodzić urządzenie i unieważnić gwarancję.
- Przekaźniki: Służą do podłączenia sterownika bramy lub otwieracza drzwi. Status przekaźnika jest sygnalizowany przez sąsiednią diodę LED.
- Wiegand: Służą do podłączenia urządzeń takich jak czytniki kart lub klawiatury Wiegand. Przed podłączeniem urządzeń Wiegand należy odłączyć zasilanie od jednostki Ascent.
Uruchomienie i testowanie
Po zakończeniu okablowania i upewnieniu się, że urządzenie ma zasilanie, należy wykonać test:
- Wpisz kod tymczasowy 2012 na klawiaturze.
- Jeśli brama się otworzy, test przebiegł pomyślnie.
- Zamknij i zablokuj obudowę urządzenia.
Dodawanie kodów użytkownika odbywa się wyłącznie przez panel online, nie można tego zrobić za pomocą klawiatury urządzenia.
Bezpieczeństwo
Automatyczne bramy mogą spowodować poważne obrażenia lub śmierć. Zawsze upewnij się, że ścieżka bramy jest wolna przed jej uruchomieniem. Zawsze należy stosować urządzenia zabezpieczające, takie jak czujniki cofania. Nie można zagwarantować nieprzerwanego połączenia komórkowego, dlatego zawsze należy posiadać mechanizm awaryjnego wyjścia lub wejścia (np. nadajnik, skrzynka strażacka, zwolnienie mechaniczne).
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po instalacji
Urządzenie wymaga pełnej aktywacji. Sprawdź dołączoną instrukcję aktywacji.
Brak sygnału komórkowego
Jeśli nie używasz standardowego słupka montażowego, musisz dokupić i zainstalować zestaw przedłużający antenę 4G LTE (model 16-ANTX-1).
Uszkodzenie urządzenia przy podłączaniu zasilania
Upewnij się, że zachowano polaryzację: plus do plusa, minus do minusa. Odwrotna polaryzacja uszkadza jednostkę.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka, zasilacz, klucz, śruby).
- Przygotuj przewody 18-gauge do połączeń.
- Upewnij się, że ścieżka bramy jest wolna przed testowaniem.
- Upewnij się, że masz dostęp do zasilania 12V AC/DC.
- Odłącz zasilanie przed podłączaniem urządzeń Wiegand.
Ilustracje i schematy

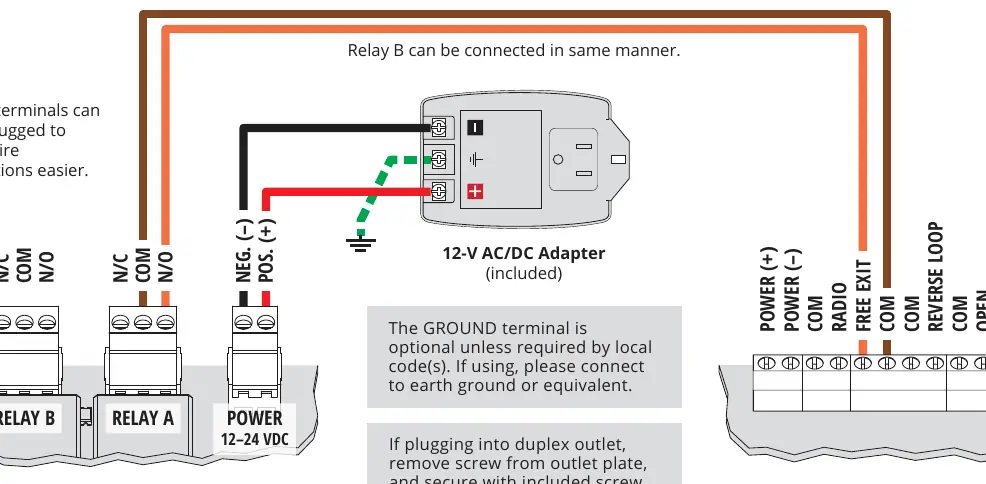

- Schemat połączeń pokazuje podłączenie zasilania do zacisków POWER oraz przekaźników do sterownika bramy.

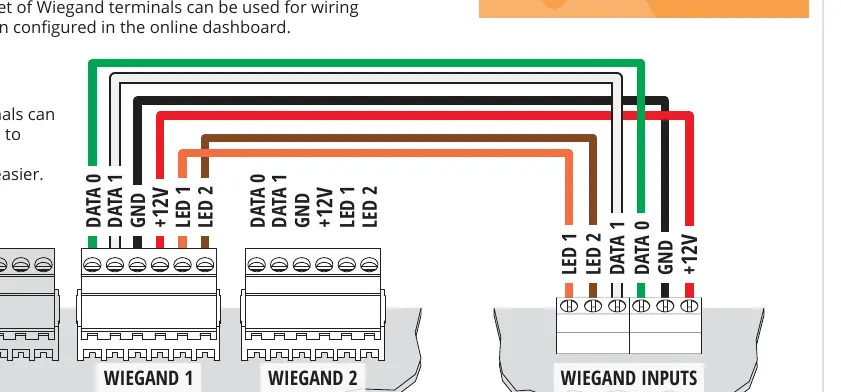

- Zaciski Wiegand służą do podłączenia zewnętrznych czytników.
Zgodność modelu
- Urządzenie wymaga aktywacji komórkowej.
- Współpracuje z urządzeniami Wiegand.
- Wymaga mechanizmu awaryjnego wyjścia/wejścia.
