Instrukcja montażu systemu dostępu komórkowego Security Brands Ascent X1

Najważniejsze informacje z instrukcji

System Ascent X1 to akcesorium komórkowe przeznaczone do sterowania bramami lub drzwiami. Urządzenie wymaga ukończenia procesu aktywacji zgodnie z dołączoną instrukcją aktywacji, aby działało poprawnie. Ze względu na charakter połączenia komórkowego, nie można zagwarantować nieprzerwanego działania, dlatego zawsze należy stosować mechanizmy awaryjne, takie jak wyjścia ewakuacyjne, skrzynki strażackie lub mechaniczne zwolnienia blokady.

Ostrzeżenie: Automatyczne bramy mogą spowodować poważne obrażenia lub śmierć. Przed uruchomieniem zawsze upewnij się, że ścieżka bramy jest wolna. Należy zawsze stosować urządzenia zabezpieczające, takie jak czujniki cofania.

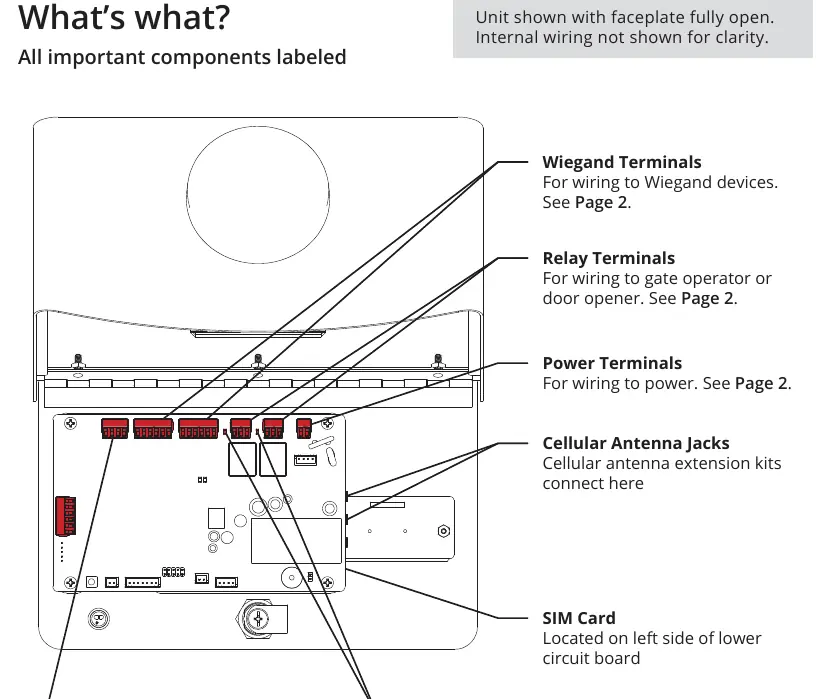

Montaż urządzenia

Zaleca się montaż urządzenia na słupku typu gęsia szyja (gooseneck pedestal) przy użyciu dołączonego osprzętu montażowego. Podczas montażu należy użyć wszystkich czterech śrub zamkowych. Jeśli stosowany jest montaż alternatywny, konieczne może być dokupienie i instalacja zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1), aby uniknąć problemów z zasięgiem. Należy pozostawić oryginalną antenę typu hockey puck na miejscu, nawet przy użyciu przedłużacza, oraz uszczelnić wszystkie otwory w obudowie.

Podłączenie zasilania

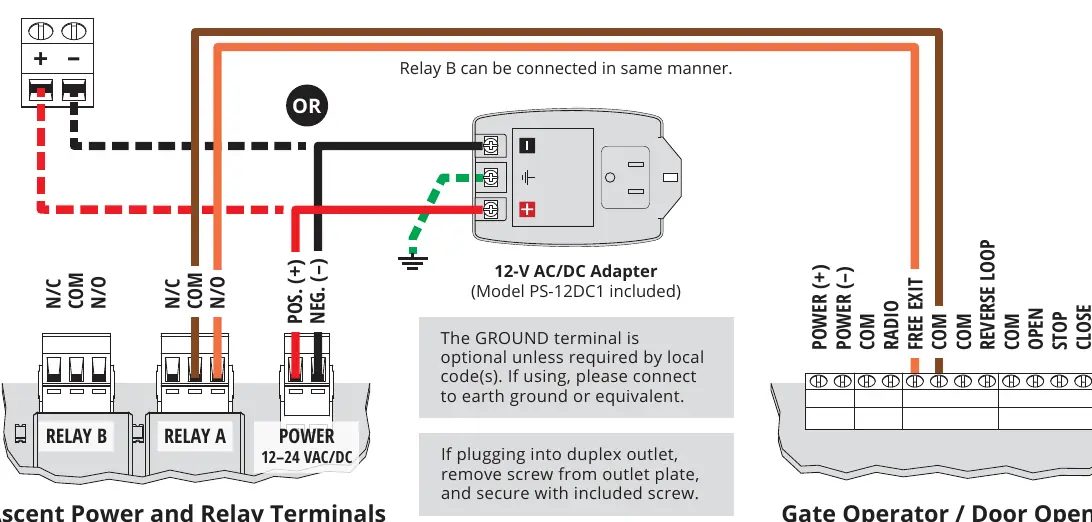

Urządzenie obsługuje zasilanie 12-24 VAC/DC. Należy upewnić się, że źródło zasilania mieści się w tym zakresie z tolerancją nieprzekraczającą 10%. Pobór prądu wynosi mniej niż 190 mA przy 12 VDC oraz mniej niż 160 mA przy 24 VDC. Do połączeń zaleca się stosowanie przewodu typu linka o przekroju 18 AWG. W przypadku korzystania z zewnętrznego zasilacza, należy upewnić się, że bieguny dodatni i ujemny są podłączone prawidłowo.

Podłączenie przekaźników i urządzeń Wiegand

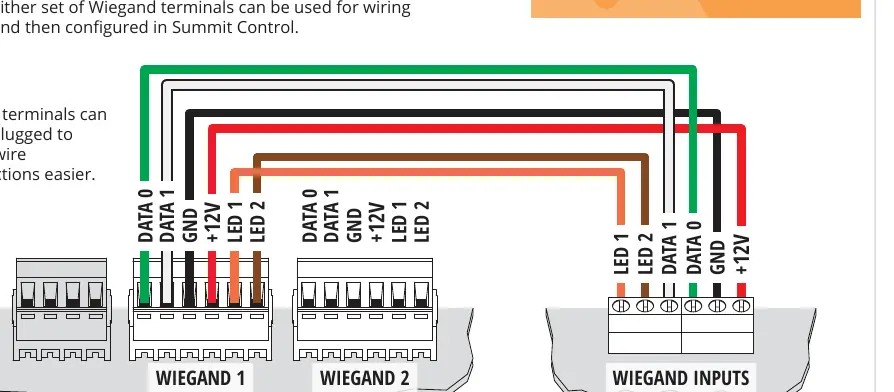

Urządzenie posiada terminale przekaźnikowe do sterowania bramą lub otwieraczem drzwi oraz terminale Wiegand do podłączenia czytników kart lub klawiatur. Przed podłączeniem urządzeń Wiegand należy bezwzględnie odłączyć zasilanie od jednostki Ascent, aby uniknąć uszkodzenia sprzętu. Terminale można odłączyć od płytki drukowanej, aby ułatwić montaż przewodów. Szczegółowe schematy połączeń dla różnych konfiguracji znajdują się w sekcji dotyczącej okablowania.

Uruchomienie i testy

Po zakończeniu okablowania i upewnieniu się, że urządzenie ma zasilanie, należy przeprowadzić test. Wpisz tymczasowy kod 2012 na klawiaturze. Jeśli brama się otworzy, instalacja przebiegła pomyślnie. Po teście należy zamknąć i zabezpieczyć przednią płytę urządzenia. Dodawanie i usuwanie kodów odbywa się za pośrednictwem systemu Summit Control, a nie bezpośrednio z klawiatury urządzenia.
