Instrukcja instalacji systemu domofonowego Security Brands Ascent X1 16-X1

Kompletny przewodnik instalacji systemu domofonowego Security Brands Ascent X1 (model 16-X1). Instrukcja zawiera schematy okablowania, wymagania dotyczące zasilania, procedury montażu oraz wskazówki dotyczące konfiguracji i aktywacji...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System Ascent X1 jest akcesorium komórkowym przeznaczonym do obsługi bram lub drzwi. Urządzenie wymaga aktywacji przed użyciem zgodnie z dołączoną instrukcją aktywacji. Ze względu na charakter połączenia komórkowego, nie można zagwarantować nieprzerwanego działania, dlatego zawsze należy zapewnić mechanizm awaryjnego wyjścia (np. przycisk, skrzynka strażacka, wyzwalacz mechaniczny).

  • Ostrzeżenie: Automatyczne bramy mogą spowodować poważne obrażenia lub śmierć. Zawsze upewnij się, że droga bramy jest wolna przed jej uruchomieniem.
  • Zasilanie: Urządzenie wymaga zasilania 12-24 VAC/DC. Nie przekraczaj tego zakresu o więcej niż 10%.
  • Montaż: Zaleca się montaż na słupku typu gooseneck. W przypadku innego montażu należy dokupić zestaw przedłużający antenę 4G LTE (model 16-ANTX-1), aby uniknąć problemów z zasięgiem.

Opis urządzenia

Urządzenie składa się z jednostki głównej, anteny (tzw. hockey puck), terminali połączeniowych oraz slotu karty SIM. Wewnątrz obudowy znajdują się:

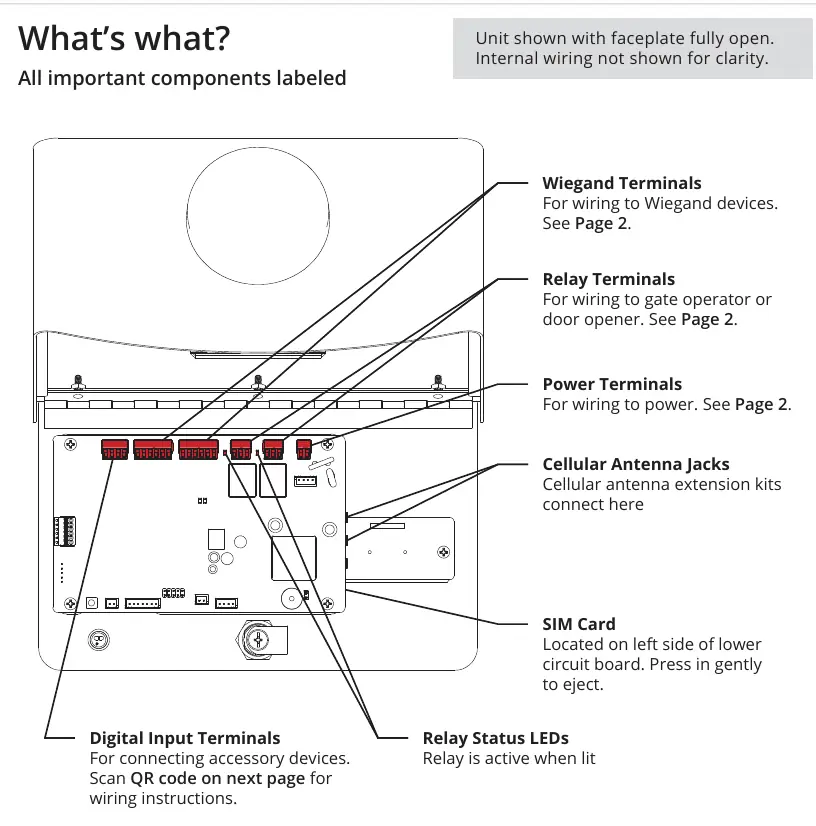

Schemat komponentów urządzenia Ascent X1
Schemat komponentów urządzenia Ascent X1
  • Terminale Wiegand (do podłączenia czytników kart lub klawiatur).
  • Terminale przekaźnikowe (do podłączenia napędu bramy lub otwieracza drzwi).
  • Terminale zasilania.
  • Diody statusu przekaźnika (świecą, gdy przekaźnik jest aktywny).
  • Slot karty SIM (znajduje się po lewej stronie dolnej płytki drukowanej).

Montaż

  1. Rozpakuj urządzenie i upewnij się, że posiadasz wszystkie elementy: jednostkę Ascent, zasilacz 12V AC/DC, klucz, śruby i nakrętki.
  2. Odblokuj i otwórz przedni panel urządzenia.
  3. Zamontuj jednostkę na słupku przy użyciu dołączonych śrub (użyj wszystkich czterech śrub).
  4. Jeśli używasz alternatywnego montażu, zainstaluj zestaw przedłużający antenę 16-ANTX-1.
  5. Uszczelnij wszystkie otwory w obudowie, aby zapobiec uszkodzeniom.

Podłączenie zasilania i przewodów

Do połączeń zaleca się użycie przewodu typu linka 18-gauge. Terminale można odłączyć od płytki, aby ułatwić podłączenie przewodów.

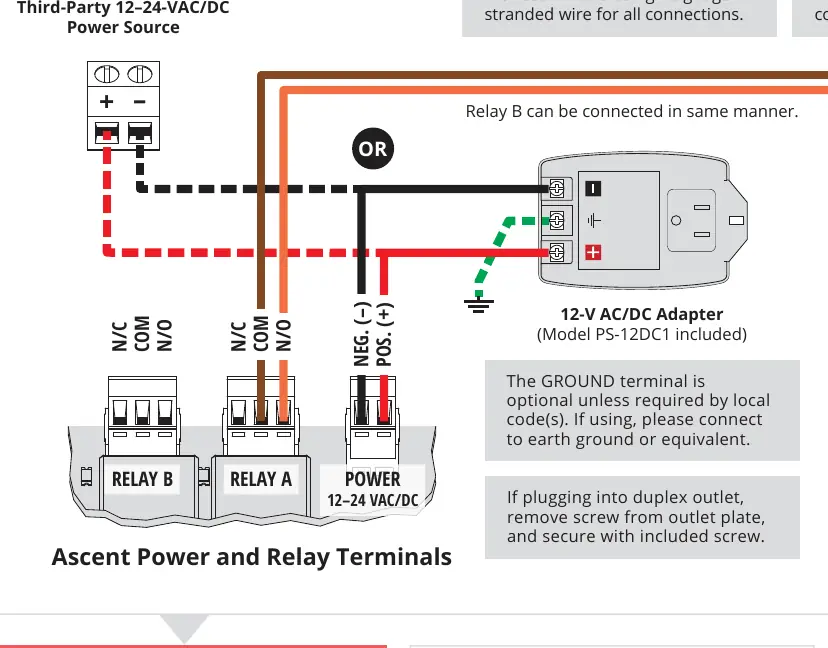

Schemat podłączenia zasilania i przekaźników
Schemat podłączenia zasilania i przekaźników

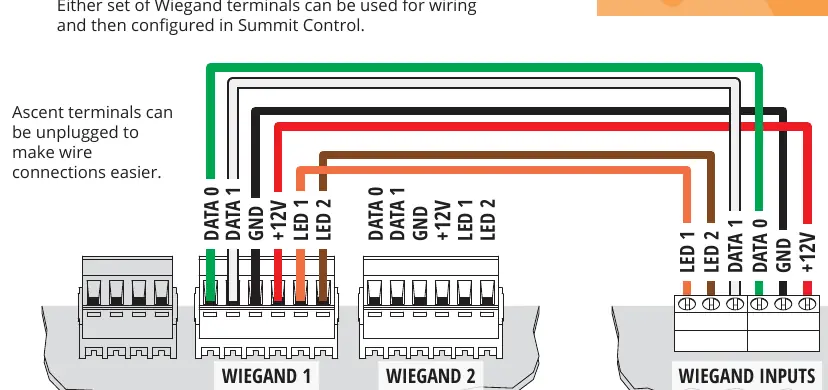

Schemat podłączenia urządzeń Wiegand
Schemat podłączenia urządzeń Wiegand
  • Zasilanie: Podłącz przewody do terminali POWER, zachowując polaryzację (plus do plusa, minus do minusa). Jeśli używasz zewnętrznego zasilacza, upewnij się, że jest on kompatybilny z wymaganiami 12-24 VAC/DC.
  • Przekaźniki: Podłącz przekaźniki A lub B do napędu bramy zgodnie ze schematem.
  • Urządzenia Wiegand: Podłącz czytnik lub klawiaturę do terminali Wiegand 1 lub 2. Przed podłączeniem urządzeń Wiegand należy odłączyć zasilanie od jednostki Ascent.

Uruchomienie i testowanie

  1. Po podłączeniu wszystkich przewodów i upewnieniu się, że urządzenie ma zasilanie, zamknij obudowę.
  2. Wpisz tymczasowy kod 2012 na klawiaturze.
  3. Jeśli brama się otworzy, instalacja przebiegła pomyślnie.
  4. Zamknij i zablokuj panel przedni.
  5. Dalsza konfiguracja, dodawanie i usuwanie kodów odbywa się poprzez system Summit Control, a nie z poziomu klawiatury urządzenia.

Praktyczna pomoc

Typowe problemy

Brak sygnału komórkowego

Upewnij się, że używasz zalecanego montażu na słupku typu gooseneck. Jeśli montaż jest inny, konieczne jest zainstalowanie zestawu przedłużającego antenę 4G LTE (model 16-ANTX-1).

Urządzenie nie działa po instalacji

Urządzenie nie będzie działać, dopóki proces aktywacji nie zostanie w pełni zakończony zgodnie z dołączoną instrukcją aktywacji.

Uszkodzenie urządzenia podczas podłączania

Nie przekraczaj napięcia 24 VAC/DC. Zawsze odłączaj zasilanie przed podłączaniem urządzeń Wiegand.

Przed użyciem

  • Sprawdź zawartość opakowania (jednostka, zasilacz, klucz, śruby, nakrętki).
  • Upewnij się, że brama/drzwi posiadają mechanizm awaryjnego wyjścia.
  • Przygotuj przewód 18-gauge do połączeń.
  • Sprawdź, czy zasilacz spełnia wymagania 12-24 VAC/DC.
  • Upewnij się, że droga bramy jest wolna przed testowaniem.

Ilustracje i schematy

  • Schemat 'What's what' przedstawia lokalizację terminali Wiegand, przekaźników, zasilania oraz slotu karty SIM.
  • Schemat 'Connect wires' pokazuje poprawne podłączenie zasilacza oraz przekaźników A i B do napędu bramy.
  • Schemat 'Wiegand Device' ilustruje sposób podłączenia czytnika kart lub klawiatury do terminali Wiegand 1 lub 2.

Zgodność modelu

  • Produkt jest kompatybilny z instalacjami solarnymi.
  • Wymagane jest użycie mechanizmu awaryjnego wyjścia (np. przycisk, skrzynka strażacka).
