Instrukcja obsługi stacji wyjściowej Security Brands 14-RTE433T Ridge RTE
Szybki przewodnik instalacji i konfiguracji stacji wyjściowej Security Brands 14-RTE433T Ridge RTE. Dowiedz się, jak zamontować urządzenie, sparować je z nadajnikiem, rozwiązać problemy z zasięgiem oraz skonfigurować przekaźnik.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie Ridge RTE 14-RTE433T to bezprzewodowa stacja wyjściowa (Request to Exit). Kluczowe czynności obejmują montaż jednostki, podłączenie nadajnika do operatora bramy, parowanie urządzeń oraz procedury resetowania. Uwaga: Nadajnik nie jest odporny na warunki atmosferyczne i musi być zamontowany wewnątrz obudowy ochronnej.
Opis urządzenia
Stacja składa się z jednostki RTE (z przyciskiem wyjścia, stacyjką na klucz i zamkiem) oraz nadajnika (transceivera). Na płytce drukowanej nadajnika znajdują się diody LED (zasilania, statusu przekaźnika, programowania), przycisk programowania oraz przycisk ręcznego zwalniania przekaźnika.

Instalacja i montaż
1. Odblokuj i zdejmij przedni panel jednostki RTE.
2. Użyj dołączonych śrub (carriage bolts) i nakrętek, aby przymocować jednostkę do słupka.
3. Zamontuj nadajnik wewnątrz obudowy operatora bramy za pomocą wkrętów lub opasek zaciskowych.
Podłączenie elektryczne
Podłączenie zależy od ustawienia funkcji "Timer-to-Close" w operatorze bramy:

- Timer-to-Close OFF: Podłącz przekaźnik nadajnika (NO i COM) do wejść sterujących operatora bramy zgodnie ze schematem 4a.
- Timer-to-Close ON: Podłącz przekaźnik nadajnika (NO i COM) do wejść sterujących operatora bramy zgodnie ze schematem 4b.
Zasilanie nadajnika wynosi 12-24 VAC/DC.

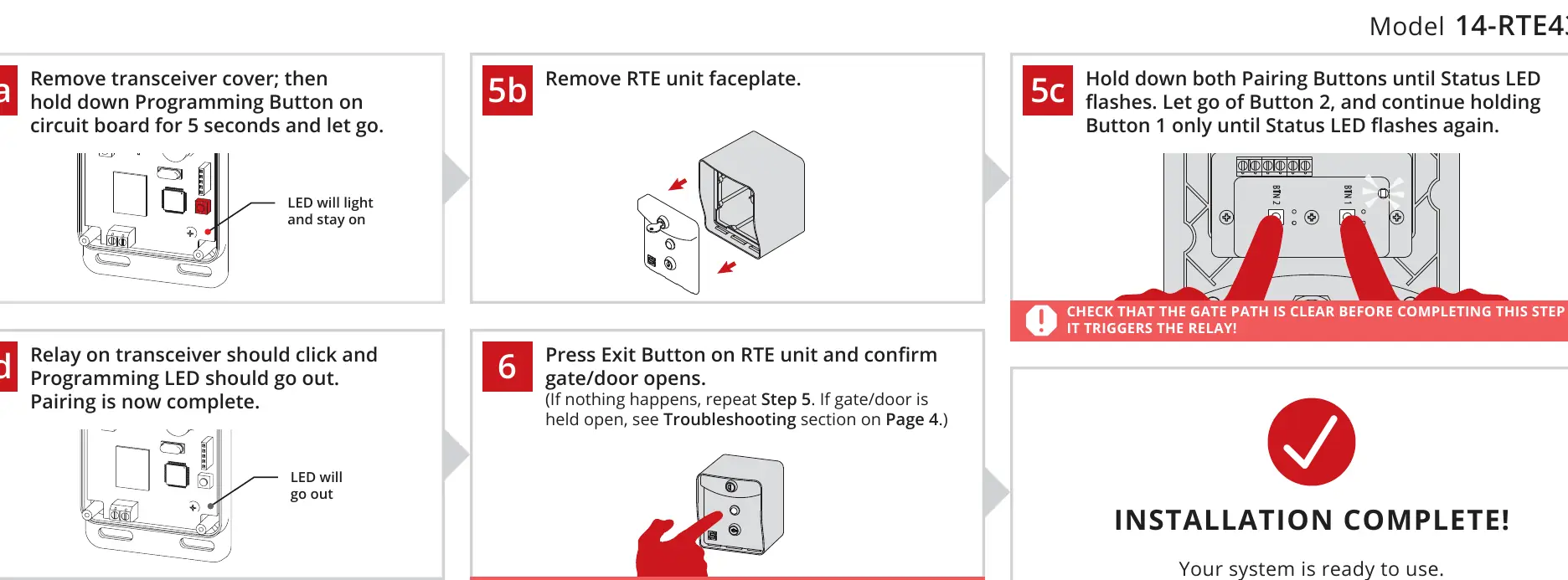

Parowanie urządzenia
1. Zdejmij pokrywę nadajnika.

2. Przytrzymaj przycisk programowania na płytce przez 5 sekund, aż dioda LED zaświeci się na stałe.
3. Na jednostce RTE przytrzymaj oba przyciski parowania (Pairing Buttons), aż dioda statusu zacznie migać.
4. Puść przycisk 2, a przycisk 1 trzymaj dalej, aż dioda statusu ponownie zacznie migać.
5. Przekaźnik na nadajniku powinien kliknąć, a dioda programowania zgasnąć. Parowanie zakończone.
Resetowanie nadajnika
Procedura ta usuwa sparowanie wszystkich urządzeń (klawiatur, jednostek RTE, pilotów):
1. Zdejmij pokrywę nadajnika.
2. Naciśnij i przytrzymaj przycisk programowania, aż dioda zacznie migać (ok. 30 sekund).
3. Gdy miganie ustanie, wszystkie urządzenia są usunięte.
Rozwiązywanie problemów
- Brama pozostaje otwarta: Naciśnij przycisk wyjścia na jednostce RTE. Jeśli brama nadal jest otwarta, wykonaj procedurę parowania ponownie. Jeśli dioda statusu przekaźnika świeci, naciśnij przycisk ręcznego zwalniania przekaźnika.
- Ograniczony zasięg: Odłącz zasilanie. Sprawdź pozycję niebieskiej cewki anteny na nadajniku. Powinna być zabezpieczona w bloku zacisków oznaczonym "ANTENNA".
- Brama otwiera się/zamyka bez sygnału: Wykonaj reset nadajnika (Sekcja B).
Kontakt
W razie potrzeby wsparcia technicznego:
Telefon: (972) 474-6422
E-mail: [email protected]
Dostępność: Poniedziałek-Piątek, 8:00-17:00 czasu centralnego (Central Time).
Praktyczna pomoc
Typowe problemy
Naciśnij przycisk wyjścia na jednostce RTE. Jeśli problem trwa, sprawdź diodę statusu przekaźnika na nadajniku i użyj przycisku ręcznego zwalniania przekaźnika.
Odłącz zasilanie i sprawdź, czy niebieska cewka anteny jest poprawnie zamocowana w bloku zacisków oznaczonym 'ANTENNA'.
Wykonaj procedurę resetowania nadajnika (Sekcja B), aby usunąć wszystkie sparowane urządzenia.
Przed użyciem
- Sprawdź zawartość opakowania: jednostka RTE, klucze, śruby, nakrętki, zaślepki, śrubokręt.
- Upewnij się, że zasilanie operatora bramy jest wyłączone przed przystąpieniem do prac elektrycznych.
- Ustal, czy operator bramy wymaga ustawienia 'Timer-to-Close' w pozycji ON czy OFF.
- Upewnij się, że nadajnik będzie zamontowany wewnątrz obudowy ochronnej (nie jest odporny na warunki atmosferyczne).
Parametry w praktyce
- 12-24 VAC/DC
- Wymagane napięcie zasilania dla nadajnika.
- Relay Status LED
- Dioda świeci, gdy przekaźnik jest aktywny.
- Programming LED
- Wskazuje status procesu parowania.
Ilustracje i schematy

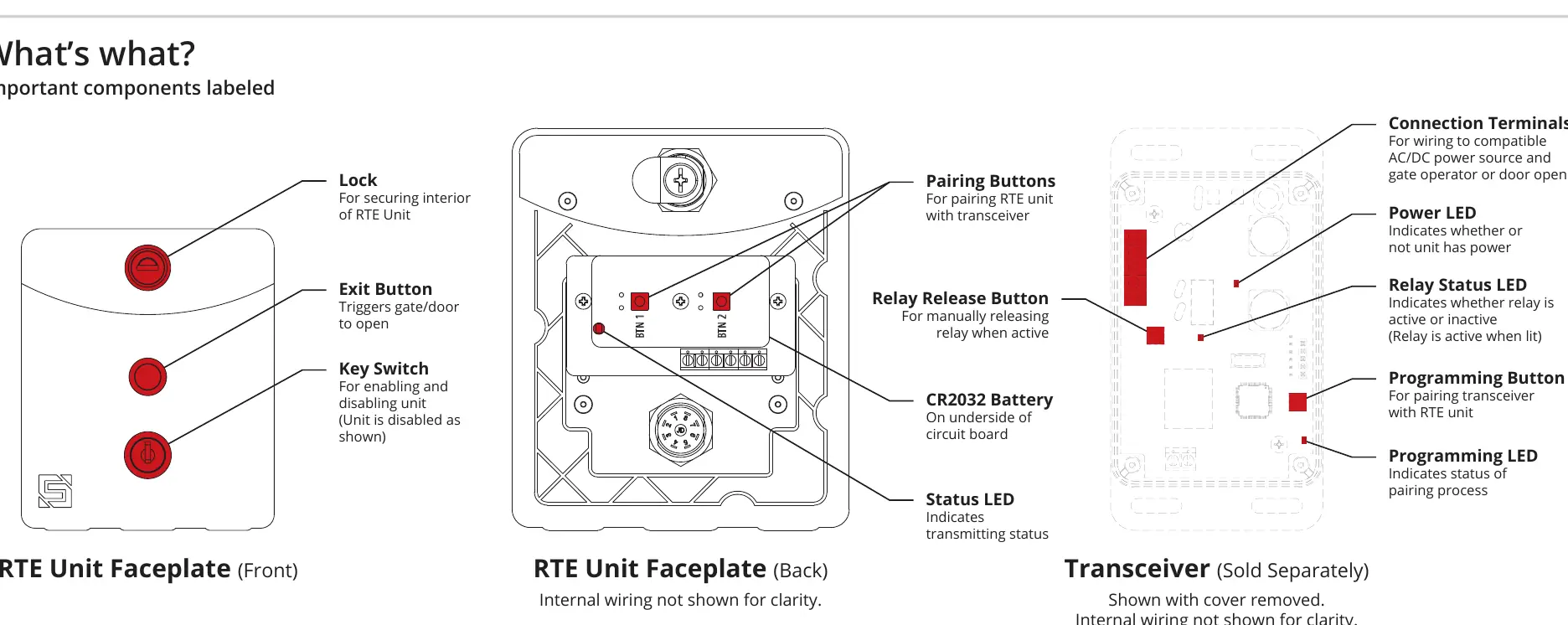

- Schemat 'What's what' przedstawia elementy jednostki RTE (przycisk wyjścia, stacyjka) oraz komponenty nadajnika (diody, przyciski).

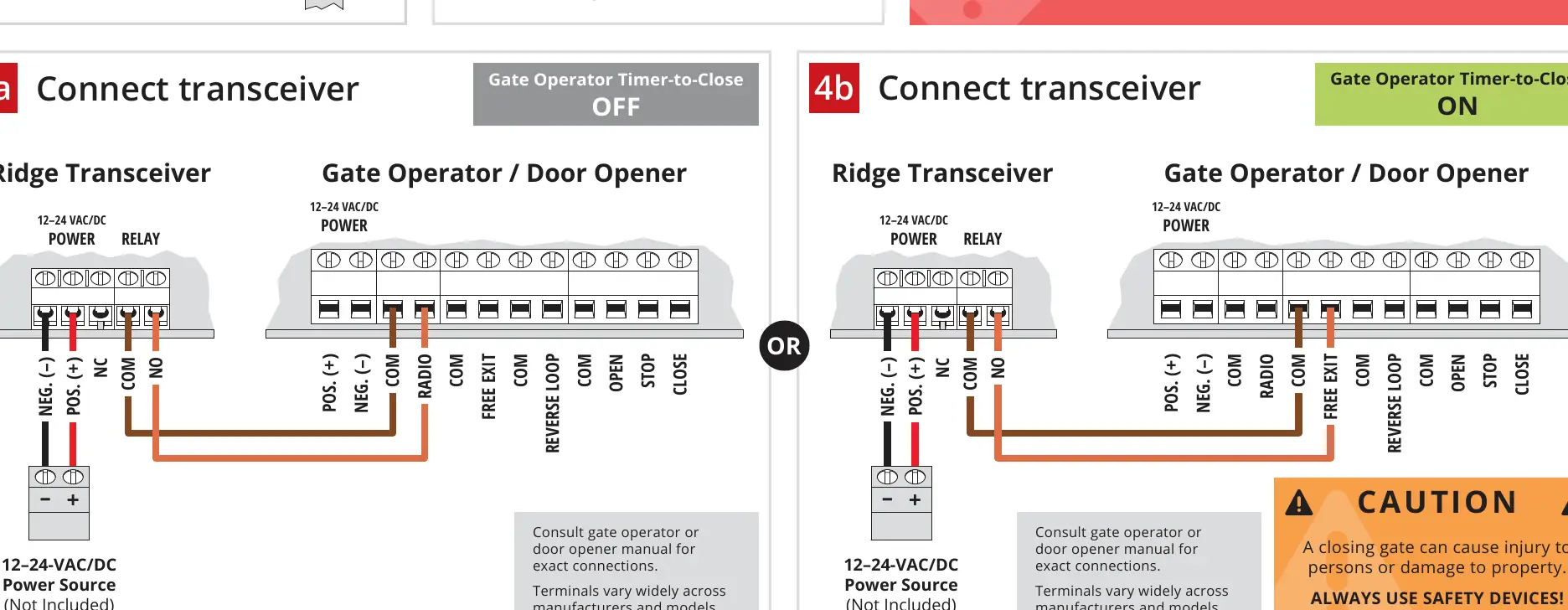

- Schematy 4a i 4b pokazują poprawne podłączenie przewodów do operatora bramy w zależności od ustawienia Timer-to-Close.
Zgodność modelu
- Nadajnik nie jest odporny na warunki atmosferyczne; musi być zainstalowany wewnątrz obudowy operatora bramy lub innej wodoszczelnej skrzynki.
