Instrukcja obsługi bezprzewodowej klawiatury Security Brands Ridge 2.0 14-500T

Najważniejsze informacje z instrukcji

System Security Brands Ridge 2.0 (model 14-500T) to bezprzewodowe rozwiązanie do sterowania bramami i drzwiami. Instrukcja obejmuje proces instalacji, parowania klawiatury z odbiornikiem oraz zaawansowane programowanie kodów dostępu. Uwaga: Odbiornik nie jest odporny na warunki atmosferyczne i musi być zamontowany wewnątrz obudowy ochronnej.

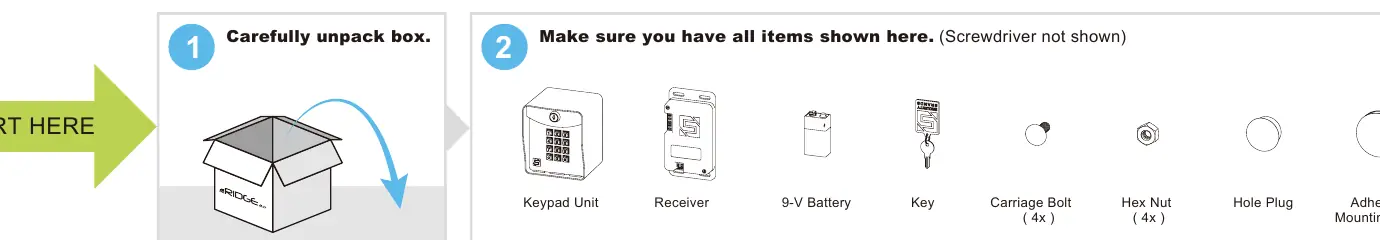

Elementy zestawu i opis urządzenia

W skład zestawu wchodzą: klawiatura, odbiornik, bateria 9V, kluczyk oraz elementy montażowe (śruby, nakrętki, podkładka samoprzylepna). Klawiatura posiada przycisk Reset oraz miejsce na baterię 9V. Odbiornik wyposażony jest w zaciski przyłączeniowe, diodę LED zasilania, diodę statusu przekaźnika oraz przycisk programowania.

Montaż i instalacja

Klawiaturę należy zamontować na cokole za pomocą dołączonych śrub i nakrętek, po uprzednim odblokowaniu i zdjęciu panelu przedniego. Odbiornik należy przymocować wewnątrz obudowy operatora bramy za pomocą wkrętów lub dołączonej podkładki samoprzylepnej.

Podłączenie odbiornika

Odbiornik łączy się z operatorem bramy za pomocą zacisków. Instrukcja przedstawia dwa schematy podłączenia w zależności od ustawienia funkcji "Gate Operator Timer-to-Close":

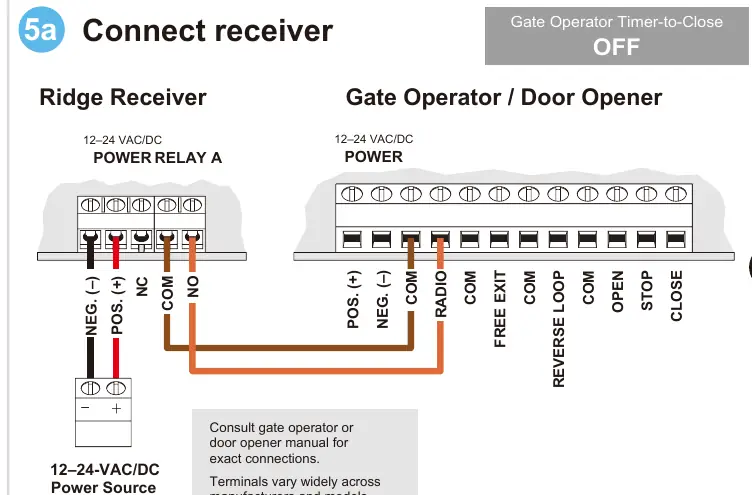

• 5a (Timer OFF): Podłączenie przekaźnika odbiornika do odpowiednich zacisków sterownika bramy.

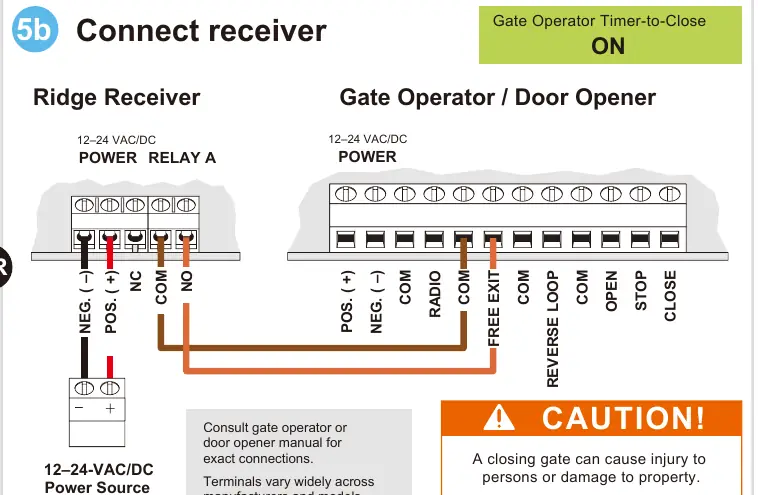

• 5b (Timer ON): Alternatywny schemat podłączenia uwzględniający funkcję automatycznego zamykania.

Zawsze należy skonsultować instrukcję operatora bramy w celu identyfikacji właściwych zacisków, ponieważ różnią się one w zależności od producenta.

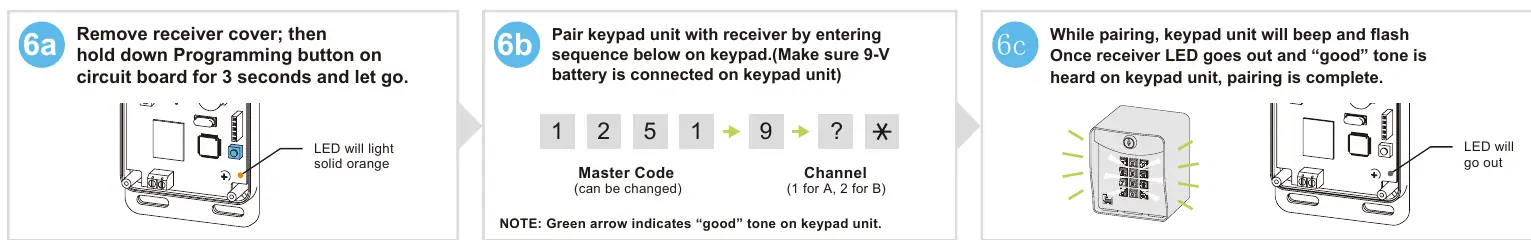

Parowanie klawiatury z odbiornikiem

1. Zdejmij pokrywę odbiornika i przytrzymaj przycisk Programming przez 3 sekundy, aż dioda zaświeci się na pomarańczowo.
2. Na klawiaturze wprowadź sekwencję: 1 2 5 1 9 [Kanał] * (gdzie kanał to 1 dla A lub 2 dla B).
3. Klawiatura wyda sygnał dźwiękowy. Gdy dioda na odbiorniku zgaśnie, a klawiatura wyda "dobry" sygnał dźwiękowy, parowanie jest zakończone.

Programowanie i kody dostępu

Wszystkie operacje programowania wymagają użycia kodu Master (domyślnie 1251). Przykładowe funkcje:

• Dodawanie kodu dostępu: 1 2 5 1 1 [Kod] #
• Zmiana kodu Master: 1 2 5 1 3 [Nowy Kod] #
• Usuwanie kodów: 1 2 5 1 2 [Kod do usunięcia] #
• Ustawienie czasu przekaźnika: 1 2 5 1 6 [Kanał] [Sekundy] #

Procedury resetowania

Jeśli kod Master zostanie zapomniany lub urządzenie wymaga przywrócenia ustawień fabrycznych:

• Master Reset: Resetuje tylko kod Master (do 1251). Wymaga odłączenia baterii, przytrzymania przycisku Reset, ponownego podłączenia baterii i naciśnięcia gwiazdki (*) 3 razy.
• Unit Reset: Przywraca ustawienia fabryczne (usuwa wszystkie kody oprócz Master). Wymaga specjalnej sekwencji przycisków (# * #) podczas procedury resetowania.

Wsparcie techniczne

W razie problemów technicznych można skontaktować się z pomocą techniczną pod numerem (972) 474-6390 lub adresem e-mail [email protected] (dostępni od poniedziałku do piątku, 8:00–17:00 czasu centralnego).
