Instrukcja obsługi bezprzewodowego przycisku wyjścia Security...

Najważniejsze informacje z instrukcji

Bezprzewodowy przycisk wyjścia 14-RTE433 to zestaw składający się z jednostki przycisku (RTE Unit) oraz nadajnika (Transceiver). Ważne: Nadajnik nie jest odporny na warunki atmosferyczne i musi być zamontowany wewnątrz obudowy odpornej na warunki pogodowe (np. wewnątrz obudowy napędu bramy). Niezastosowanie się do tego wymogu powoduje utratę gwarancji.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzą:

• Jednostka RTE (z baterią CR2032)
• Nadajnik (Transceiver)
• Klucze do stacyjki i zamka
• Śruby montażowe (4x) i nakrętki (4x)
• Zaślepka otworu
• Śrubokręt

Jednostka RTE posiada przycisk wyjścia, stacyjkę (do włączania/wyłączania urządzenia) oraz zamek zabezpieczający. Nadajnik wyposażony jest w diody LED (zasilania, statusu przekaźnika, programowania) oraz przyciski parowania.

Instalacja i montaż

1. Odblokuj i zdejmij przedni panel jednostki RTE.
2. Przymocuj jednostkę do słupka za pomocą dołączonych śrub i nakrętek.
3. Zamontuj nadajnik wewnątrz obudowy napędu bramy lub na innej powierzchni wewnątrz, używając wkrętów lub opasek zaciskowych.

Podłączenie elektryczne

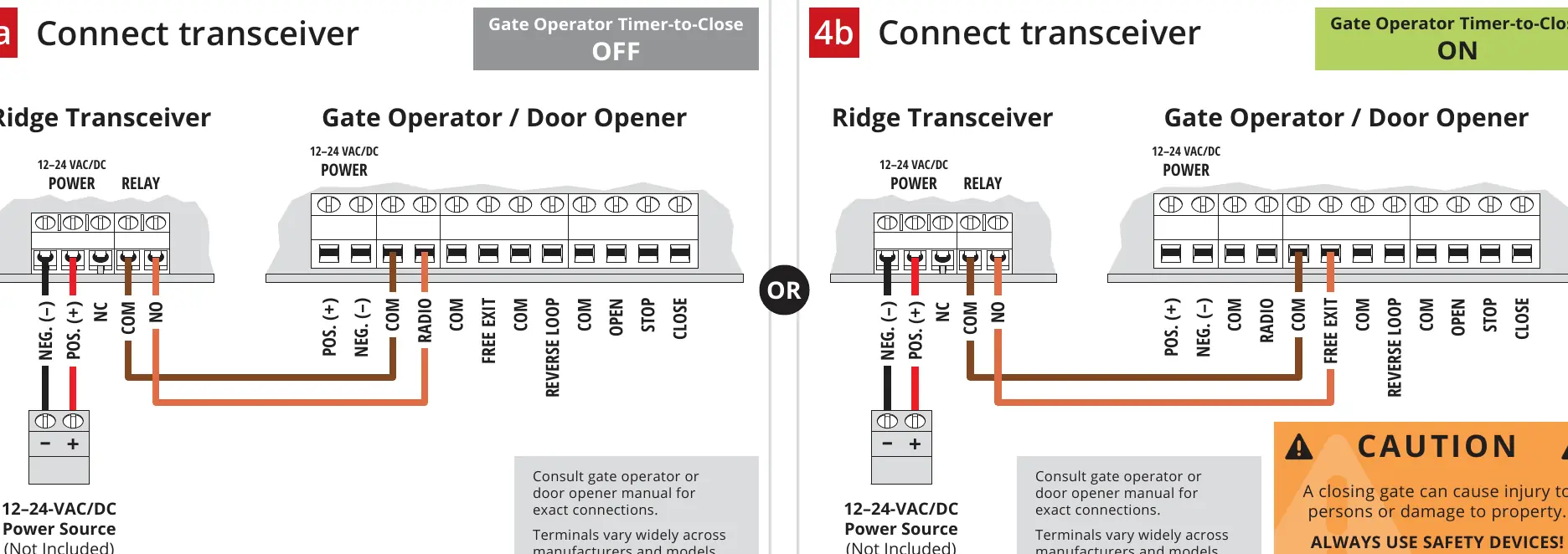

Nadajnik wymaga zasilania 12-24 VAC/DC. Podłączenie do napędu bramy zależy od konfiguracji funkcji "Timer-to-Close" (automatyczne zamykanie):

• Jeśli funkcja Timer-to-Close jest wyłączona: Podłącz przekaźnik nadajnika do wejść sterujących bramy zgodnie ze schematem 4a.
• Jeśli funkcja Timer-to-Close jest włączona: Podłącz zgodnie ze schematem 4b.

Zawsze konsultuj instrukcję napędu bramy w celu identyfikacji odpowiednich zacisków, ponieważ różnią się one w zależności od producenta.

Parowanie urządzeń

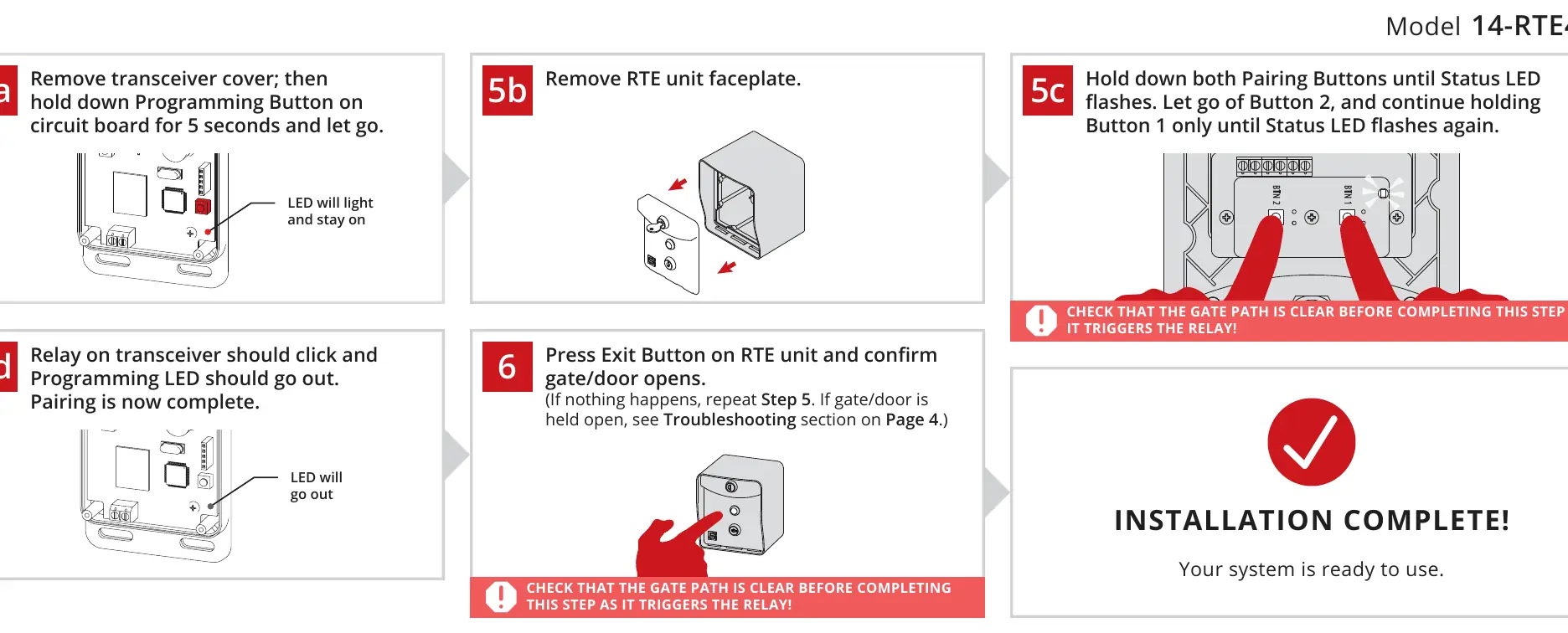

1. Zdejmij pokrywę nadajnika.
2. Przytrzymaj przycisk programowania na płytce nadajnika przez 5 sekund, aż dioda LED zaświeci się na stałe.
3. Zdejmij panel jednostki RTE.
4. Przytrzymaj oba przyciski parowania (BTN 1 i BTN 2) na jednostce RTE, aż dioda statusu zacznie migać.
5. Puść przycisk 2, a przycisk 1 trzymaj nadal, aż dioda statusu zacznie ponownie migać.
6. Przekaźnik na nadajniku powinien kliknąć, a dioda programowania zgasnąć – oznacza to zakończenie parowania.
7. Naciśnij przycisk wyjścia, aby sprawdzić działanie.

Resetowanie i konserwacja

Aby zresetować nadajnik (usunąć sparowane urządzenia):

1. Zdejmij pokrywę nadajnika.
2. Naciśnij i przytrzymaj przycisk programowania, aż dioda zacznie migać (ok. 30 sekund).
3. Gdy miganie ustanie, wszystkie urządzenia są usunięte z pamięci.

Rozwiązywanie problemów

• Brama pozostaje otwarta: Sprawdź, czy brama jest zamknięta. Wykonaj procedurę parowania ponownie. Jeśli problem trwa, naciśnij przycisk "Relay Release" na nadajniku.
• Ograniczony zasięg: Sprawdź pozycję cewki przewodu antenowego na nadajniku. Powinna być zabezpieczona w bloku zacisków oznaczonym "ANTENNA".
• Brama otwiera się/zamyka bez przyczyny: Wykonaj procedurę resetowania nadajnika.
