Instrukcja obsługi klawiatury Security Brands Remote Pro KP 12-000SGL
Szybki przewodnik instalacji i programowania klawiatury Security Brands Remote Pro KP 12-000SGL. Dowiedz się, jak podłączyć przewody, skonfigurować kody dostępu i zresetować urządzenie do ustawień fabrycznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji klawiatury Security Brands Remote Pro KP (model 12-000SGL). Urządzenie wykorzystuje wyjście Wiegand do komunikacji z kontrolerem dostępu. Przed przystąpieniem do prac należy upewnić się, że ścieżka bramy jest wolna, ponieważ automatyczne bramy mogą stanowić zagrożenie dla zdrowia i życia.
Zawartość zestawu
- Klawiatura (Keypad Unit)
- Uszczelka (Gasket)
- 2 śruby płaskie
- 2 śruby zabezpieczające
- Klucz typu L
Montaż i podłączenie
Przygotuj puszkę instalacyjną (single-gang junction box). Podłączenie przewodów odbywa się zgodnie ze schematem dla kontrolera dostępu (Access Controller). Kluczowe terminale to Wiegand (do komunikacji) oraz zasilanie 12 VAC/DC. Po zakończeniu okablowania i testów, zabezpiecz klawiaturę w puszce za pomocą dołączonych śrub.
Programowanie
Domyślny kod Master to 1251. Aby wejść w tryb programowania, użyj kodu Master. Dostępne funkcje:
- Zmiana kodu Master
- Ustawienie kodu obiektu (Facility Code, domyślnie 000)
- Ustawienie długości kodu dostępu (4 lub 5 cyfr, domyślnie 5)
- Włączanie/wyłączanie podświetlenia LED
- Ustawienie limitów czasu (timeout)
Klawisz gwiazdki (*) służy do usuwania bieżącego wpisu w przypadku pomyłki. Klawisz kratki (#) służy do wyjścia z trybu programowania.

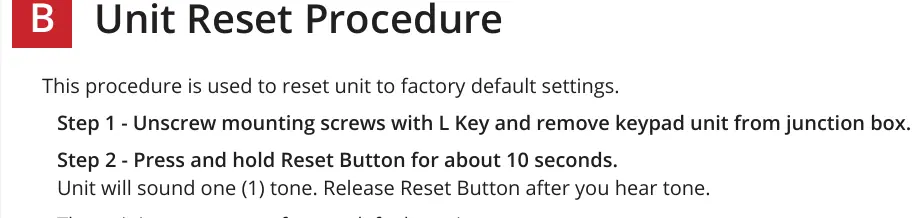

Resetowanie urządzenia
- Odkręć śruby montażowe kluczem L i zdejmij urządzenie z puszki.
- Naciśnij i przytrzymaj przycisk Reset przez około 10 sekund.
- Zwolnij przycisk po usłyszeniu sygnału dźwiękowego.
- Zamontuj urządzenie z powrotem.
Praktyczna pomoc
Typowe problemy
Błędny wpis podczas programowania
Naciśnij klawisz gwiazdki (*), aby usunąć cały bieżący wpis i zacząć od nowa.
Zapomniany kod Master
Wykonaj procedurę resetu do ustawień fabrycznych za pomocą przycisku Reset na tylnej stronie urządzenia.
Brak odpowiedzi od kontrolera
Sprawdź połączenia przewodów Wiegand oraz ustawienie limitu czasu odpowiedzi (Acknowledgment Timeout).
Przed użyciem
- Przygotuj puszkę instalacyjną (single-gang junction box).
- Upewnij się, że zasilanie wynosi 12 VAC/DC.
- Sprawdź, czy znasz domyślny kod Master (1251).
- Upewnij się, że ścieżka bramy jest wolna przed testowaniem.
Parametry w praktyce
- Facility Code
- Kod obiektu wymagany przez niektóre kontrolery dostępu (zakres 000-255).
Ilustracje i schematy

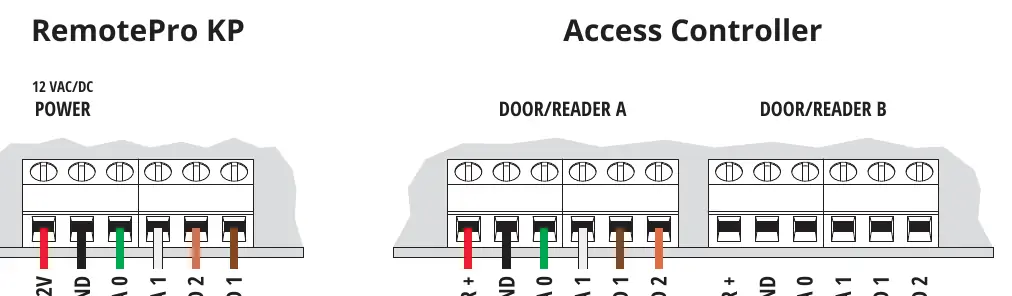

- Schemat połączeń pokazuje podłączenie terminali zasilania (+12V, GND) oraz linii danych (DATA 0, DATA 1) i LED do kontrolera dostępu.
- Rysunek 'What's what' wskazuje lokalizację terminali Wiegand oraz przycisku Reset na tylnej części obudowy.
Zgodność modelu
- Urządzenie wymaga zewnętrznego kontrolera dostępu obsługującego protokół Wiegand.
