Instrukcja obsługi systemu bezprzewodowego BEA 300 MHz

Szybki przewodnik po instalacji i konfiguracji systemu bezprzewodowego BEA 300 MHz. Dowiedz się, jak zamontować odbiornik i nadajniki, ustawić kody dostępu za pomocą przełączników DIP oraz podłączyć zasilanie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System bezprzewodowy BEA 300 MHz składa się z odbiornika (model 10RD300) oraz różnych typów nadajników. Kluczowym elementem poprawnego działania systemu jest dopasowanie ustawień przełączników DIP (kodów dostępu) zarówno w odbiorniku, jak i w nadajniku. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie i przeprowadzić ocenę ryzyka zgodnie z lokalnymi przepisami.

Opis systemu

W skład rodziny 300 MHz wchodzą odbiornik oraz szeroka gama nadajników, w tym wersje jedno- i wieloprzyciskowe, breloki oraz wersje przewodowe (mini). Każdy zestaw (odbiornik + nadajnik) musi mieć unikalny kod, aby uniknąć zakłóceń w odbiorze sygnału.

Odbiornik 10RD300
Odbiornik 10RD300

Bezpieczeństwo i instalacja

Instalacja powinna być przeprowadzona przez wykwalifikowany personel (zalecana certyfikacja AAADM lub IDA). Należy przestrzegać następujących zasad:

  • Wyłącz zasilanie przed rozpoczęciem prac przy okablowaniu.
  • Utrzymuj czyste i bezpieczne środowisko pracy.
  • Zwracaj uwagę na ruch pieszych w pobliżu drzwi.
  • Sprawdź ułożenie przewodów, aby upewnić się, że ruchome części drzwi nie uszkodzą instalacji.
  • Po zakończeniu instalacji upewnij się, że system jest zgodny z normami bezpieczeństwa (np. ANSI A156.10).

Montaż i podłączenie odbiornika

Odbiornik może być montowany na zewnątrz obudowy (header) lub wewnątrz niej. W przypadku montażu wewnątrz, należy wywiercić otwór o średnicy 1/8 cala w górnej części obudowy i wyprowadzić przez niego antenę, co poprawi zasięg wykrywania. Podłączenie elektryczne wymaga zasilania 24 VAC/VDC.

Schemat podłączenia odbiornika
Schemat podłączenia odbiornika

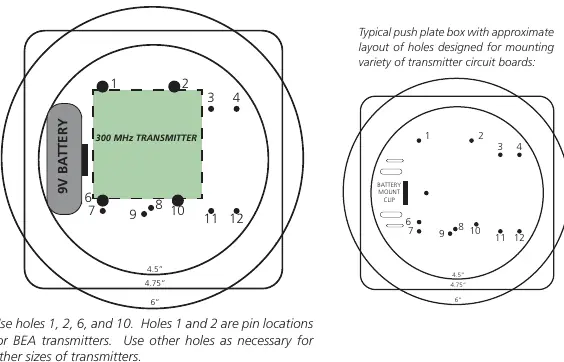

Montaż nadajnika

Nadajniki montuje się w puszkach przycisków (push plate box). Należy użyć co najmniej 3 punktów montażowych dla zapewnienia stabilności. W instrukcji przedstawiono schemat rozmieszczenia otworów montażowych dla różnych rozmiarów płytek drukowanych nadajników.

Schemat montażu nadajnika
Schemat montażu nadajnika

Konfiguracja kodów dostępu

Aby system działał, ustawienia przełączników DIP na odbiorniku i nadajniku muszą być identyczne. Przełączniki ustawia się, przesuwając je w stronę odpowiedniego numeru. Do zmiany ustawień można użyć długopisu lub podobnego narzędzia.

Ustawienia przełączników DIP
Ustawienia przełączników DIP

Dane techniczne

  • Częstotliwość: 300 MHz
  • Typ sterowania radiowego: Analogowe
  • Napięcie wejściowe: 24 VAC/VDC
  • Temperatura pracy: 14 – 131 °F
  • Programowanie: 10 przełączników DIP
  • Zgodność: CE, FCC, IC

Praktyczna pomoc

Typowe problemy

Brak reakcji odbiornika na sygnał nadajnika

Upewnij się, że ustawienia przełączników DIP na odbiorniku i nadajniku są identyczne.

Zakłócenia sygnału przy użyciu wielu nadajników

Każdy zestaw (odbiornik + nadajnik) musi mieć ustawiony unikalny kod dostępu.

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
  • Sprawdź, czy przewody nie są narażone na uszkodzenie przez ruchome części drzwi.
  • Upewnij się, że posiadasz odpowiednie certyfikaty (np. AAADM, IDA) do pracy przy systemach drzwiowych.
  • Zweryfikuj, czy wszystkie etykiety ostrzegawcze i znaki informacyjne są na swoim miejscu.

Parametry w praktyce

Częstotliwość: 300 MHz
Standardowa częstotliwość pracy systemu radiowego.
Napięcie wejściowe: 24 VAC/VDC
Wymagane zasilanie odbiornika; obsługuje zarówno prąd zmienny, jak i stały.
Temperatura pracy: 14 – 131 °F
Dopuszczalny zakres temperatur otoczenia dla poprawnego działania urządzenia.

Ilustracje i schematy

  • Schemat podłączenia odbiornika pokazuje połączenie zasilania 24 VAC/VDC oraz styków aktywacji.
  • Schemat montażu nadajnika wskazuje rozmieszczenie otworów montażowych dla różnych typów obudów.

Zgodność modelu

  • System wymaga dopasowania kodów DIP na obu urządzeniach.
  • Odbiornik może być montowany wewnątrz lub na zewnątrz obudowy (header).
