Instrukcja obsługi bezprzewodowych nadajników i odbiorników BEA 900 MHz

Szybki przewodnik po instalacji, programowaniu i konfiguracji bezprzewodowych nadajników i odbiorników BEA 900 MHz. Dowiedz się, jak podłączyć urządzenia, ustawić przełączniki DIP, wymienić baterie i rozwiązywać problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy rodziny bezprzewodowych nadajników i odbiorników BEA 900 MHz. Urządzenia te służą do bezprzewodowego sterowania drzwiami i bramami. Przed rozpoczęciem instalacji upewnij się, że zasilanie jest wyłączone. System nie jest przeznaczony do bezpośredniego sterowania elektrozaczepami lub zworami elektromagnetycznymi (Maglocks) – należy użyć modułu logicznego (np. Br3) lub przekaźnika izolacyjnego.

Opis urządzenia

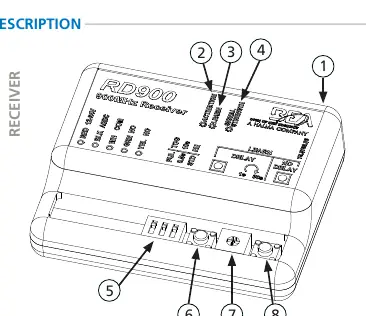

Odbiornik posiada antenę, diody LED (niebieska - aktywacja, czerwona - programowanie, trójkolorowa - siła sygnału), przełączniki DIP oraz przyciski programowania (Delay Learn, No-Delay Learn). Nadajniki występują w wersjach standardowych, przemysłowych (NEMA 4), uniwersalnych oraz specjalistycznych (Retrofit, Push Plate).

Schemat odbiornika z opisem elementów
Schemat odbiornika z opisem elementów

Instalacja i okablowanie

Odbiornik wymaga podłączenia zasilania (12-24 VAC/VDC) oraz przekaźnika wyjściowego. Schemat połączeń odbiornika:

Tabela połączeń odbiornika
Tabela połączeń odbiornika
  • Terminal 1: Zasilanie (+)
  • Terminal 2: Zasilanie (-)
  • Terminal 3: COM (Common)
  • Terminal 4: NO (Normally Open - Control Activation)
  • Terminal 5: NC (Normally Closed - zazwyczaj nieużywany)

W przypadku nadajników typu Touchless Retrofit, należy podłączyć przewody zasilające i aktywacyjne zgodnie z instrukcją, wykorzystując istniejące okablowanie w ścianie.

Programowanie

Ustawienia przełączników DIP:

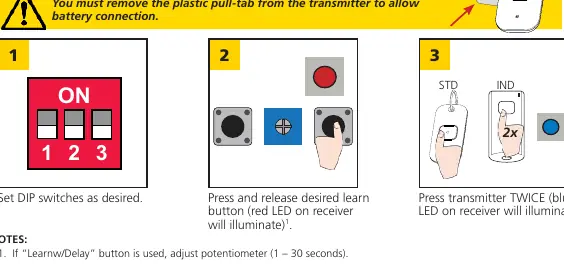

Procedura konfiguracji nadajnika ręcznego
Procedura konfiguracji nadajnika ręcznego
  • DIP 1: Wybór trybu (Pulse Relay lub Toggle Relay).
  • DIP 2: Czas podtrzymania (0.5 sekundy lub 10 sekund).
  • DIP 3: Tryb standardowy lub rozszerzony (extended hold).

Konfiguracja nadajnika ręcznego:

  1. Usuń plastikową zawleczkę baterii.
  2. Ustaw przełączniki DIP.
  3. Naciśnij przycisk programowania na odbiorniku (zaświeci się czerwona dioda).
  4. Naciśnij dwukrotnie przycisk na nadajniku (niebieska dioda na odbiorniku zaświeci się).

Dostępna jest również konfiguracja dla przedsionków (Vestibule) oraz usuwanie zaprogramowanych nadajników (pojedynczo lub wszystkich).

Wymiana baterii

Niski poziom baterii jest sygnalizowany 3 mignięciami diody LED nadajnika po naciśnięciu przycisku. Wymiana baterii wymaga rozkręcenia obudowy nadajnika. Używaj wyłącznie baterii typu CR2032 (dla standardowych i przemysłowych) lub AAA (dla Push Plate), zachowując polaryzację.

Rozwiązywanie problemów

W przypadku słabego sygnału, sprawdź pozycję anteny odbiornika. Jeśli odbiornik nie reaguje, sprawdź zasilanie, połączenia przewodów oraz czy nadajnik został poprawnie zaprogramowany. W przypadku stałej aktywacji (Retrofit), upewnij się, że nic nie porusza się przed czujnikiem i że urządzenie nie jest ustawione w trybie Toggle.

Dane techniczne

Częstotliwość pracy wynosi 908–918 MHz. Zasilanie wejściowe to 12–24 VAC/VDC. Obciążalność styków przekaźnika wynosi 1.0 A przy 30 VDC lub 0.5 A przy 125 VAC. Temperatura pracy mieści się w zakresie od -10 do 55 °C.

Praktyczna pomoc

Typowe problemy

Słaby sygnał

Upewnij się, że antena odbiornika jest poprawnie umieszczona poza ościeżnicą drzwi.

Czerwona dioda na odbiorniku miga, brak możliwości programowania

Zablokowany przycisk lub uszkodzony nadajnik. Odłączaj po kolei nadajniki (wyjmij baterie), aż dioda przestanie migać.

Brak aktywacji (Retrofit)

Sprawdź połączenia zasilania i aktywacji. Upewnij się, że odbiornik jest zaprogramowany.

Stała aktywacja (Retrofit)

Usuń przeszkody przed czujnikiem. Sprawdź, czy nadajnik nie jest podłączony do NC (powinien być NO) lub czy odbiornik nie jest w trybie Toggle.

Przed użyciem

  • Usuń plastikową zawleczkę baterii z nadajnika.
  • Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
  • Upewnij się, że nie podłączasz odbiornika bezpośrednio do zwór elektromagnetycznych (użyj modułu logicznego).
  • Sprawdź, czy posiadasz odpowiedni model nadajnika (Standard, Industrial, Retrofit, Universal).
  • Przeprowadź ocenę ryzyka po instalacji.

Parametry w praktyce

Napięcie wejściowe
12 – 24 VAC / VDC (wymagane zasilanie odbiornika).
Obciążalność styków
1.0 A @ 30 VDC / 0.5 A @ 125 VAC (maksymalne obciążenie przekaźnika).
Temperatura pracy
-10 – 55 °C (zakres dopuszczalnych temperatur otoczenia).

Ilustracje i schematy

  • Odbiornik: Terminals 1-2 (Zasilanie), 3-5 (Przekaźnik: COM, NO, NC).
  • DIP Switch 1: Wybór trybu pracy przekaźnika (Pulse/Toggle).
  • DIP Switch 2: Ustawienie czasu podtrzymania (0.5s lub 10s).
  • DIP Switch 3: Wybór trybu hold (standard/extended).

Zgodność modelu

  • Modele Industrial Hand-Held posiadają klasę szczelności IP65 / NEMA 4.
  • Nadajniki Retrofit wymagają modelu 10TD900PB do współpracy z przyciskami (push plates).
  • System nie jest przeznaczony do bezpośredniego sterowania elektrozaczepami (wymagany moduł logiczny).
