Instrukcja obsługi zestawu do toalet BEA Magic Switch Restroom Kit 10PS-RR

Najważniejsze informacje z instrukcji

Zestaw BEA Magic Switch Restroom Kit 10PS-RR jest przeznaczony do bezdotykowej obsługi toalet jednosobowych. System zarządza blokowaniem i otwieraniem drzwi za pomocą aktywatorów mikrofalowych. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie i zachować środki ostrożności dotyczące wyładowań elektrostatycznych (ESD).

Opis zestawu

W skład zestawu wchodzą:

• Szafka zasilająca z modułem logicznym 10PS-RR.
• Czujnik położenia drzwi (DPS).
• Aktywatory z rodziny MS42 (zewnętrzne i wewnętrzne).
• Opcjonalne puszki montażowe i naklejki informacyjne.

Montaż szafki zasilającej

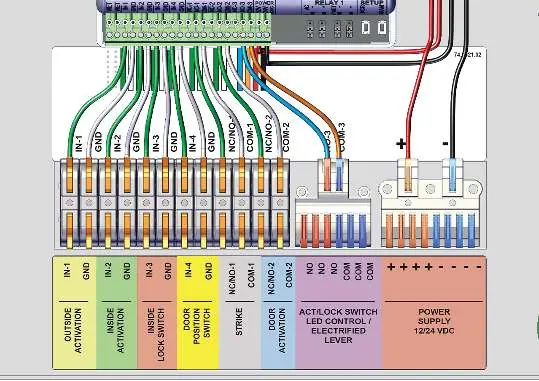

Szafkę należy zamontować w wybranym miejscu, używając odpowiednich kołków rozporowych. Przed montażem należy wprowadzić przewody zasilające i sterujące przez otwory w obudowie. Po zamocowaniu szafki należy wykonać okablowanie zgodnie ze schematem połączeń.

Instalacja czujnika położenia drzwi

Czujnik (switch) należy zamontować na ościeżnicy, a magnes na skrzydle drzwi, jak najbliżej krawędzi zamykającej. Upewnij się, że oba elementy są stabilnie przyklejone. Następnie należy doprowadzić przewody czujnika do szafki zasilającej.

Instalacja aktywatorów

Aktywatory należy zamontować w odpowiednich miejscach, pamiętając o zachowaniu co najmniej 12 cali (ok. 30 cm) odstępu między dwoma aktywatorami wewnętrznymi, aby uniknąć zakłóceń radarowych. W przypadku montażu natynkowego należy użyć dedykowanych puszek. Aby uzyskać klasę szczelności IP65, wszystkie wywiercone otwory należy uszczelnić silikonem.

Konfiguracja modułu logicznego BR3-X

Moduł BR3-X wymaga zaprogramowania odpowiedniej funkcji (nL - normally locked lub nU - normally unlocked) oraz ustawienia czasów:

• h1 (relay 1 hold time): Czas podtrzymania przekaźnika 1 (0-60 sekund).
• h2 (relay 2 hold time): Czas podtrzymania przekaźnika 2 (0-60 sekund).
• d1 (delay): Opóźnienie między przekaźnikiem 1 a 2 (0.25-60 sekund).

Aby zmienić ustawienia, należy przytrzymać przyciski INCR i FUNC przez 3 sekundy, a następnie postępować zgodnie z instrukcją wyświetlaną na module.

Programowanie aktywatorów

Aktywatory MS42 można dostosować za pomocą przełączników DIP oraz potencjometru (dostęp po zdjęciu przedniego panelu):

• Output Mode: Ustawienie trybu wyjścia (pulse/N.O.).
• Buzzer: Włączenie/wyłączenie sygnału dźwiękowego.
• LED Color: Konfiguracja kolorów sygnalizacji (zielony/czerwony).
• Range: Regulacja zasięgu wykrywania (potencjometr).

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu, sprawdź najpierw zasilanie oraz poprawność okablowania. Jeśli moduł BR3-X wyświetla "00", oznacza to, że nie został zaprogramowany. Upewnij się, że wszystkie czasy (h1, h2) są ustawione na wartość co najmniej 01.
