Instrukcja montażu uchwytu do drzwi szklanych BEA 10UBRACKETUL
Szybki przewodnik montażu uchwytu BEA 10UBRACKETUL do drzwi szklanych. Dowiedz się, jak poprawnie zamontować zestaw, użyć śrub ustalających i zamocować płytę zwory dla zapewnienia maksymalnej siły trzymania.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu uchwytu U BRACKET (model 10UBRACKETUL) przeznaczonego do drzwi szklanych dla zamków elektromagnetycznych (MAGLOCKS). Zestaw umożliwia bezpieczne zamocowanie zamka na szklanym skrzydle drzwi.
Opis i wymiary
Uchwyt składa się z listwy aluminiowej, wspornika oraz zestawu tulei (stalowych i gumowych). Wymiary zewnętrzne uchwytu to 185 mm długości, 62 mm wysokości oraz 33,6 mm szerokości (głębokość profilu 15 mm).
Instrukcja montażu
- Umieść tuleję stalową oraz tuleję gumową zgodnie z rysunkiem technicznym.
- Użyj trzech śrub ustalających (set screws), aby pewnie zamocować uchwyt na szkle. Zaleca się zastosowanie odpowiedniego kleju do gwintów (threadlock) na wszystkich śrubach mocujących.
- Wsuń listwę aluminiową i przymocuj płytę zwory. Listwę aluminiową można regulować, aby dopasować ją do zamka MAGLOCK.
Uwaga: Nie dokręcaj zbyt mocno śruby montażowej płyty zwory. Należy pozostawić możliwość tzw. ruchu pływającego, co zapewnia maksymalną siłę trzymania zamka.
Wskazówki dotyczące bezpieczeństwa i konserwacji
Instalacja powinna być przeprowadzona przez wykwalifikowany personel posiadający odpowiednie certyfikaty (np. AAADM, IDA). Po zakończeniu montażu należy przeprowadzić ocenę ryzyka oraz inspekcję bezpieczeństwa systemu zgodnie z lokalnymi przepisami i wytycznymi producenta (np. ANSI 156.10, UL294).
Kontakt z serwisem
W razie pytań technicznych prosimy o kontakt pod numerem 1-800-407-4545 lub adresem e-mail [email protected]. Więcej informacji dostępnych jest na stronie www.BEAsensors.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Zbyt mocne dokręcenie śruby montażowej płyty zwory
Nie dokręcaj śruby zbyt mocno; pozostaw możliwość ruchu pływającego, aby zapewnić maksymalną siłę trzymania.
Poluzowanie się śrub ustalających
Zastosuj odpowiedni klej do gwintów (threadlock) na wszystkich śrubach mocujących podczas montażu.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu: uchwyt, listwę aluminiową, tuleje stalowe i gumowe.
- Przygotuj odpowiedni klej do gwintów (threadlock).
- Upewnij się, że posiadasz narzędzia niezbędne do dokręcenia śrub ustalających.
- Zweryfikuj, czy montaż jest zgodny z lokalnymi przepisami bezpieczeństwa dla drzwi.
Ilustracje i schematy

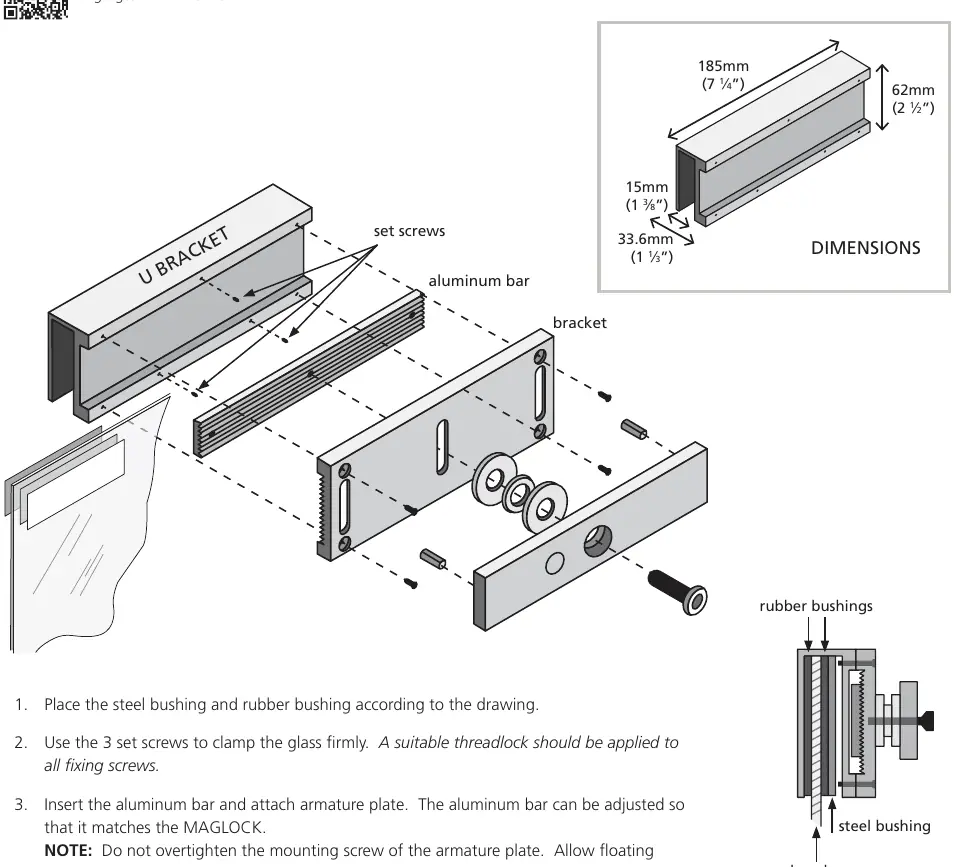

- Rysunek przedstawia kolejność montażu: tuleja stalowa i gumowa, listwa aluminiowa, śruby ustalające oraz płyta zwory.
Zgodność modelu
- Zestaw przeznaczony do drzwi szklanych.
- Kompatybilny z zamkami typu MAGLOCK.
